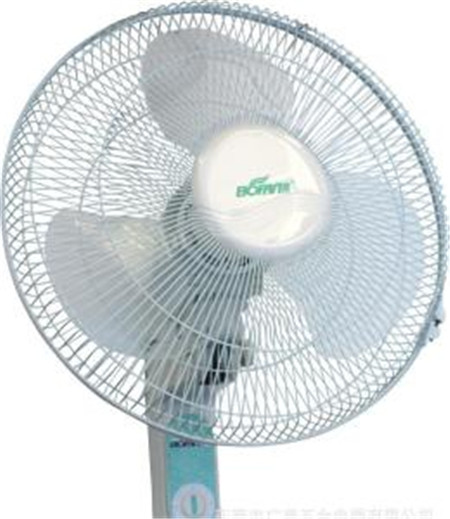

一、BTS-750壁掛式防爆搖頭扇 適用范圍
1.BTS系列防爆（搖頭）電扇（以下簡稱電扇）適用于防護等級契合IP54和防爆象征契合ExdⅡBT4的性氣體環境(1區、2區)
2.石油化工、機械、醫藥、冶金等職業的車間、庫房、辦公室、加油站等場所的防暑降溫。
3.電扇按GB3836.1～3等相關標準描繪、制作與查驗。
二、BTS-750壁掛式防爆搖頭扇 首要技術參數
|
類型 |
風葉直徑 mm |
風量 m3/min |
輸入功率 W |
電壓 V |
電纜外徑 mm |
進線口螺紋 G |
|
BTS-500 |
500 |
110 |
370 |
220/380 |
8～10 |
1/2 |
|
BTS-600 |
600 |
160 |
450 |
|||
|
BTS-750 |
750 |
300 |
550 |
三、BTS-750壁掛式防爆搖頭扇 布局概述
1.風葉選用含鎂量不超越6％(質量比)的高強度鋁合金制成；
2.電扇由防爆電機、風葉、網罩、立柱等組成；
3.搖頭組織由電動機驅動蝸輪減速器，觸動聯桿旋盤等零件運動來完結。旋盤上有三個螺孔，其散布方位為：坐落旋盤中間、距旋盤中間15mm和22mm，用于調理搖頭擺角。當聯桿的一端接于旋盤中間，則不搖頭；接于距旋盤中間15mm處時，搖頭擺角約45°；接于距旋盤中間22mm處時，搖頭擺角約90°。
4.電扇有兩種固定辦法：落地式和墻固式。落地式配立柱及底座，墻固式配墻上固定三角裝置架。
四、BTS-750壁掛式防爆搖頭扇 裝置、運用、維護及注意事項
1.分為落地式和墻固式搖頭電扇。用戶在運用時，裝優勢葉、網罩、立柱、底座或墻固三角架、聯桿、旋盤既已完結裝置進程，電機及搖頭組織的裝置已在出廠前完結，用戶無需再拆開，全部緊固螺釘、螺栓均應擰緊。
2.運用時，電機電纜的一端接接入防爆接線盒。落地式電扇的接線盒固定在立柱上，墻固式電扇的接線盒由用戶固定在就近的墻壁上。
3.通電后，如電扇出風向后，則當即關斷電源。然后將電扇的三相電源線中的二根電線換接方位，既可使電扇出風向前。
五、 質量保證
本商品嚴峻按照ISO9001:2000以及防爆國家標準GB3836-2010 性環境用氣體環境標準制作而成，全部制作標準高于國家相關標準，并在出產制作進程中步步查驗，經出產查驗合格后出廠，嚴峻保證商品的質量安全；
商品出廠外殼質保期為3年，其他元件質保期為1年，在質保期內商質量量由我公司擔任；
