機器門架結構

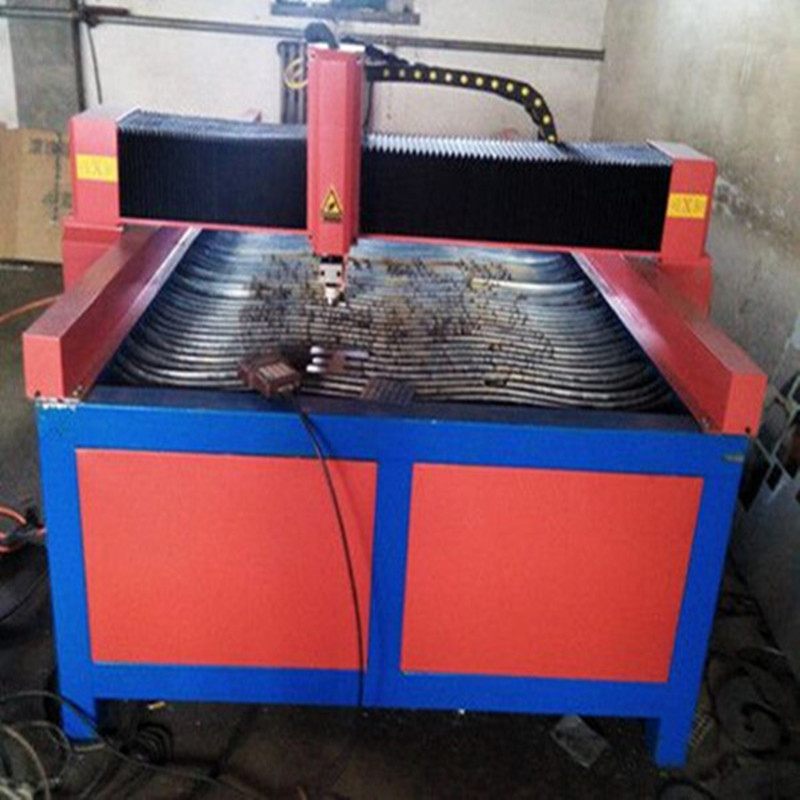

1、主機由橫梁和兩個縱向端架組成。機器門架由端架和橫梁組成，縱、橫向移動裝置均采用拖鏈。機械部分實現高精度齒輪齒條傳動，實現平穩傳動。
縱向?qū)к壊捎酶呔染к?，?jīng)精密加工的滑動導軌緊固在帶支座的鋼架基礎上，并配有調節螺栓，以便安裝和調整。縱向的驅動系統裝在縱向端架內，低位置的設計使傳動更加合理、平穩?？v向端架底部有前后兩個滾動輪可沿導軌平滑滾動，前后端裝有導軌刮屑器以保證導軌表面無雜物，為確保機器的導向精度，本機在橫向傳動、割炬升降都加設了高強度線性導軌。而精密加工的齒輪和齒條保證了機器的縱、橫向傳動精度并消除了間隙。
2、機器驅動
機器的驅動是由可靠的步進電機驅動系統實現的?？v向和橫向的驅動裝置都由驅動齒輪和精密齒條組成,齒輪和齒條間的嚙合可自動消隙,從而保證了機器在連續運動中的高精度。。
3、單割炬組
火焰單割炬組：單割炬組配一把火焰單割炬，用于碳鋼的常規切割。
等離子割炬：單割炬組配一把等離子割炬，用于碳鋼、不銹鋼的常規切割。
夾持器：割炬夾持器能使割炬在各個方向調節。
升降調節裝置：升降裝置為同行，采用減速電機直傳絲桿，帶動割炬升降，其中影響整機切割精度的關鍵部位－導向桿選用雙圓柱直線導軌，保證上下方向運行平穩可靠各割縫的垂直度。
