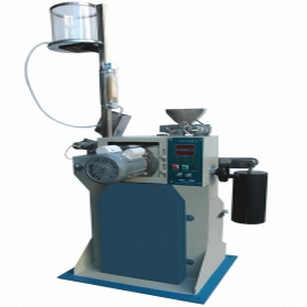

集料加速磨光機常用型號 上海磨光機【有限公司】
一、主要技術參數
1、工作電壓：380V
2、道路輪：外徑406mm，轉速320r/min±5r/min
3、橡膠輪：直徑200mm，寬44mm，輪胎初期硬度69IRHD±3IRHD，橡膠輪對道路輪的壓力為725N±10N
4、轉速為57600轉（約3小時），能自動控制。
24小時熱線： 18019385592（羅煥） 021-35304776 QQ：1936803778，18019385592
二、結構
1、傳動機構-包括電機、同步齒輪等。
2、道路輪裝置-用于安裝試件14塊。
3、溜砂、溜水裝置-貯砂斗、支架和溜槽，用于存貯磨料和控制溜砂、溜水量。
4、配重裝置-杠桿、橡膠輪、配重錘及護罩等，用于保證對道路輪的規定壓力。
5、試模-用于制作石料試件。
6、電器控制裝置-用于控制道路輪所需轉動的圈數及送砂量的多少。
三、安裝：
機體應安裝于水泥混凝土基礎之上，可預埋四支底腳螺栓用于固定機體。并在機器底座出水孔處留一出水槽，便于試驗時排水。機器安裝于基礎之上時，應用普通水平儀基本校正水平位置。
道路輪安裝試件（安裝方法參看第四項）。接通水源、電源、電源為三相380V，50HZ。
注：
1、若收到儀器后，不會使用，請第一時間聯系廠家，切勿自己亂操作，以防儀器損壞！
2、收到貨，請?jiān)诘谝粫r(shí)間驗貨，是否有損壞的，若有損壞的地方，請聯系銷售員，并拍照給銷售員確認哪個部分損壞了！
3、無人為因素?fù)p壞，產品質保一年（一年之內有質量問題，包修包換包退，終身維修(易損件不在免費保修范圍內））大問題均返回我司廠里維修，小問題，零件寄過去！
｛當天下午四點之前款項進賬，當天發貨，全國包郵，江浙滬免費送貨上門，其它地區若需要送貨上門，具體可咨詢小王｝，價格要比市場上的低，我們的承諾---讓利于您，所有的產品都是批發價！有需要的親們，聯系我吧。絕對物超所值！
四、試件安裝，橡膠輪的拆換：
1、用試模制好的16塊試件（4種石料品種）。按1-4、5-8、9-12、13-16的順序，將同一種石料四塊試件編成四組。只用三組。暫留一組。另兩塊標準試件（應在1號位和8號位）與三組石料試件按1-14的順序排列后，以下表規定的位置安裝于道路輪上。
|
道路輪序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
試件編號 |
13 |
9 |
3 |
7 |
5 |
1 |
11 |
14 |
10 |
4 |
8 |
6 |
2 |
12 |
安裝時每?jī)蓧K試件間加墊一片與試件橫斷面相仿，但又略低于試件高度2-3毫米的厚1毫米的石棉橡膠紙。根據具體情況可不墊或多加此墊，道路輪正面的四塊端板安裝上三塊時，再擰松所有緊固螺釘，將14塊試件全部緊擠壓在道路輪上，蓋上最后一塊端板。用木槌邊敲打端板，邊擰緊所有螺釘，這樣，可避免磨光過程中試件斷裂，松動情況。然后將道路輪安裝到道路輪軸之上。
橡膠輪損壞需拆換時：
A、先將頂面兩個固定座上用以緊固支承桿的內六角螺釘旋松，把送砂裝置扳倒。
B、打開橡膠輪罩殼，取下拉緊螺絲，即可取下橡膠輪總成。
C、將總程上的3 個內六角螺釘拆下，取下壓板便可取下舊橡膠輪，按相反順序重新裝上新橡膠輪（見附圖）
五、試驗
1、接上電源，電腦液晶屏顯示--轉數（最終轉速：57600）。
2、按啟動鍵，主電機則轉動，如轉動方向不正確（正確的方向?yàn)榈缆份喣鏁r(shí)針?lè)较颍?，?qǐng)調換三相電源線的任兩相即可。
3、送砂控制，由面板上開關I、開關II完成；其中只能有一只電機轉動，不允許兩只電機同時轉動；每只電機的轉動速度都分別由各自的電腦調速單元完成，當調到適當位置后，在下次試驗時，即不需再次調節調速，而只需通過面板上的開關即可控制送砂電機的旋轉。
4、當?shù)缆份嗈D(zhuǎn)到規定轉速后，試驗會自動停機，如在試驗過程中，想暫時停機，可按暫停鍵，如再想恢復試驗，則再按啟動鍵。
5、當試驗中途突然停電，所轉過的圈數將會被儲存起來，來電時重新顯示所轉過的圈數。
6、當試驗結束時，請關閉電源，以節約機器內部的電池。
7、流水速度可通過調節流量計，以剛好把砂帶下去為原則。
決定產品價格的不是我們，是品質！市場拼的永遠不是價格，而是質量，我們不能給您最便宜的價格但能給您最好的品質和質量
六、注意事項：
1、磨光過程中注意流水量，勿將溜槽大部沖濕而至溜砂不暢滯留槽中。
2、安裝時應注意橡膠輪及道路輪徑向位置偏差不可大于0.08毫米。保證磨光的均勻性。
3、試件有松動斷裂情況應更換試件及石棉橡膠墊，重新壓緊方可繼續試驗。
4、及時清除積砂，實驗時切不可斷水。
5、每次實驗結束，須清洗積砂，擦拭干凈，給道路輪軸加潤滑油。
6、注意軸承工作狀況，如不正常應及時更換。
7、在試驗中，請勿將砂掉入送砂同步帶輪邊緣，如掉入，會增加送砂電機的阻力。甚至使電機不轉，則容易燒杯送砂電機或燒壞機器內部電路、
具體操作注意事項請參照JIG E42-2005公路工程集料試驗規程《石料磨光值試驗方法》中有關章節。
