刮板輸送機簡介

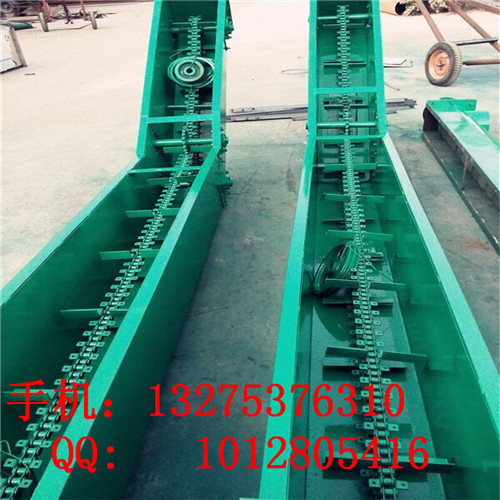

用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面1和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。 在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。
刮板輸送機的結構和工作原理
按刮板鏈布置形式分為邊雙鏈型、準邊雙鏈型、中單鏈型、中雙鏈型和三鏈型刮板輸送機
用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面1和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫"拐角刮板輸送機"。 在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備。刮板輸送機能保持連續運轉，生產就能正常進行。否則，整個采煤工作面就會呈現停產狀態，使整個生產中斷。
一、刮板輸送機的結構
1、機頭部及傳動裝置
機頭部是將電動機的動力傳遞給刮板鏈的裝置它主要包括機頭
架、傳動裝置、鏈輪組件、盲軸及電動機等部件。利用機頭傳動
裝置驅動的緊鏈器和鏈牽引采煤機牽引鏈的固定裝置也安裝在
機頭部。其中機頭架是支撐、安裝鏈輪組件、減速器、過渡槽
等部件的框架式焊接構件。為適應左右采煤工作面的需要機頭
架兩側對稱可在兩側安裝減速器。
傳動裝置由電動機、聯軸器和減速器等部分組成。當采用單速電
動機驅動時電動機與減速器一般用液力耦合器連接當采用雙
速電動機驅動時電動機與減速器一般用彈性聯軸器連接。減速
器輸出軸與鏈輪的連接有的采用花鍵連接有的采用齒輪聯軸器
連接。鏈輪組件由鏈輪和兩個半滾筒組成它帶動刮板鏈移動。
盲軸安裝在無傳動裝置一側的機頭、機尾架側板上用以支撐鏈
輪組件。
