高強螺栓試驗夾具
一、概述
高強螺栓試驗夾具是我公司根據國家相關標準GB/T3098.1-2010，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證*小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到萬能試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓萬能試驗機不需添加或更改其它裝置。
二、主要技術指標：
1、楔負載試驗*大拉力：696kN（M30-10.9s）
2、螺栓*小拉力荷載試驗：583kN（M30-10.9s）
3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）
備注：M30以上的高強螺栓試驗夾具需特殊訂貨。

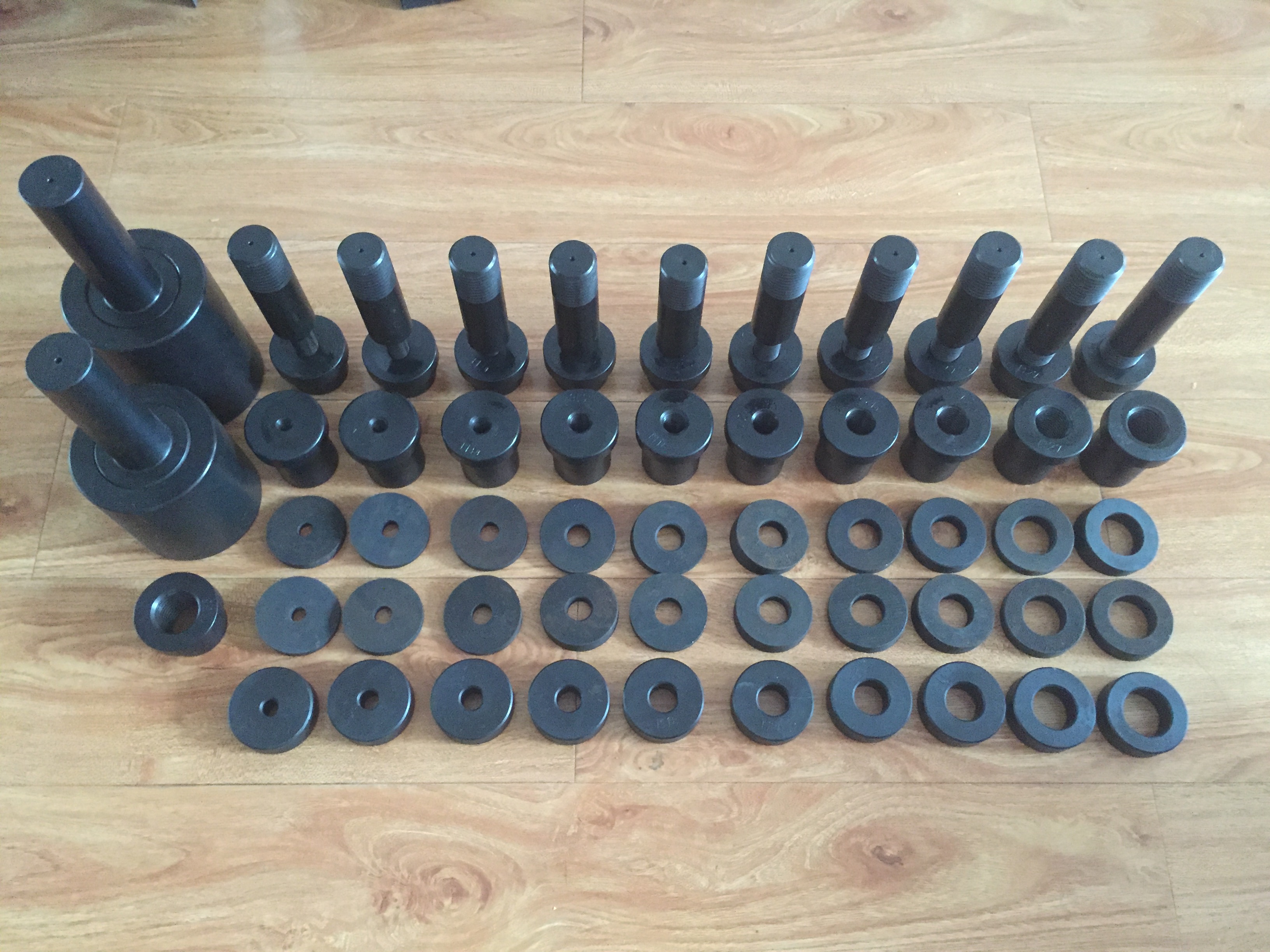

三、夾具配置：
1、夾具體（含拉桿）一對 （共4件）
2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）
3、帶內螺紋的拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各兩件 （ 20件）
4、楔負載塊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付 （2件/付，20件）M20以下為10o、6o M22（含M22）以上為4o、6o
5、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件 （共10件）
（另贈送M33的拉力絲環一件，全套夾具共65件
