一、功能描述?

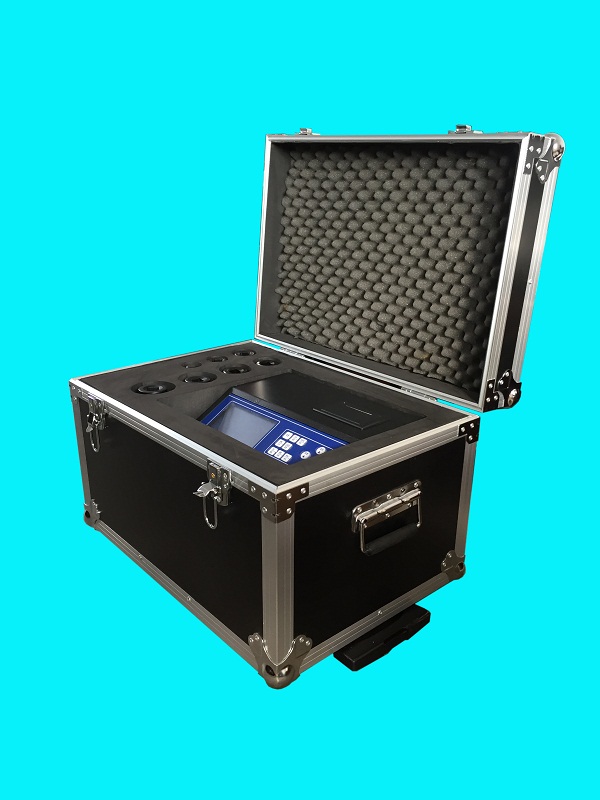

本檢測儀可以進行大六角頭高強螺栓連接副（M16、M20、M22、M24、M27、M30）和扭剪型高強螺栓連接副（M16、M20、M22、M24、M27、M30）與滑移板的抗滑移系數檢測。有四個物理通道，6組共24個邏輯通道。具有參數備份和恢復功能，自動標定功能，根據高強螺栓的檢測要求還設置了峰值保持功能。?

為了便于用戶能與計算機連機設置了RS232接口，可將數據傳送到計算機（此功能需特殊訂貨），進行進一步的處理后，打印試驗報告。?

?

二、技術參數?

測量范圍：30~400kN???

分辨率：±0.1kN?

示值誤差：±1.0%?

顯示方式：液晶顯示?

三、標準配置清單?

?

?

?

?

?

?

四、試件及試驗?

1、試件：?

試件由制造廠家加工，試件與所代表的鋼結構構件應為同一材質、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態，并應用同批同一性能等級的高強度螺栓連接副，在同一環境條件下存放。?

試件鋼板的厚度t1、t2應根據鋼結構工程中有代表性的板材厚度來確定，同時應考慮在摩擦面滑移前，試件鋼板的凈截面始終處于彈性狀態。寬度b可參照表一規定取值。L1應根據萬能機夾具的要求確定。?

試件板面應平整，無油污，孔和板的邊緣無飛邊、毛刺。?
