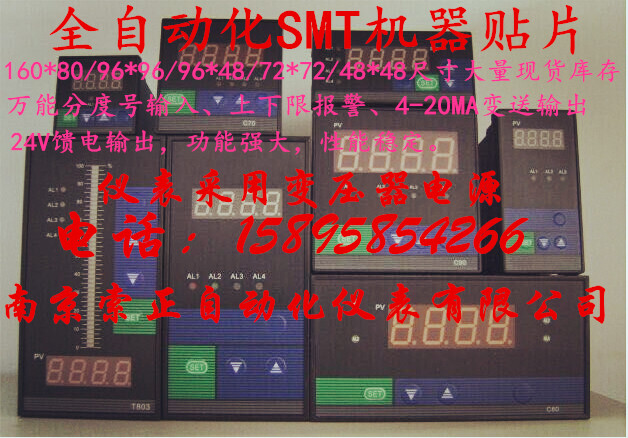

香港昌暉數字顯示控制儀系列 SWP-C80/C90/C70/C40/C10的詳細資料：

手機：15895854266 電話:025-57057089 王先生 QQ：2513037172

SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正測量。

SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。

一、主要特點

采用萬能輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）

型號	SWP-C803系列	接線圖
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-T803系列（橫式）
儀表外形	儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重量:400g
型號	SWP-S803系列
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-T801系列（豎式）
儀表外形	儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重量:400g
型號	SWP-C401、C403系列（橫）	接線圖
儀表外形	儀表尺寸:96×48×140mm 開孔尺寸:92×44mm 重量:240g
型號	SWP-S401、S403系列（豎）
儀表外形	儀表尺寸:48×96×140mm 開孔尺寸:44×92mm 重量:240g
型號	SWP-C901、C903系列	接線圖
儀表外形	儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重量:400g
型號	SWP-C701、C703系列	接線圖
儀表外形	儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重量:240g
型號	SWP-C101、C103系列	接線圖
儀表外形	儀表尺寸:48×48×110mm 開孔尺寸:44×44mm 重量:180g

三、 SWP-LED系列數字顯示控制儀型譜表

型號

代碼

說明

SWP -

□ 　□ □ □ － □　□－□□－□ □ －□ 　　 □

新系列

外形特征

橫式顯示儀表

豎式顯示儀表

外形尺寸

48×48mm

96×48mm（橫），48×96mm（豎）

72×72mm

160×80mm（橫），80×160mm（式）

96×96mm

控制作用

測量顯示

三位式控制

四限控制或四限報警輸出

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

第二報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

四、 SWP-LED系列光柱測量顯示控制儀型譜表

型號

代碼

說明

SWP -

T □　□ □－□ 　□－□□- 　□ 　□ - □　□-　□

外形尺寸

160×80mm（橫），80×160mm（豎）

控制作用

測量顯示

三位式控制

四限控制或四限報警輸出

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"變送輸出方式"

輸入類型

□□

參見"輸入類型"

第一報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

第二報警方式

無報警（可省略）

上限控制/報警（四限控制/報警2H）

下限控制/報警（四限控制/報警2L）

饋電輸出

DC24V饋電輸出

供電方式

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源，可省略）

顯示方式

橫式顯示儀表

豎式顯示儀表

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規 格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d	24	頻率輸入	0～5kHz

★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V開方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V開方
03	K	07	WRe	12	4～20 mA	16	4～20 mA開方
04	E	08	Pt100	13	0～10 mA	17	0～10mA開方

★ 變送輸出方式

選型代碼	0	2	3	4	5	8
輸出方式	無輸出	4～20mA	0～10mA	1～5V	0～5V	特殊規格

★ 通訊方式

選型代碼	0	2	4	8	9
通訊方式	無通訊	RS-232	RS-422	RS-485	特殊規格

★　注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

★　注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。

★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。

★　注3：C70、C10無頻率信號輸入。

★　型號舉例：

SWP-C803-21-08－HL-T

測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,第一報警為上限報警，第二報警為下限報警，AC90～260V
