適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.）

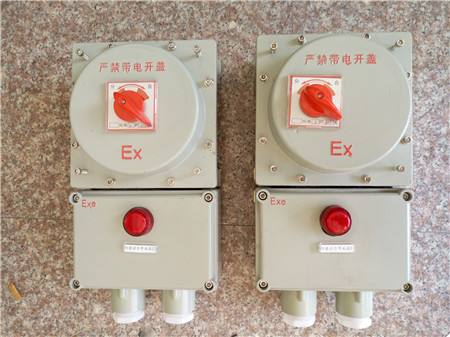

BLK52防爆斷路器 BLK52-10防爆斷路器產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、400
?
適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.）
BLK52防爆斷路器產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、40
適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.）
BLK52-10防爆斷路器產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、400
適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.BLK52-10防爆斷路器產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、400
?
適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.）防爆斷路器產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、4
適用范圍
1、爆炸性氣體環境：1區、2區
2、場所中危險氣體或蒸氣：IIA、IIB、IIC
3、溫度組別：T1～T6
4、戶內、戶外（IP54、可達IP65）
Applying scope
1、Explosive gas atmospheres:Zone 1＆2
2、Dangerous gases or vapors zone: IIA、IIB、IIC
3、Temperature classes:T1～T6
4、Indoor and outdoor（IP54.It could be designed as IP65 according to user′s requirement.）
產品特點
1、鑄鋁合金外殼，表面噴塑
2、內裝梅蘭日蘭公司小型斷路器、DZ20、CM1斷路器
3、具有過載、短路保護功能
4、可增加欠壓、失壓、漏電等保護功能
5、用于直流用戶可按要求特制
6、可鋼管或電纜布線，電纜布線須配電纜夾密封接頭
1、Enclosure is made of casting aluminium alloy,surface is sprayed with plastics
2、Built-in MEILIN GERIN small breakers such as DZ20、CM1
3、With overload and short circult protection function
4、Under-Voltage or/and voltage loss protection function could be added
5、For user′s requirement, it could be specially made
6、Wiring with conduit or cable. For cable, it should be fitted with explosion-protected cable sealing connector
產品規格
BDZ52L（BLK52L）32/3（32AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）63/3（63AZ以下） ? ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）100/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
BDZ52L（BLK52L）200/3 ? ? ? ? ? ? ?ExdeIIBT6 ?防爆漏電斷路器
主要技術參數 Specification ?
防爆標志 防護等級 ?額定工作電流（A） 出線口規格 電纜外徑
Exd（e） II BT6
Exd（e） II CT6 IP54、*IP65 1、3、6、10、16、25、32、40
50、63、125、160、250、400 G13～G50 Ф18-Ф36
??
? ?
內裝元件 使用類別 額定工作電壓（V） 脫扣器整定電流（A） 斷路器極數
C65N-C AC1
AC3 400
230 1、3、6、10、16、20、
25、32、40、50、63 1、2、3、4
C65N-D 1、3、6、10、20、25、32、40
NC100H/NC100LS 63、80、100、125
DZ20/CM1 16、20、25、32、40、50、63、
80、100、125、160、180、
200、225、250、315、400
間防爆配電箱
● 本產品為復合型防爆，開關腔為隔爆型，行線腔及出線腔為增安型。采用模塊式結構，各種回路可以自由選擇組合；
● 外殼采用優質鋁合金鑄造而成，經高速拋丸后表面高壓靜電噴塑處理，防腐能力強；
● 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞嗦菲骱碗娫粗甘緹艏敖泳€端子；
● 斷路器外設操作手柄，操作靈活，防爆性能可靠；
● 鋼管或電纜布線均可；
● 戶外使用可加裝防雨罩或防護柜
