一、概述

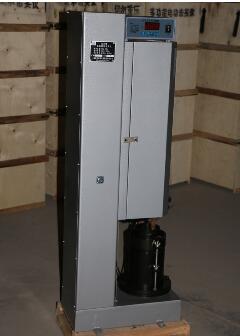

JZ-2D多功能電動擊實儀由上海雷韻試驗食品制造有限公司根據中華人民共和國國家標準GB/T50123《土工試驗方法》自主設計生產制造的，同時時也符合（TO131－93）承載中比實驗，CBR（TO134－93）回彈模量試驗（TO135－93），既可做重型擊實試驗又可做輕型擊實試驗。

本儀器采用高穩定度電子記數器自動控制，試驗準確度高，工作過程自動化，工作穩定、可靠。本儀器結構先進，使用方便是公路土工試驗必備的儀器。

二、主要技術參數

擊錘重量：4.5kg(重型擊實)    2.5kg(輕型擊實);

擊錘落高：457mm(重型擊實)  305mm(輕型擊實);

擊錘錘面直徑：51mm;

試筒規格：重型Φ152mm      輕型Φ102mm

重型層擊數56擊(共5層)

錘擊速度：30次/分

電機速度：1440轉/分，功率：250W，電壓380V

設定錘擊次數：0-99次之間

本公司所有產品，出廠都是經過合格鑒定，凡購買我司產品，質保期是一年｛一年之內有任何質量問題：包修包換包退，且終身維修（江浙滬可送貨上門，偏遠地方運費另算）｝，一年內若有質量問題，可無條件退換貨！所有產品均為含稅(增值稅17%）含運費價，由于產品型號、規格有多種，可根據客戶自己所需、購買！

三、儀器安裝

儀器應安裝在穩定的水泥混凝土地基上, 混凝土基礎尺寸; (長 x寬.x 高) 650mmx600mm x350mm, 用4根M10地腳螺栓固定, 螺紋部分露出地基表面長度約為35mm，議器安裝在固定的基礎之上, 應調整安裝水平, 達到0.1mm/1000mm以內, 然后將螺檢國定好后，方能進行試車。

四、儀器操作及調整

本儀器電器控制部分主要是由高穩定度計數器控制 ( 采用國際先進CMOS線路) , 它每次所設定的擊實次數可按工作要求從0~99次之間任意選擇, 計數器電路元件均采用國內外先進廠家生產的集成電路, 具有功耗小、抗干擾能力強等特點。

具體操作過程如下:

首先, 裝電器柜后面的四個插頭接好(插頭連線放在電器柜下部)

1、裝電器柜上的“電機”插座與儀器“電機''插座接通。

2、將儀器上的 “記數”描頭連線與電柜上“記數”插座接好。

3、將儀器上的“擺動”插座與電器柜上“接動''插座接通。

4、“電源”插座接380V電源上，同時，零線一定要接好。

以上工作完成后,可進行正式試車:

1、將電器柜上“電源”打開一預置數碼管亮。

2、拔動“預置”撥碼盤,可以按所需擊實次數從01設置到99次。

3、按“置數”按鈕,預置數碼管即可顯示已選擇的數字。

4、檢査一下電機轉動方向是否正確。檢査的方法是:拆下儀器前罩兩側螺釘,將儀器前罩拆下,按一下“開機”鍍鈕,然后迅速再按一下''停止”按鈕。觀察提錘鏈條動動方向是否正確,正確的方向是:從正面看順時針運動。(見圖)

5、試筒規格的選擇:  (見圖)

5.1 Φ152mm擊實筒的擊實選擇

5.1.2將擊實底座(9)更換成Φl52mm規格的底座, 并將Φ152試筒及套環裝好,填好試料。  (完成以上過程時,如擊錘已高出支板(6)請將支板順時針旋轉以防擊錘落下,開機前再將支板旋回) 。

5.1.2將定位銷(3)取下。

5.1.3將電器柜上選擇開關置于Φ152位置 。

5.1.4按“預置''撥碼盤,預置數字。

5.1.5按“置數”按鈕,顯示置數數字。

5.1.6按“開機”鈕,電機啟動(在擊實過程出現工作臺轉動及擺動擊實過程)達到擊實次數,窗口顯示“00”后,電機自動停止,同時出現音樂報警聲。

5.20100mm擊實筒的擊實選擇

5.2.1將擊實底座( 9 )更換成Φ100mm規格的底座, 并裝試筒及套環裝填好試料。

5.2.2將定位銷(3 )裝入銷孔內壓緊。

5.2.3裝電器拒上選擇開關置于Φ100位置。

5.2.4重復5.1.4至5.1.6過程。

6、擊實形式的選擇:

本儀器可進生重、 輕兩種形式的擊實, 儀器出廠前的安裝形式即為重型擊實方式, 如需要進行輕型擊實試驗, 可按以下方式進行調整:

6.1將擊錘( 1)上面裝的加重桿(7)逆時針旋下,擊錘即可達到輕型擊實試驗錘重2.5kg的要求(如需要進行重型擊實試驗,可將加重桿再重新順時針旋入擊錘中,以保持4.5kg的錘重) 。        6.2將提錘導軌后面楔鐵由上部螺釘位置移至下部螺釘位置固定 。 提錘高度即可由450mm改變?yōu)?/span>300mm。

7、工作臺旋轉角度的調整。

工作臺(9)旋轉角度的大小,可通過調整鋼絲繩(11)的長短位置和緩沖器(8)來實現。

8、提升鏈條的調整:  (見圖)

調整提升鏈條(4) 應通過調整板(2)的調整實現。

調整方法:用六角板手?jǐn)Q松三個螺釘(1) ,將螺釘(3)調整到合適的位置后再擰緊螺釘(1) 。

五、儀器的潤滑

提升鏈條，方形導生導軌（4）滑塊(5)舌板(10)工作臺(9)應保持經常清潔和表面良好的潤滑。

每月~3班應向以上部位滴注若干#20機械油，其中向工作臺注油時, 應先將擊實底座拆下, 然后向工作臺表面油槽注油。

廠家自行生產_實驗室設備，礦山設備，公路設備，水泥儀器設備，混凝土儀器設備，瀝青儀器設備等多產品，具體聯系銷售-羅煥

五、裝箱單

電動擊實儀多功能電路控制器
