一、簡介

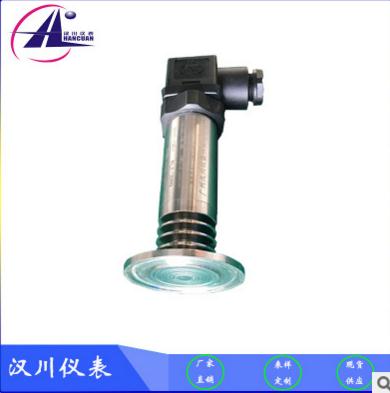

本公司生產的HC316系列壓力變送器是采用進口壓力傳感器自行開發和生產的壓力變送器。采用特有的抗干擾技術、電路線性和溫度補償技術，使其抗干擾超強、線性更好、溫漂系數更低或超低，其溫漂系數遠低于國內同類通用型產品，適用于氣體、液體、蒸汽壓力的測量和各類腐蝕性介質。廣泛用于石油、化工、冶金、電力、輕工、機械等領域。可在現場調節零點、滿量程。本公司的宗旨是：以質量求生存、以信譽求發展。
二、技術指標
量 程：0~60~300MPa(具體產品的量程詳見產品銘牌)
測壓形式：表壓、絕壓
過 載：2~10倍FS(具體詳見標定記錄)
補償溫度：-10~70℃
工作溫度：-20~75℃（特殊訂貨可以高達300℃）
綜合精度：0.1，0.25，0.5
輸出選擇：4~20mA (具體產品的輸出詳見銘牌)
電源電壓：24VDC
三、接口類型
壓力接口為標準的M20×1.5外螺紋，內孔為Ф3mm（如有特殊要求可按用戶要求加工）。
*氣力輸送行業配套的產品內孔為Ф11.5mm
四、外形尺寸、零點和滿點調節及接線圖
如下圖所示，通過旋轉調零(Z)、調滿(S)兩個電位計來進行零點和滿點的調節。
注意：變送器在出廠前已按用戶需要將量程、精度、線性調至最佳狀態，一般不需要現場調節。
五、我公司的產品特點。
1、我公司有專業設備對國外進口的傳感器進行檢驗和篩選，保證生產出來的變送器年穩定性小于0.2%FS或0.5%FS。
2、我公司自行設計生產的電路板能進行電路溫度補償，使溫漂系數僅為±0.02%FS/℃、最高(特殊要求)可達到±0.01%FS/℃。（目前市場上同類型的產品絕大部分使用101、105和106電路板，產生的溫漂系數一般在±0.05%FS/℃左右）
3、抗浪涌、抗射頻干擾，可適用于變頻器等強干擾工業環境（工業現場會有各種不同設備交錯擺放在一起，會對變送器產生電源干擾和射頻干擾。例如：大型設備、電機、變頻器等）。
4、我公司設計生產的電路板還可以對4～20mA進行線性補償，測量線性精度可高達0.05%FS。
5、帶反向極性和限流保護(變送器一旦出現故障，輸出電流信號會達到30～200mA（根據現場不同的負載），會出現燒壞配套顯示儀表等情況)。
6、封裝工藝合理，防結露、防水氣。（需訂貨時特殊說明）
7、我公司最新設計出無極性電路板，現場4～20mA兩線根可以任意接線,不分正負。
8、當輸出信號是4～20mA時量程最小做到0-100Pa；
當輸出信號是0～10(5)V時量程最小做到0-500Pa；
六、安裝使用注意事項：
1、安裝前請檢查標牌上所標型號、量程及工作電源與現場是否一致；電源應采用穩定的穩壓源。
2、本產品可以利用M20×1.5(或M27×2)接口安裝在管道(或容器壁)上無需安裝支架.為避免測量介質中有固體沉淀或其他粘稠物淤積變送器的進壓孔,影響測量精度,建議安裝時應將進壓孔垂直向下(或向下傾斜一定的角度).
3、在測量高溫介質時,請使用引壓管或其他冷卻裝置,把溫度降至變送器使用溫度范圍內。
4、露天安裝時，應盡量把變送器置于通風干燥處，避免強光直射和雨淋，否則會使變送器性能變差或出現故障。
5、當介質為腐蝕性氣體（或液體）時，應在購買合同上予以注明介質名稱、濃度、溫度等；特殊要求，我公司可按特殊工藝加工生產，以滿足用戶的不同需求。
6、變送器的量程≤5KPa時，安裝位置會對零點輸出產生影響，需在變送器安裝結束后，對零點輸出進行調節。
7、嚴禁將尖硬的東西伸入壓力輸入孔,齊平膜型變送器的膜片不能用手等任何東西碰撞，否則會造成永久性損壞。
8、使用膜片裸露結構（即齊平膜）型壓力變送器時，應定期清洗，以免引起誤差。
9、液位變送器的電纜不能損傷，否則造成損壞;探頭部分嚴禁摔碰，否則容易造成芯片損壞。
10、變送器屬精密儀器，建議長期使用后到相關計量部門標定;非專業人員不得隨意拆開，以免損壞。
產品比較
|
擴散硅芯體電路比較 |
||
|
產 品 圖 片
芯片參 數對比 |
|
|
|
傳感器芯片 |
采用進口傳感器芯片，并通過專業設備對傳感器進行72小時不斷電檢測，時漂、溫漂等數據合格方能入庫。 |
采用國產芯片，不會進行檢測。國產芯片工藝落后，穩定性差、質量隱患大。 |
|
電路元件 |
⑴ 選用工業級高性能的集成芯片 ⑵ 選用優質的元器件，如主要電阻精度為0.1% 25PPM高精度貼片電阻，電位器為進口精密BI電位器… ⑶ 采用SMT貼片工藝生產并通過8小時高溫老化，并做防潮處理，可靠性高，外形小巧。 |
⑴ 一般選用民用級普通集成塊. ⑵ 選用廉價的元器件，如電阻一般為1% 200PPM的電阻,電位器選用廉價的國產電位器 ⑶一般為手工焊接，可靠性較差.外形較大。 |
|
變送器性能 |
采用自主開發生產的電路板，抗強干擾 防浪涌設計，具有共模抑制比高，穩定性好，溫飄系數小，性能優越，可對小信號處理放大，同樣具有高穩定性 |
采用一般的電路板和拼裝板，具有共模抑制比低，穩定性差，溫飄系數大，性能差，只能對較大信號進行處理，有的手摸外殼或電位器時都會出現輸出感應。 |
|
抗干擾 |
抗干擾性能強，可適用于射頻，變頻等強干擾工業環境 |
抗干擾性能差 |
|
抗浪涌 |
抗浪涌強，防雷擊型浪涌可選 |
抗浪涌弱 |
|
負載能力 |
最高可達900Ω (24V供電時) |
一般低于500Ω(24V供電時) |
|
供電 |
10-36VDC最低可到6VDC(寬電壓供電對輸出影響小于0.02%F.S) |
寬電壓供電對輸出影響較大，大于 0.2%F.S |
|
長期穩定性 |
精度0.2% 小于±0.1%F.S/年 精度0.5% 小于±0.2%F.S/年 |
大于±0.5%F.S/年 |
|
溫度漂移 |
±0.01%F.S/℃ (電路補償可低于0.005%F.S/℃) |
±0.03%F.S/℃ |
|
電路保護 |
具有過壓保護，限流保護 |
一般沒有保護 |
