產品型號雙洪-1530
名稱：臺式等離子切割機

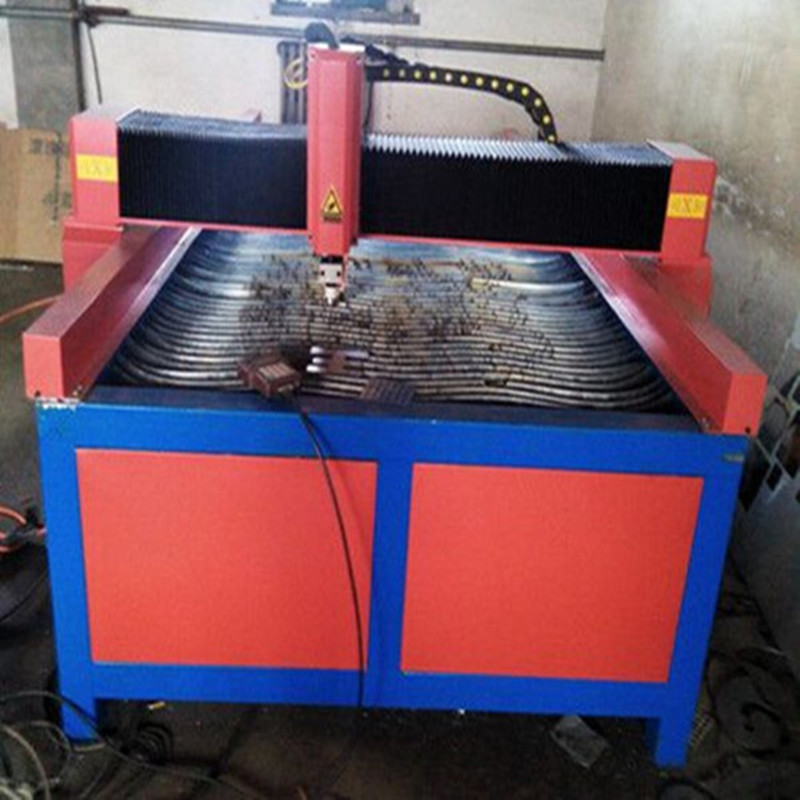

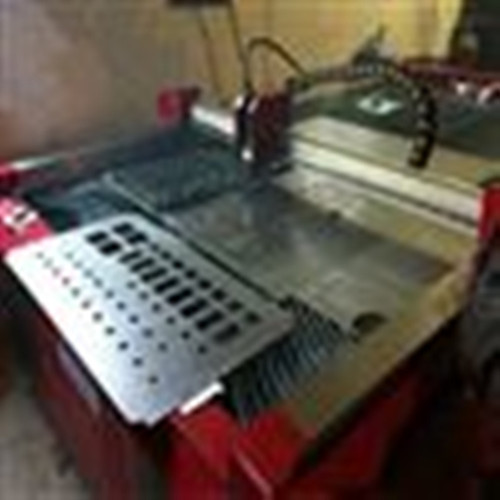

該型切割機為臺式龍門結構，具有運行穩定可靠、使用壽命長、適合薄板高速切割等特點；該機型均采用光軸直線導軌、雙邊驅動。能實現對各種金屬材料按任意圖形的下料切割。
主要技術指標
橫向跨度： 2.0m 有效切割寬度： 1.5m
導軌縱向長度： 4.0m 有效切割長度： 3.0m
等離子單割炬： 1組 等離子切割厚度：20mm
移動精度： 0.01mm/步 整機運行速度： 10000mm/min
驅動方式： 雙邊驅動 自動調高行程： 0-250mm
產品主要特點
1. 橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常完美的保證運動的精度和平衡度；
3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。
4. 驅動系統為步進驅動，使整機運行平穩，速度變速范圍更寬，加速時間短；
5. 升降體采用鋁合金結構體；
6. 簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉；
7. 數控控制系統采用上海交大控制系統，具有目前國內最為優良的穩定性和超強抗干擾能力。
主要技術指標

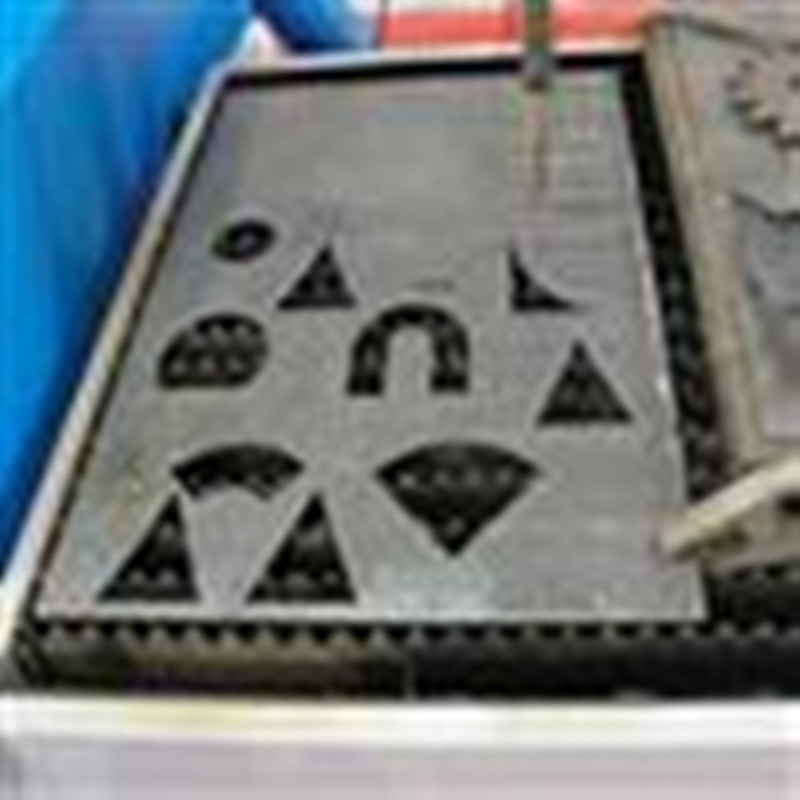

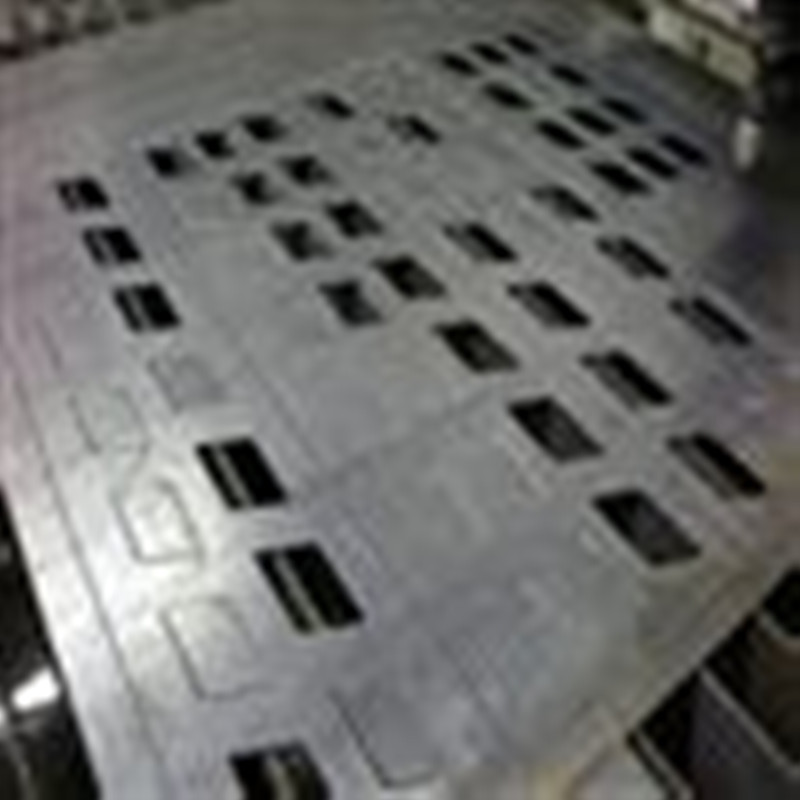

1. 切割形狀： 可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
2. 切割精度： 國家標準JB/T10045.3-99；
3. 橫向跨度： 標配2m；
4. 軌道長度： 標配4m；
5. 驅動方式： 雙邊驅動；
6. 割炬配置： 標配1把；
7. 切割厚度： 等離子切割厚度視所選電源大小而定；
8. 點火調高： 弧壓式自動調高；
9. 數控編程： 基于AutoCAD的全自動圖形化編程軟件；
