BGJ-20-3、BGJ-60-3、BGJ-75-3型軸承加熱器
簡介

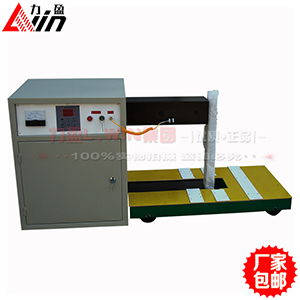

BGJ型感應加熱器由主機和控制箱兩部分組成。本機由鐵芯繞組，鐵芯橫臂升降機構，活動芯柱組成（見圖一、圖二），控制方式設有時間和溫度雙重控制，采用全進口集成塊并數碼顯示，操作者能實現加熱時間和加熱溫度。
一、BGJ-20-3軸承加熱器操作
1、按銘牌接通電源（二相380V交流電）。
2、控制箱輸出端接通主機輸入端。
3、啟動控制箱船型總開關，紅燈亮。
4、轉動手輪，提高軛鐵并轉過90℃，放置加熱工件。根據工件內孔選擇芯柱，放置工件內孔中，轉動軛鐵至原來位置，轉動手輪，使軛鐵與芯柱緊密接觸。該產品要放在地平處使用，壓緊程度以調至噪音最小為宜。
5、首次加熱工件時，將時間撥盤撥至所需加熱時間，將時間撥至最大，用測溫計測量工件溫度，達到溫度時，記下時間，以便下次使用。（測溫計另配）
6、加熱到時綠燈滅，紅燈亮，加熱完畢同時完成退磁動作，戴石棉手套取下工件安裝。
二、BGJ-20-3軸承加熱器注意事項
1、通電時應檢查電源電壓是否與加熱器銘牌相符，接地是否良好。
2、加熱器軛鐵與鐵芯端面必須接觸良好，以免產生噪音或大電流超載燒壞線圈組和電器元件。
3、臺面板上應鋪一層石棉板，以防工件過熱烤焦臺面板。
4、對于特殊規格尺寸的工件，需上下顛倒二次加熱。
BGJ系列軸承加熱器主要性能參數表
規格與型號 BGJ-2.2-2 BGJ-3.5-3 BGJ-7.5-3 BGJ-20-3 BGJ-60-3 BGJ-75-3
功 率 2.2KVA 3.5KVA 7.5KVA 20KVA 60KVA 75KVA
工作電壓 220V 380V 380V 380V 380V 380V
額定電流 20A 20A 40A 60A 160A 180A
控制方法 0-99分 0-999秒 0-999秒 0-999秒 0-999秒 0-999秒
孔徑參考 φ30－
φ80 φ70－
φ120 φ100－
φ170 φ160－
φ230 φ230－
φ300 φ300－
φ900
工件寬度
極限 120mm 170mm 180mm 220mm 280mm 350mm
加熱溫度
極限 250℃ 250℃ 250℃ 250℃ 250℃ 250℃
整機毛重
kg 50 60 75 300 500 800
