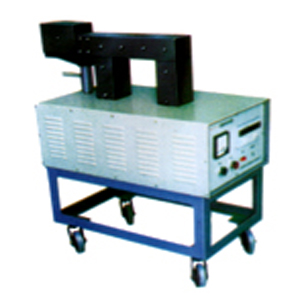

BGJ-3.5-3、BGJ-7.5-3型軸承加熱器
簡介
BGJ系列3.5-3 、BGJ7.5-3型軸承加熱器采用時間和溫度二種加熱控制方式。
時間控制為數顯式?？芍庇^了解工件加熱時間，時間誤差每分小于5%。
溫度控制主要用于首件監測使用。
該機裝有臺車，便于生產場地的流動使用。
該加熱器加熱時間可在0-99分范圍內選用。
加熱溫度可在0-399℃范圍內選調。
一、BGJ-7.5-3型軸承加熱器操作使用方法：
1、將加熱器電源線接到380V交流電源上。
2、撥動軛鐵升降手柄，抬高軛鐵后將工件套在軛鐵上或平放套在鐵芯豎柱里。見圖一、圖二，然后轉回原位落下即開始進行加熱。
3、確定控制方式，采用時間控制將溫度撥盤調至最大，傳感器探頭放置一旁不用，將時間撥盤撥至需加熱時間，按“加熱”按鈕即開始工作，采用溫度控制方式加熱工件時，將時間撥盤撥至最大，溫度設定至所需加熱溫度，按下“加熱”按鈕即開始工作。（將傳感器探頭吸附在工件端面上）。
4、時間到或溫度到，主回路斷開，完成退磁動作，撥動升降手柄，轉動軛鐵取下工件安裝。
二、BGJ-7.5-3型軸承加熱器注意事項：
1、接通電源時注意電壓電流是否相符，機器接地。
2、對較重工件平放在機器鐵芯豎柱時，應在臺面上加放石棉板，防止溫度過高，燒壞蓋板，損傷機件。
3、一般軸承加熱時溫度不超過120℃，如超出150℃時盡量采用時間控制方式，避免溫度過高損壞傳感器探頭。
BGJ系列軸承加熱器主要性能參數表
規格與型號 BGJ-2.2-2 BGJ-3.5-3 BGJ-7.5-3 BGJ-20-3 BGJ-60-3 BGJ-75-3
功 率 2.2KVA 3.5KVA 7.5KVA 20KVA 60KVA 75KVA
工作電壓 220V 380V 380V 380V 380V 380V
額定電流 20A 20A 40A 60A 160A 180A
控制方法 0-99分 0-999秒 0-999秒 0-999秒 0-999秒 0-999秒
孔徑參考 φ30－
φ80 φ70－
φ120 φ100－
φ170 φ160－
φ230 φ230－
φ300 φ300－
φ900
工件寬度
極限 120mm 170mm 180mm 220mm 280mm 350mm
加熱溫度
極限 250℃ 250℃ 250℃ 250℃ 250℃ 250℃
整機毛重
kg 50 60 75 300 500 800
