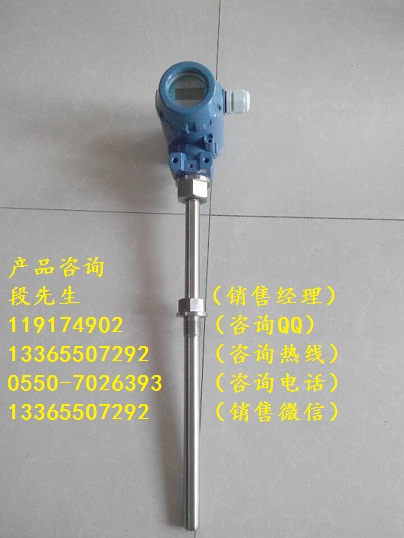

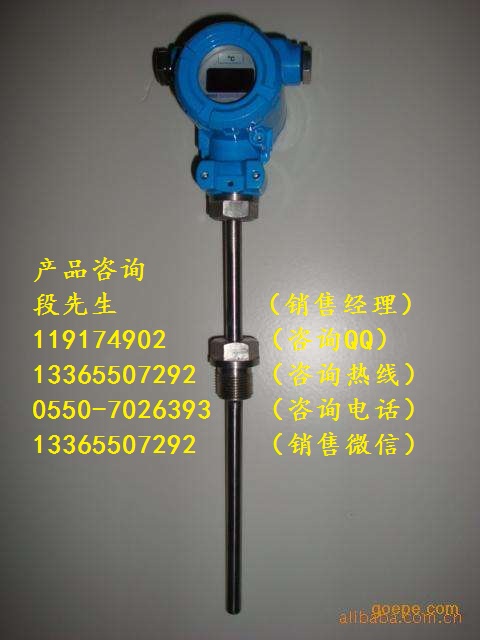

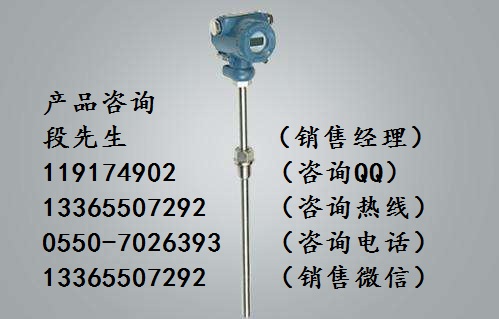

WRMB-240GM帶溫度變送器防爆熱電偶
產品特點
1.二線制輸出4～20mA ,抗干擾能力強；
2.節省補償導線及安裝溫度變器費用；
3.安全可靠，使用壽命長：
4.冷端溫度自動補償，非線性校正電路；
工作原理
帶溫度變送器防爆熱電偶/阻利用間隙隔爆原理,當腔內發生時,能通過接合面間隙熄火和冷卻,使后的火焰全溫度傳不到腔外,從而進行防爆。熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4～20mA的直流電信號給工作儀表,工作儀表便顯示出所對應的溫度值。
主要技術參數：
生產執行標準：IEC584
IEC751
JB/T5518-1991
JB/T7391-1994
帶溫度變送器防爆熱電偶/阻測溫范圍及允差
熱電偶
型號
分度號
允差等級
Ⅰ
Ⅱ
允差值
測量范圍℃
允差值
測量范圍℃
WRNB
K
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004ltl
375～1000
±0.0075ltl
333～1200
WRMB
N
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004ltl
375～1000
±0.0075ltl
333～1200
WREB
E
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004ltl
375～800
±0.0075ltl
333～900
WRFB
J
±1.5℃
-40～+375
±2.5℃
-40～+333
±0.004ltl
375～750
±0.0075ltl
333～750
WRCB
T
±0.5℃
-40～+125
±1℃
-40～+133
±0.004ltl
125～350
±0.0075ltl
133～350
熱電阻
型號
分度號
測溫范圍
精度等級
允許偏差
WZPB
Pt100
-200～+500
A級
±（0.15+0.002│t│）
B級
±（0.30+0.005│t│）
WZCB
Cu50 Cu100
-50～+150
-
±（0.30+0.006│t│）
輸出信號：4-20mA，負載電阻250Ω；傳輸導線電阻100Ω；
輸出方法：二線制
精度等級：溫度變送器等級：0.1；0.2；0.5
顯示器精度等級：模擬指示式2.5級
數字顯示式1.0級
供電電源: 24V.DC±10%
防護等級：IP65
防爆等級：隔爆型：dⅡBT4,dⅡCT5,dⅡCT6
本質安全性：iaⅡCT6
絕緣電阻：儀表輸出線端子與外殼之間的絕緣電阻應小于50MΩ；
工作環境
安裝場所等級
溫度℃
相對濕度%
大氣壓kPa
C×1
-25～+55
5～95
86～106
C×2
-25～+70
C×3
-40～+80
取證一覽表
防爆級別
防爆證號
認證機構
dIIBT4
GYB97151
NEPSI
dIIBT4
GYB97152
NEPSI
dIICT5
GYB02475
NEPSI
dIICT5
DYB02476
NEPSI
iaIICT6
GYB05363X
NEPSI
iaIICT6
GYB05364X
NEPSI
注：NEPSI防爆認證系國家儀器儀表防爆安全監督檢驗站
帶溫度變送器防爆熱電偶/阻安裝形式及型號
固定螺紋式
WRMB-240M
WRMB-240GM
WRNB-240M
WRNB-240GM
WRMB-240S
WRMB-240GS
WRNB-240S
WRNB-240GS
WREB-240M
WREB-240GM
WRCB-240M
WRCB-240GM
WREB-240S
WREB-240GS
WRCB-240S
WRCB-240GS
WRFB-240M
WRFB-240GM
WZPB-241M
WZPB-241GM
WRFB-240S
WRFB-240GS
WZPB-241S
WZPB-241GS
WZCB-241M
WZCB-241S
WZCB-241GM
WZCB-241GS
1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
3)公稱壓力≤4.0MPa
固定法蘭式
WRMB-440M
WRMB-440S
WRMB-440GM
WRMB-440GS
WRNB-440M
WRNB-440S
WRNB-440GM
WRNB-440GS
WREB-440M
WREB-440S
WREB-440GM
WREB-440GS
WRCB-440M
WRCB-440S
WRCB-440GM
WRCB-440GS
WRFB-440M
WRFB-440S
WRFB-440GM
WRFB-440GS
WZPB-441M
WZPB-441S
WZPB-441GM
WZPB-441GS
WZCB-441M
WZCB-441S
WZCB-441GM
WZCB-441GS
1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
3)公稱壓力≤4.0MPa
