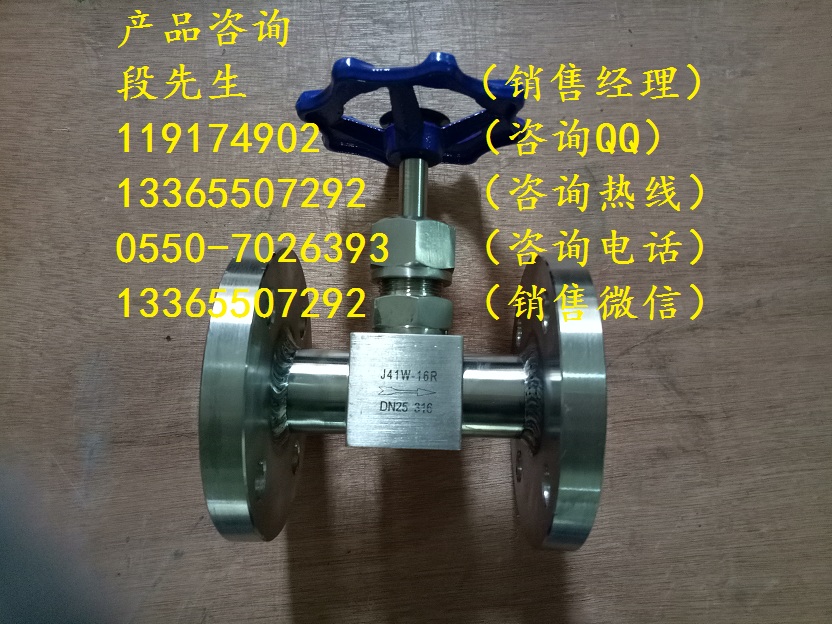

J41W法蘭式截止閥
【產品說明】
J41W型PN16~PN160鋼制截止閥：手動、法蘭連接、直通式、閥座密封面材料為0Cr18Ni9系不銹鋼（J41W-16P~160P）、0Cr17Ni12Mo2系不銹鋼（J41W-16R~160R）、1Cr5Mo鉻鉬鋼（J41W-16I~160I），公稱壓力PN16~PN160，閥體材料為0Cr18Ni9系不銹鋼（J41W-16P~160P）、0Cr17Ni12Mo2系不銹鋼（J41W-16R~160R）、1Cr5Mo鉻鉬鋼（J41W-16I~160I）的截止閥。
【產品性能參數】
主要性能參數
主
閥體，閥蓋，閥瓣
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
密封面
H(Cr13)或Y(硬質合金)
W(本體)或Y（硬質合金）
閥桿及內件
1Cr13
填料
柔性石墨
墊片
高徑石墨
適用介質
水，蒸汽，油品
硝酸類等腐蝕性介質
硝酸類等腐蝕性介質
適用溫度
<=425度
<=200度
零部件材料
公稱壓力
試驗壓力
殼體
密封液體
低壓密封（氣）
適用介質
工作溫度
1.6
2.4
1.76
0.6
水
<＝425
2.5
3.75
2.75
4.0
6.00
4.40
6.4
9.60
7.04
10.0
15.0
11.0
【J41W型PN16鋼制截止閥產品外形及結構尺寸】
外形及結構尺寸
DN
主要外形尺寸及連接尺寸
重量
L
D
D1
D2
b
f
Z-d
H手
H電
Do
電動裝置
手動
電動
10
130
90
60
40
16
2
4-14
198
-
120
-
4.9
-
15
130
95
65
45
16
2
4-14
218
-
120
-
5.4
-
20
150
105
75
55
16
2
4-14
258
-
140
-
7
-
25
160
115
85
65
16
2
4-14
275
-
160
-
7.4
-
32
180
135
100
78
18
2
8-18
280
-
180
-
8.5
-
40
200
145
110
85
18
3
8-18
330
-
200
-
12.5
-
50
230
160
125
100
20
3
8-18
350
645
240
DZW101
16
50
65
290
180
145
120
22
3
8-18
400
690
280
DZW101
25
62
80
310
195
160
135
22
3
8-18
355
715
280
DZW151
30
67
100
350
230
190
160
24
3
8-23
415
770
320
DZW20
34.5
73
125
400
270
220
188
28
3
8-25
460
780
360
DZW30
89
127
150
480
300
250
218
30
3
8-25
510
875
400
DZW45
98
215
200
600
360
310
278
34
3
12-25
710
967
400
DZW60
180
322
250
650
425
370
332
36
3
12-30
786
-
450
-
446
-
300
750
485
430
390
40
4
12-30
952
-
500
-
654
-
要
零
件
材
料
適
用
工
況
蒸汽
油品
