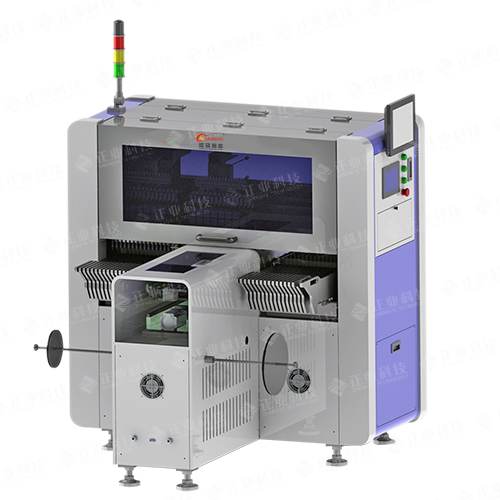

振盤式單頭貼片機1200
工作原理
LED照明顯示產品生產過程中，LED自動貼片機，將LED燈珠貼裝在FPC或PCB基板上，制造各種照明產品和顯示屏幕。傳統LED自動貼片機使用帶式供料，移動貼片頭完成貼片工藝，這種傳統貼片機體積大，價格昂貴，需要在貼片前將LED芯片進行編帶，增加編帶環節的設備，生產成本高。本設備無需在貼片前對LED芯片進行編帶，簡化了生產工藝。采用固定式貼片頭，移動PCB基板的方式進行貼片，大大節省了生產成本，提高了生產效率。
產品特性
1．適用性廣
適用中小面積產品，例如面板、指示燈等，可適用于各式不同尺寸的SMD材料：如：3020、3014、3528、5050等。
2．高速、穩定
采用PLC控制系統通過高速震動送料器配合具有領先水平的傳動機構，極具創意設計理念，極大的提高了設備運轉的速度與穩定性。3．友善的操作介面
炫碩LED自動貼片機，有手動調試，貼片設置，自動運行，參數設置等界面，操作簡單、界面友好。
貼片系統 自主研發，獨立知識產權。
| 貼片系統 | 自主研發，獨立知識產權 |
| 最大產能 | 25K/h |
| 貼合角度 | 0-360度 |
| 貼合精度 |
±0.05mm |
| 定位方式 | CCD定位 |
|
貼片面積 |
最大1200x320 |
| 元件供應方式 |
圓平振散裝自動供料 |
| 氣壓/功率 |
0.50Mpa/3KW |
| 外觀尺寸 | 1300mm x 1350mm x 1550mm |
| 重量 |
850Kg |
