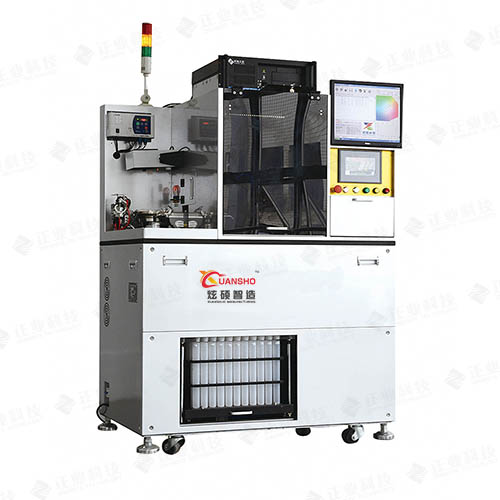

SMD-LED全自動分光機
工作原理
該設備是由炫碩光電自主研發的對貼片式發光二極管進行發光性能測試分類的自動化設備。其原理是將貼片式LED器件從振動盤傳送到分度盤進行光電性能檢測。測試完成后根據不同參數將LED元件分類至132BIN或 264BIN的收集箱內。
產品特性
?適用于各種不同封裝尺寸SMD材料的單、雙、三晶測試和分類
?配備自主研發、具有獨立知識產權的高精度分光電腦系統
?智能型自動化分光機，國際首家實現自適應、自調整、自清洗功能
?極具創意設計理念，實現機器的電氣、軟件、機械完美配合
?具有領先水平的傳動機構，提高機器運轉的可靠性和穩定性
?采用PLC加彩色人機界面控制，操控簡單、界面好
?機器的核心和關鍵部件采用國際一流廠家配件，整機進口率80%以上
?根據材料不同，每小時最大產能達40K
?高精度可靠的分光效果，實現白光回BIN率95%以上
?高速智能分BIN，安全可靠
| 序號 | 測量電性參數 | 測試條件范圍 | 測試分辨率 |
| 1 | 排向電壓POL | 0.001—500MA | 1mV |
| 2 | 正向電壓VF | 0.001—500MA | 1MV |
| 3 | 反向電流IR | 0.1V—20V | 0.1μA |
| 4 | 正向電流IF | 0.1V—20V | 0.01 mA |
| 5 | 反向電壓VR |
1-1000μA |
1MV |
| 序號 | 光電測試參數 | 測試范圍 | 重復測試精度 |
| 1 | 色度坐標XYZ |
CIE1931&1964XYZ 可見光范圍標準 |
±0.001 |
| 2 | 主波λd | 380nm-780nm | ±0.3mm |
| 3 | 峰值波長λp |
350nm-1000nm 可根據客戶要求配置 |
±0.8mm |
| 4 | 半波寬λd |
350nm-1000nm 可根據客戶要求配置 |
±0.5mm |
| 5 | 色純度PUR |
PUR |
±0.01 |
| 6 |
光強MCD |
可見光/紅外光 |
±5% |
| 7 |
相關色溫CCT （μrd） |
1000K—40000K |
±0.8% |
| 8 |
光通量ФV （單位mlm） |
根據衰減的衰減率 和積分球內徑定 |
±0.6% |
| 分光系統 |
自主研發，獨立知識產權 |
| 分級能力 | 132BIN或264BIN |
| 最大產能 | 40Kh |
| 回BIN率 | ≧95% |
| 測試站數 | 1站 |
| 供電電源 | AC220V 50Hz 10A |
| 氣壓 | 0.45-0.50Mpa |
| 真空來源 | 內置進口真空泵 |
| 功率 |
≦2.30Kw |
| 外形尺寸 | 1220mm x 770mm x 1860mm |
| 重量 | 460Kg |
