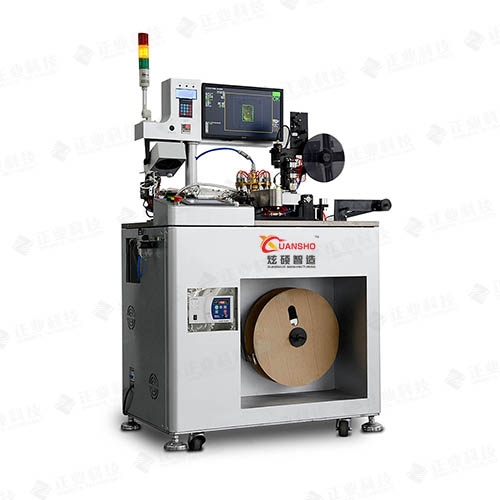

SMD-LED全自動編帶機
工作原理
該設備是由炫碩光電自主研發的對貼片式LED進行封裝工序的自動化設備。貼片式LED元件通過高速震蕩送料器和高速轉塔式吸取頭將器件載入卷帶，并進行側料、反料、空料、極性原位檢測后，進行熱壓包裝。
產品特性
? 適用于各種不同封裝尺寸SMD材料，如3528、3020、5050等；
? 采用PLC加人機界面控制送帶、卷帶、檢測、計數、熱壓等功能；
? 彩色液晶觸摸屏顯示和設置所有狀態參數，操作簡單，界面友好；
? 可檢知混料、側料、反料和空料現象，保證裝帶方向100%的一致性；
? 可預置元件數量、間隔、編帶速度、加熱溫度等參數，使用可靠、靈活；
? 根據材料不同，每小時最大產能達48K;
? 可選配CCD影像檢查系統；
? 國內獨創的德國工藝汽車級烤漆機身，美觀亮麗。
| 序號 | 測量參數 | 測試范圍 | 備注 |
| 1 | 正向電壓VF | 0-20V | 采用定電流測試電壓的方式 |
| 2 | 反向電壓VR | 0-20V | 采用定電流測試電壓的方式 |
| 3 | 正向電流IF | 0.1Ma-500mA | |
| 4 | 反向電流IR | 0-99.9μA |
| 最大產能 | 48Kh |
| 編帶方向 | 編帶后極方向100%一致 |
| 封口方式 | 熱壓封口 |
| 測試站數 | 1站 |
| 測試方式 | 電性檢測，可選配CCD影像 |
| 真空來源 | 內置進口真空泵 |
| 氣壓 | 0.50-0.65Mpa |
| 功率 | ≦2.50Kw |
| 外形尺寸 | 1200mm x 650mm x 1530mm |
| 重量 | 560Kg |
