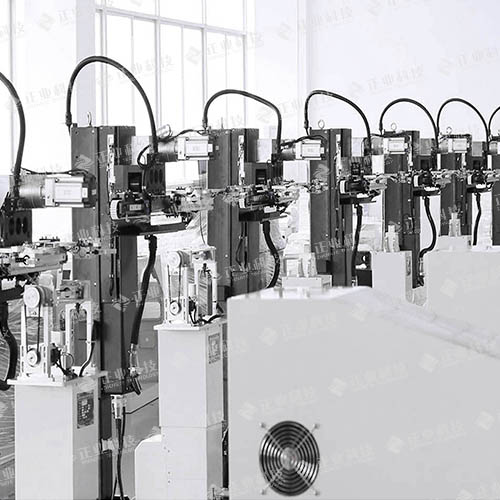

倍數平移機械手
用途
此設備用于替代人工在五金沖壓工序的上下料動作。解決工廠招人難、管人難、高工資帶來的競爭力下降等問題。
工作原理
沖壓工件在加工過程中，通常要經過幾次連續沖壓，在不同的沖床上完成，傳統操作為人工將工件從一臺沖床轉移到另一臺沖床。這種方式將耗費大量人力，而且沖壓車間溫度高，噪聲大，環境惡劣。本設備能實現將工件從上一沖床自動傳送到下一沖床，自動化程度提高，大量減少人力，降低生產成本，提高生產效率。
產品特性
通過定滑輪的幾何原理，使得機械手運動速度是電機速度的3倍，從而達到機械手高速運動的目的。適用較小沖壓工件，如電機外殼，小型拉伸件等。
快速，穩定
采用PLC控制系統控制倍速二軸機械手及取料臂運動，實現高速、穩定運動。
友善的操作介面
炫碩倍速平移機械手，可手動調節，取放位置設置，自動運行，參數設置等界面，操作簡單，界面友好。
適用行業
家電、五金、燈具
| 電源電壓 | 220V（交流） |
| 電源頻率 | 50HZ |
| 整機功率 | 1.7KW |
| 工作環境溫度 | 0°—35° |
| 工作環境相對濕度 | 55%—90% |
|
整機運動軸數 |
五軸（含中轉軸） |
|
移動梁升降行程 |
300MM |
|
取料臂活動范圍 |
±750mm |
|
生產效率（視產品大?。? |
1000~2000pcs/H |
|
送料精度 |
±0.2mm |
|
抓取工件重量 |
≦3Kg |
|
機身尺寸(L*W*H) |
1200*700*1600(單位：mm) |
|
設備重量 |
130Kg |
|
速度 |
3~5秒/PC |
