一、產品特點及用途


1.1該產品具有體積小、具有頻率高，駐波小容易安裝、性能穩定、精度高等特點：

1.2用途：可適用于高頻連接器，終端負載等同軸環境下。




二、產品參數（可定制）

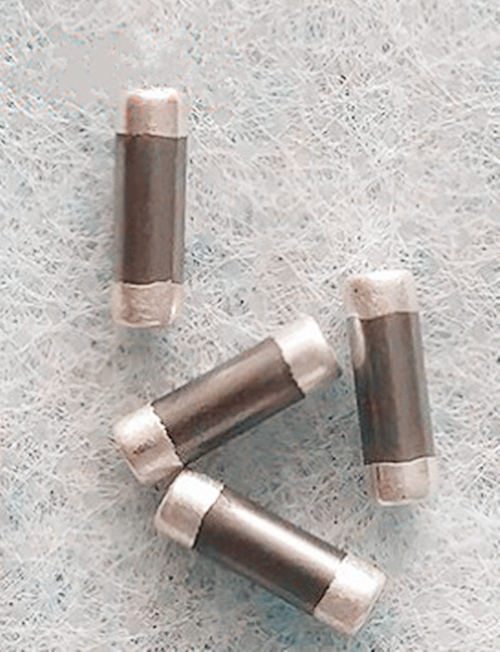

型號:DPR30
功率:5W
阻值:50Ω
阻值精度:2%
工作頻率:8GHz
工作溫度:-55℃-+125℃
溫度系數:≤±150PPM/℃
駐波比:1:1.2
尺寸：3.0*9.0
注）：產品參數可根據客戶要求定制，詳情請咨詢我們的工作人員??！




三、產品安裝方法及試驗


●安裝方法：將電阻器用螺釘固定在專用金屬試驗架上，引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

●產品安裝試驗要點及檢測

◆可焊性

2.1試驗方法：焊槽溫度為235℃±2℃，浸漬時間5S~10S，引出端浸漬度深度距電阻體1mm±0.5mm。

2.2試驗后檢測：電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。

◆引出端強度

2.3試驗條件：A.沿電阻器引出端水平方向緩慢施加10N拉力，持續5S~10S。

2.4試驗后檢測：電阻器引出端應無機械損傷、松動和脫落。

◆電老化

●安裝方法：用螺釘，加一個彈簧墊圈將電阻器固定在鋁制散熱器上，電阻器與散熱器之間要求接觸良好（涂敷導熱硅脂）；將引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

3.1試驗前測量阻值。

3.2試驗條件：直流或交流有效值按額定功率施加。

3.3試驗溫度：25℃±5℃。

3.4加電方式：試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以內。為了保證電阻的功率降額，如果機箱內溫度超過70℃，應加風扇冷卻。

3.5試驗后測量：電阻器在25℃±3℃下穩定2h~4h后，電阻器應無機械損傷，電阻值變化不超過±5%。
