補償導線參數說明. 性能指標.及用途
一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二：產品執行標準
GB/T4989-94(等效采用IEC584-3標準)
三：使用特性
1． 導體最高工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜最小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜最小為電纜外徑的12倍
氟塑料絕緣和護套最小為電纜外徑的10倍
四：基本型號及名稱
1：熱電偶用補償導線
|
ZR-KX-GS-VVP |
聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線 |
|
ZR-BC-GA-VVP |
聚氯乙烯絕緣聚氯乙烯護套精密級B分度號熱電偶補償導線 |
|
KX-GA-VVP |

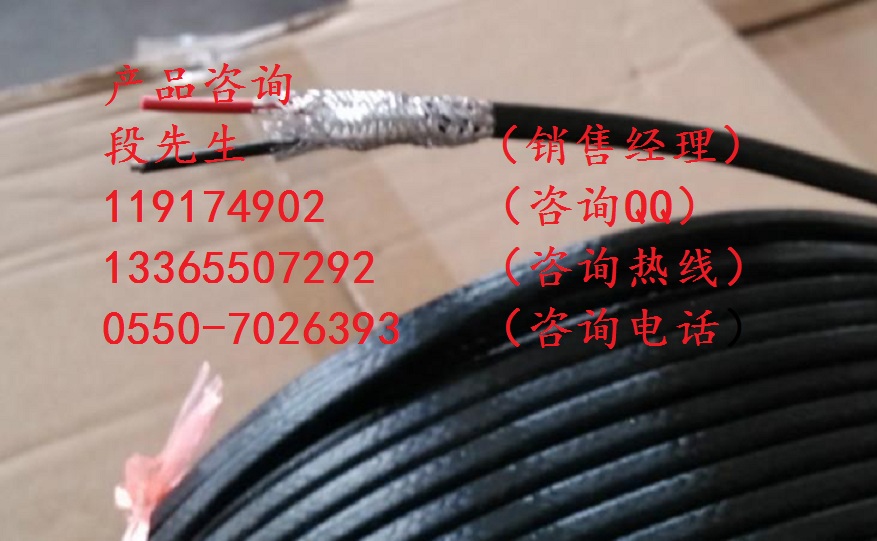

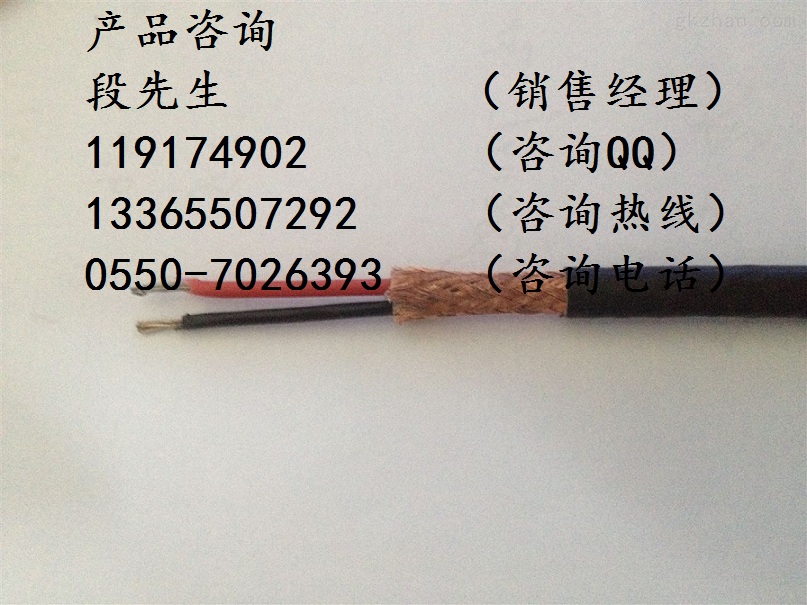

聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料絕緣和護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線 |
五：代號名稱和含義
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C級阻燃 |
|
系列代號 |
/IA |
無(本安型) |
|
絕緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
聚氯乙烯 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
G |
硅橡膠 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑復合帶繞包屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
