直讀式混凝土含氣量測定儀 主要規格
1、混凝土量在面貌料粒徑不得大于40mm。
2、最大含氣量測定值8%
3、混凝土量缽尺寸：容積7L內徑與高度比為l: l
4、顯示儀表：壓力值量程0.25Mpa，分度值0.005Mpa；含氣量值量程8%，量小讀數0.l%。
本技術規格合格符合ANSI/ASTM C231-78國際標準。
24小時熱線： 18019385592（羅煥） 021-35304776
QQ：1936803778，18019385592
一分價錢一分貨，任何一種東西存活下來，絕對不是因為價格，更不是因為折扣，而是品質，服務，價值和被需要！一分價格一分貨，你永遠不可能用奔奔的價格買到奔馳，我銷售的不僅是產品，更是品質、誠信和服務！相信品牌，相信品質,強大的技術力量，精湛的生產工藝，完善的售后服務！
直讀式混凝土含氣量測定儀 原理與結構
本儀器以氣體波義爾定律為基礎,,有一定初始壓力和體積的空氣引入裝有新樣混凝土的量體中, 當壓力平衡時, 由壓力的改變來確定新拌混凝土的含氣量。

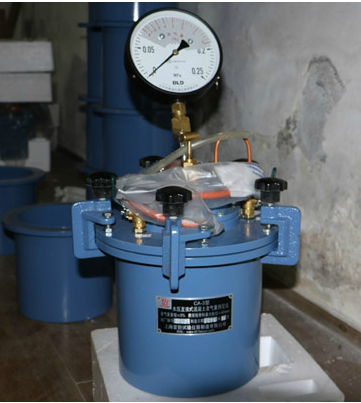

混凝土含氣量測定儀的結構見圖l
由量缽和上蓋兩部分組成?？諝馐抑糜谏仙w頂部, 內部是空的，充填混凝土表面的水，由排在水閥(3)注入，并由排氣閥(4)將量缽內的空氣排出。測試前所有閥門均處于關閉狀態?？諝馐业某跏級毫?，由打氣筒徑進氣閥 (1) 引入。微開操作閥(2)，空氣室的壓力空氣進入混凝土量缽中,當壓力平衡時，壓力一含氣量度盤上指示出被測定新拌混凝土的含氣量。
壓力一含氣量表(5)有壓力度盤(黑體字)和含氣量度盤(紅體字) 兩個度盤，壓力度盤用以控制初始壓力(0.20Mpa)；含氣量度盤用以顯示被測新拌混凝土的含氣量。
所有閥門與容器連接均用密封圈密封, 以保證不漏氣 。 量體和上盤均采用鋁合金材料制作, 儀器重量輕, 剛度大。 在廣泛吸收用戶的CA-2型混凝土含氣量測定儀使用十余年意見的基礎上, 進行更新?lián)Q代, 使儀器操作簡便、靈活 。
直讀式混凝土含氣量測定儀 儀器校正
儀器校正時, 操作者的目視高度必須與儀器表盤垂直, 距表盤40cm左右。 任何粗心的地操作,都將影響校正結果的準確性。
(一)容器校正
量體容積校正
測定充滿量缽的水重w, 稱量精度在水重的o.1%。 用臺稱稱量量缽和玻璃板合重,將水注滿量缽,用玻璃板沿體頂平推,趕走氣泡,使體內盛滿水而玻璃板下面氣泡, 擦干量缽?fù)獠克莶⒎Q重, 兩次重量相減所得的水重, 除以該溫度下水的比重, 即為量缽容積。
(二)含氣量零點(0% )校正
l、量缽充滿水,將取水短管(7)旋入上蓋底面排水閥(3)的螺孔內。然后, 將上蓋置于量缽上裝成一體, 量缽和上蓋是靠法蘭外園定位, 所以法蘭外園面應齊平。轉動固定夾板(6)就位,用左手將夾板托起,使其與量體法蘭底面接觸,再旋緊緊固螺栓(操作時,應逐個螺栓輪換逐次旋緊,最后, 4個螺旋全部旋緊)。
2、關閉空氣室和量缽相通的操作閥(2)并找開排水閥和排氣閥(4) .向排水閥(裝有取水短管的閥)注水,直到量缽中所有空氣從排氣閥趕出為止(操作時,可輕搖量體,使排氣閥向上傾斜,以使量體內空氣排出,直至排氣閥出水。關閉排水閥和排氣閥。
3、用打氣筒經進氣閥(1)向空氣室充氣,直到指針升到0.20Mpa初始壓力線為止, (使壓力稍大于0.20Mpa,然后再微松進氣閥排氣,指針恰好指定. 在0.20Mpa初始壓力刻線上)。
4、微松操作閥,指針徐徐逆時針方向轉動,當指針停止后,靜觀1分鐘, 再讀含氣量度盤(紅體字)的讀數,此時指針應指在0%刻線上。
本器出廠時經過嚴格校正, 一般情況下不得調整含氣量零點位置。除非儀器檢修, 更換零件或經過多次測定表明指針與0%含氣量刻線有相同偏差時, 方允許調整零點位置。
(三)含氣量逐占(全標尺)校正
新儀器出廠, 定期檢修, 更換零部件或調整過含氣量度盤零點位置, 都應進行含氣量逐點(全標尺)校正。
l、首先進行零瞇校正。結束后,關閉操作閥(2) .用吸液膠皮球?qū)⑴潘y(3.)和排氣閥(4)上部管內的水吸凈。將帶有螺紋接頭的排水管(8)旋入排水閥(裝有取水短管的閥)螺孔內。
2、將排水管插入l00mL量筒內,微開排水閥,抽取量缽容積l%的水量(校正基準水量B, B=0.0lw) 。含氣量度盤校正點為1%時,還需要打開操作閥補充部分力。當量筒的水量抽夠規定水量B后, 關閉排水閥和操作閥。然后,再微開排水閥,將量體內剩余的壓力水排入量杯(5oomL容器)內。打開排氣閥, 取下排水管, 將量杯500mL容器內的水由進水閥注入量缽內(含氣量校正點為l%時, 可將量缽傾斜, 使排氣閥合起,以利排氣) 。將量筒( 100mL)放在臺面上,用吸液管將多出規定水量B的水吸出,再經排水閥注入量缽內。關閉上蓋的所有閥門。 3、用打氣筒經進氣閥(1)向空氣室充氣,直到壓力達到0.20Mpa初始壓力線為止(具體操作見零點校正中3項) 。
4、微松操作閥,使指針徐徐轉動(逆時針方向) ,當指針停止后,再靜觀l分鐘,讀取含氣量度盤(紅體字)上測值A(chǔ)1。關閉操作閥。
5、將排水管旋入排水閥,并插入l00mL量筒內，微開排水閥，抽取量缽容積1%的水量, 具體操作見2項 。
如此重復進行2、3、4項操作7次,即可遂步校正2%、3%…8%全標尺。
6、逐點校正結束后, 關閉操作閥, 微松進氣閥排除空氣室內的壓力空氣,要注意指針慢慢回到力零點,不可猛松,使指針撞擊零點定位柱。打開排氣閥和排水閥。松開堅固螺栓, 取下上蓋。將旋入排水閥的取水短和排水管取下(此兩件只用于儀器校正) ,妥善保管。
7、含氣量基準值與測值的誤差按下式計算;
S= (A0-A1) /AOX1.00/100
式中:S——測試誤差(%);
A0——含氣量基準值(%)
A0——(EBi) /W
i=l、2…8 (校正含氣量點數);
A1——含氣量測值(%)。
本儀器的測試誤差: s≤±l0%。
六、試驗規和
(一)試驗步驟
1、 將量缽內壁用濕布擦凈, 拌好的混凝土拌合物均勻適量地裝入量體內(混凝土最大骨料粒徑大于4omm時,用濕篩法篩除) ,用振動臺振實,振動臺的頻率、 振幅和振動時間按各部頒布的試驗規和中的規定進行 。 如混凝土采用人工搗實, 可將拌合物分兩層裝料, 每層插搗25次。
2、 刮去表面多余的混凝土拌合物, 用抹刀抹平, 并使表面光滑無氣泡 。
3、擦凈量缽法蘭頂面,將上蓋蓋上,上蓋與量缽是靠法蘭外園面定位, 因此,兩面要平齊。轉動固定央板(6)就位,用左手將夾板托起,使其與量體法蘭底面接觸, 再旋緊緊固螺栓(操作時, 應逐個螺栓輪換逐次旋緊, 最后4個螺栓全部旋緊) 。
4、關閉操作閥(2) ,并打開排水閥(3)和排氣閥(4) .向排水閥注水, 直到量缽所有空氣從排氣閥趕出(可將量缽傾斜, 使排氣閥抬起, 以利排氣) ,直到排氣閥出水為止。關閉排水閥和排氣閥。
5、用打氣筒經進氣閥( l)向空氣室充氣。使指針稍大于初始壓力線0.20Mpa, 然后再微構進氣閥排氣, 調整指針恰好批示在0.20Mpa刻線上 。
6、微松操作閥,指針徐徐逆焊針方向轉動,當指針停止后,靜觀1分鐘, 讀取含氣量度盤(紅體字)的測值A(chǔ)l.
7、測試完畢,關閉操作閥,微松進氣閥排除空氣室內的壓力空氣,要注意指針慢慢回到壓力零點, 不可猛松, 指指針撞擊零點定位住。 松開排氣閥排除量體內氣體(操作時,用濕布蓋住閥口,以免受排氣帶出的水泥漿污染).。 松開緊固螺栓, 清除量缽內混凝土, 并將所有沾有水泥漿的零部件清洗干凈。
(二)測定骨料校正因素
骨料校正因素隨骨料種類和品質而異當需要校正時, 按下述方法進行 。
l、按下式計算出裝入量體中砂、石質量。
Gs=(Vo/V)Gs Ga=(Vo/V)Ga
式中: Gs和Ga——分別表示裝入量缽中的砂、石質量;
Gs和Ga——分別表不一次拌制的拌合物中砂、 石質量 (kg)
vo——量缽容積( L)
v——一次拌制的拌合物體積( L)
上式算出的砂、 石用量是以飽和面干狀態為準, 實際用量還需根據砂、 石料的含水情況進行修理。 按修正后的用量稱取砂、 石料
2、量缽中先盛1/3高度的水,將稱取的砂,石料混合,并逐漸加入量缽中,邊加料邊攪拌以排氣。每當骨料層厚2.5cm時,用搗棒輕搗l0次。必要進,可追加水,使骨料全部沉在水中。骨料全部加入后,再加水至滿。
3、按(-)試驗步驟中3、4、. 5、 6項操作進行。由此測得的含氣量即為骨料校正因素G。
(三)試驗結果處理
混凝土排合物含氣量按下式算;
A=A1-G
式中: A——混凝土詳合物含氣量(%)
Al一一儀器測定的含氣量( % )
G——骨料校正因素( % )
對堅固、致密的骨料, G=0,骨料校正因素可略而不計。
