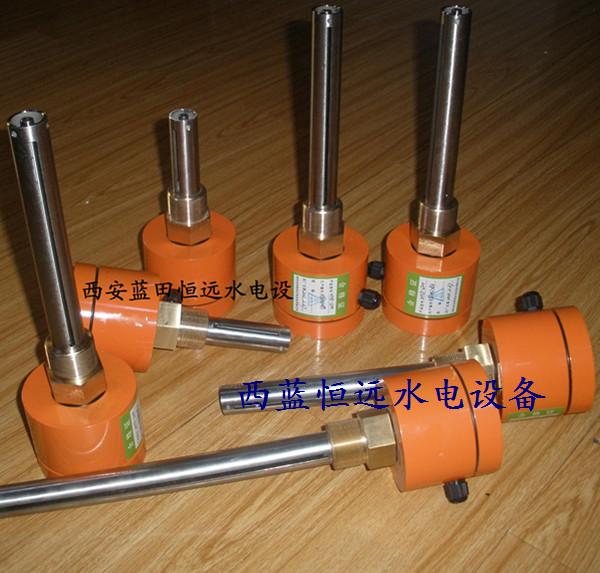

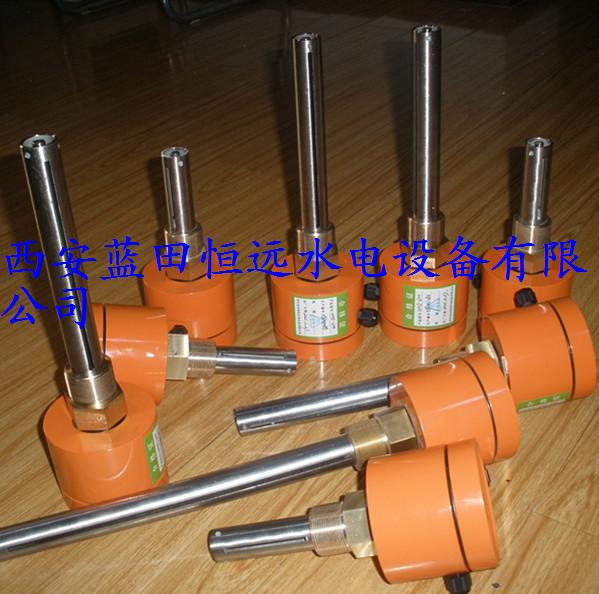

油混水信號器用于監測水電站、火電廠及大型泵站油系統中的混水或積水量。當油箱、油管路中混水或積水即發出報警信號，提醒值班人員及時檢查系統，確保發電機組安全運行。
二、工作原理
裝置采用電容式原理。電容式傳感器由內、外電極(相當于電容兩個極板)及電路部分組成。當油中混水或積水后，由于二者介電常數相差很大，則由內、外電極構成的電容值發生顯著變化。傳感器電路產生一穩幅高頻方波，當電容值發生變化，則方波頻率發生變化，經過對信號的處理放大比較，輸出相應的報警信號。
三、技術參數
■ 供電電源： DC24V±10% 或交直流通用型DC220V，AC220V ，DC24V.
■ 功率：5W
■ 相對濕度： ≤90%
■ 工作溫度：5℃～+50℃
■ 貯存：-25℃～+70℃
■ 報警接點輸出：常開一組
■ 容量：5A/AC220V或5A/DC30V
■ 量程設置：2.5% 與 0～5%/10%可選
