泰克頻譜分析儀RSA500系列： 電池供電適合現場使用
最高 7.5 GHz
40 MHz 實時帶寬
可選的跟蹤發生器

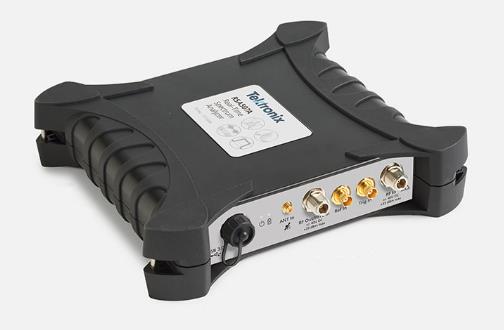

RSA500系列實時頻譜分析儀
使用精密且準確的 RSA503A 和 RSA507A USB 頻譜分析儀查找出現問題的發射器并解決網絡問題，具有適合最常見外出現場任務的功能。
最大頻率范圍9 kHz 到 7.5 GHz?
捕獲帶寬40 MHz
動態范圍-160 dBm 到 +20 dBm
RSA500系列實時頻譜分析儀概述
強大且直觀。測量洞見于你的指尖。
RSA500 由全系列泰克實時頻譜分析儀采用的同款軟件—SignalVu? Essentials 軟件提供技術支持。提供無限的先進測試與分析功能，您可以保存，自定義并與您的同事分享。超過 15 個軟件包涵蓋常見無線標準、頻譜管理、脈沖測量等。
性能毫不受影響。
RSA500 系列的性能能夠匹敵市場上傳統中檔的頻譜分析儀。即使面對最艱難的挑戰，性能也毫不受影響。
功能強大的工具，節省您在現場的時間。
RSA500 憑借內置的 RF 組件測試跟蹤發生器和 GPS 對信號重新定位和繪制，令現場測試無比簡單。它讓您快速了解通道，其掃描速度比其他頻譜分析儀快 4 倍。
RSA500系列實時頻譜分析儀型號
型號 頻率范圍 100% POI 實時帶寬 SFDR（典型）
RSA503A 9 kHz-3.0 GHz 100 μs ? ? ? ? 40 MHz ? ? ? ? 70 dBc ? ? ? ?
RSA507A 9 kHz-7.5 GHz 100 μs ? ? ? ? ?40 MHz ?70 dBc
RSA500系列實時頻譜分析儀應用
現場測試
通過快速、準確地發現、分類和定位干擾來節省成本和寶貴時間。RSA500 頻譜分析儀的專有 DPX 技術在便攜、小巧且易用軟件界面中實現準確、實時測量。
SignalVu-PC 軟件為 RSA500A 帶來了臺式和現場功能
與 RSA500A 配合工作的是一款強大的程序—SignalVu-PC，這是泰克性能信號分析儀的基礎。該軟件控制頻譜分析儀采集并連續更新測量顯示。
基本版隨產品免費附帶；
特點
免費的基本版提供 17 種信號分析和實時頻譜分析測量
超過 15 種高級測量的付費附加選項，包括 WLAN 測試、P25 一致性測試、脈沖分析、調制分析等
北京凡實測控代理日置電子負載、代理泰克示波器、代理是德科技頻譜分析儀、代理吉時利可編程電源等品牌產品。免費使用樣機，現貨供應產品。機不可失，不容錯過。網址:https://www.beijingfanshi.com聯系電話：010-88405341
公司名稱：北京凡實測控技術有限公司
USB 頻譜分析儀使用的儀器控制器
泰克不但單獨提供 Panasonic FZ-G1 平板電腦，還提供 Panasonic FZ-G1 平板電腦作為 RSA500A 的選配件。
在從泰克購買時，F(xiàn)Z-G1 預裝了 SignalVu-PC 軟件，包括自定義編程顯示設置和前面板按鈕，優化了 SignalVu-PC 體驗。此外，泰克已經測試 FZ-G1，確保這一配置滿足所有 USB 頻譜分析儀規定的實時性能。
跟蹤發生器
用于維護、故障排除、干擾搜尋的單一解決方案。出廠校準可最大限度減少測量設置時間和錯誤。
部件號 說明
OPT 04 跟蹤發生器：10 MHz - 到儀器的最大量程
天線，用于干擾搜尋
泰克推薦 Alaris DF-A0047 智能天線，其內置 USB 羅盤，支持尋向和干擾搜尋應用。
頻率范圍：20 MHz – 8.5 GHz
9 kHz-20 MHz 擴展（0.3m 環路天線）
單手操作時觸發控制具有以下功能：
預放開/關
波段開關
使用 SignalVu-PC 及 MAP 選項按下測量
標準扶手延伸裝置，在長時間搜尋干擾操作中非常舒適
天線
部件號 說明
119-6609-xx 鞭狀天線，BNC，寬帶未調諧，靈敏度中心約為 136 MHz，帶通 5-1080 MHz。長 9 英寸。
DF-A0047 定向天線，20-8500 MHz，帶有電子羅盤和預放大器
DF-A0047-01 DF-A0047 定向天線頻率范圍擴展裝置，9 kHz-20 MHz
DF-A0047-C1 DF-A0047 天線和 DF-A0047-01 擴展裝置
016-2107-00 DF-A0047 和 DF-A0047-01 運送箱
119-6594-00 Yagi 天線，825-896 MHz
前向增益（半波雙極）：10 dB
119-6595-00 Yagi 天線，895-960 MHz
前向增益（半波雙極）：10 dB
119-6596-00 Yagi 天線，1710-1880 MHz
前向增益（半波雙極）：10.2 dB
119-6596-00 Yagi 天線，1850-1990 MHz
前向增益（半波雙極）：9.3 dB
校準套件和穩定相位電纜
進行 VSWR、回波損耗、故障測距和電纜損耗測量時，這些校準套件和穩定相位電纜可與跟蹤發生器和 SV60xx-SVPC 搭配使用。
部件號 說明
CALOSLNM 校準套件，三合一，開路，短路，負載，DC ~ 6 GHz，N 型（針式），50 歐姆
CALOSLNF 校準套件，三合一，開路，短路，負載，DC ~ 6 GHz，N 型（孔式），50 歐姆
CALOSL716M 校準套件，三合一，開路，短路，負載，DC ~ 6 GHz，7/16 DIN（針式）
CALOSL716F 校準套件，三合一，開路，短路，負載，DC ~ 6 GHz，7/16 DIN（孔式）
CALSOLTNF 校準套件，四合一，N 型（孔式）短路，開路，負載，直傳，9 GHz
CALSOLTNM 校準套件，四合一，N 型（針式）短路，開路，負載，直傳，9 GHz
CALSOLT35F 校準套件，四合一 3.5mm（孔式）短路，開路，負載，直傳，13 GHz
CALSOLT35M 校準套件，四合一 3.5mm（針式）短路，開路，負載，直傳，13 GHz
CALSOLT716F 校準套件，四合一 7/16（孔式）短路，開路，負載，直傳，6 GHz
CALSOLT716M 校準套件，四合一 7/16（針式）短路，開路，負載，直傳，6 GHz
CALSOLTNF-75 校準套件，四合一，N 型（孔式）短路，開路，負載，直傳，75 歐姆，3 GHz
CALSOLTNM-75 校準套件，四合一，N 型（針式），短路，開路，負載，直傳，75 歐姆，3 GHz
012-1768-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（針式），60 厘米
012-1765-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（孔式），60 厘米
012-1767-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（針式），3.28 英尺或 1 米
012-1766-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（孔式），3.28 英尺或 1 米
012-1746-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（針式），5 英尺或 1.5 米
012-1745-00 電纜，加固型，穩定相位，N 型（針式）到 N 型（孔式），5 英尺或 1.5 米
012-1747-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（孔式），60 厘米
012-1752-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（針式），60 厘米
012-1750-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（針式），3.28 英尺或 1 米
012-1748-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（孔式），3.28 英尺或 1 米
012-1751-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（針式），5 英尺或 1.5 米
012-1749-00 電纜，加固型，穩定相位，N 型（針式）到 7/16（孔式），5 英尺或 1.5 米
012-1753-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（孔式），60 厘米
012-1758-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（針式），60 厘米
012-1756-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（針式），3.28 英尺或 1 米
012-1754-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（孔式），3.28 英尺或 1 米
012-1757-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（針式），5 英尺或 1.5 米
012-1755-00 電纜，加固型，穩定相位，N 型（針式）到 DIN 9.5（孔式），5 英尺或 1.5 米
012-1762-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（針式），60 厘米
012-1761-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（孔式），60 厘米
012-1763-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（針式），3.28 英尺或 1 米
012-1759-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（孔式），3.28 英尺或 1 米
012-1764-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（針式），5 英尺或 1.5 米
012-1760-00 電纜，加固型，穩定相位，N 型（針式）到 TNC（孔式），5 英尺或 1.5 米
012-1772-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（針式），60 厘米
012-1769-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（孔式），60 厘米
012-1773-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（針式），3.28 英尺或 1 米
012-1770-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（孔式），3.28 英尺或 1 米
012-1774-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（針式），5 英尺或 1.5 米
012-1771-00 電纜，加固型，穩定相位，N 型（針式）到 SMA 型（孔式），5 英尺或 1.5 米
射頻配件
我們擁有各種射頻附件，可提供便捷的一站式購物服務。 下面列出了射頻電纜、適配器、衰減器、濾波器和其他附件。
部件號 說明
013-0410-00 適配器，同軸電纜，50 歐姆 N 型（孔式）到 N 型（孔式）
013-0411-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 N 型（孔式）
013-0412-00 適配器，同軸電纜，50 歐姆，N 型（針式）到 N 型（針式）
013-0402-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 N 7/16 型（針式）
013-0404-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 7/16 型（孔式）
013-0403-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 DIN 9.5 型（針式）
013-0405-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 DIN 9.5 型（孔式）
013-0406-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 SMA 型（孔式）
013-0407-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 SMA 型（針式）
013-0408-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 TNC 型（孔式）
013-0409-00 適配器，同軸電纜，50 歐姆 N 型（針式）到 TNC 型（針式）
012-1738-00 電纜組件；同軸，RFD，50 歐姆，40 英寸，兩端都是 N 型，針式
013-0422-00 連接盤，50/75 歐姆，最小損耗，N 型（針式）50 歐姆到 BNC 型（孔式）75 歐姆
013-0413-00 連接盤，50/75 歐姆，最小損耗，N 型（針式）50 歐姆到 BNC 型（針式）75 歐姆
013-0415-00 連接盤，50/75 歐姆，最小損耗，N 型（針式）50 歐姆到 F 型（針式）75 歐姆
015-0787-00 連接盤，50/75 歐姆，最小損耗，N 型（針式）50 歐姆到 F 型（孔式）75 歐姆
015-0788-00 連接盤，50/75 歐姆，最小損耗，N 型（針式）50 歐姆到 N 型（孔式）75 歐姆
119-7246-xx 通用前置放大器，824 - 2500 MHz，N 型（孔式）連接器
119-7426-xx 通用前置放大器，2400 - 6200 MHz，N 型（孔式）連接器
011-0227-00 Bias-T，N 型（針式）RF，N 型（孔式）RF+DC，BNC（孔式）偏置，1W，0.5A，2.5 MHz-6 GHz
011-0222-00 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型（孔式）到 N 型（孔式）
011-0223-00 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型（針式）到 N 型（孔式）
011-0224-00 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型（針式）到 N 型（針式）
011-0228-00 衰減器，固定，3 dB，2 W，DC-18 GHz，N 型（針式）到 N 型（孔式）
011-0225-00 衰減器，固定，40 dB，100 W，DC-3 GHz，N 型（針式）到 N 型（孔式）
011-0226-00 衰減器，固定，40 dB，50 W，DC-8.5 GHz，N 型（針式）到 N 型（孔式）
119-8733-00 天線，有源，GPS GLONASS
119-8734-00 天線，有源，GPS，北斗
