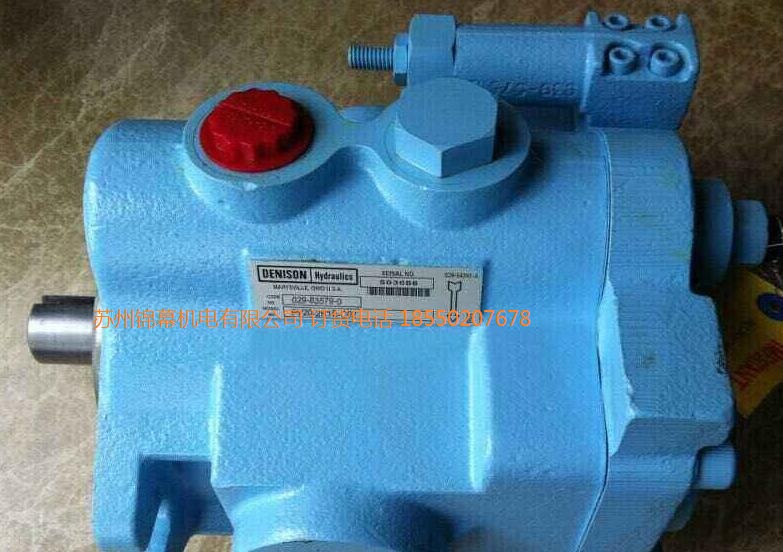

PV20-2R5D-K02 葉片泵，美國DENISON丹尼遜柱塞泵
軸向柱塞泵的安裝
(1)安裝前，應將所有待安裝的零件或部件全部再查看一次，做出記載。
(2)清除各個部位特別是尖角部分的毛刺。
(3)各零件在安裝前應細心清洗，謹防雜質、灰塵、污物等混進泵內個合作間的外表間，避免劃傷各合作件的光潔外表。
(4)安裝時力戒擊打，硬是須擊打時不能直接用榔頭擊打零件，要經(jīng)過中心物（如紫銅棒）墊著。
PV20-2R5D-K02 葉片泵，美國DENISON丹尼遜柱塞泵
Z2DB6VD3-42/50V Z2DB6VD3-42/100V Z2DB6VD3-42/200V Z2DB6VD3-42/315V
Z2DB6VD7-42/50V Z2DB6VD7-42/100V Z2DB6VD7-42/200V Z2DB6VD7-42/315V
(5)安裝時要謹防定心繃簧的鋼球脫落，可先將鋼球涂改清洗黃油，使鋼球黏在繃簧內套或回程盤上，再進行安裝。不然若安裝時鋼球落人泵內，則工作時必定將泵內別的零件打壞，使泵無法再修理，對此務必留意。
泵配流面部分圖 (6)泵體與配流盤的接臺面上有一定位銷，在通常情況下不要拔出。如因修磨配流盤端面拔出后，重新安裝時應留意定位銷對泵體上銷孔的準確方位，裝錯則不能正常吸油。如圖X所示，若液壓泵正常工作（按A向），則定位銷有必
PV20-2R5D-K02 葉片泵，美國DENISON丹尼遜柱塞泵
IVP1-10-F-R IVP1-11-F-R IVP1-12-F-R IVP1-14-F-R IVPV4-67-F-R,
IVP2-10-F-R IVP2-12-F-R IVP2-14-F-R IVP2-15-F-R IVPV4-60-F-R
要裝在孔 1內；若液壓泵反向工作（按B向），則定位銷有必要裝在孔2內；若需將液壓泵該做成液壓馬達運用，則無論正轉或回轉，定位銷有必要裝在孔3內。
(7)變量頭裝好后，應在0°～21°內調節(jié)自若，最終調定變量頭斜角應為20°30′，并在外表粗糙度符合要求的外表上涂上一層潔凈的機械油。
(8)擰緊螺釘時，應穿插對稱均勻受力，分次擰緊，并一面用手滾動泵軸，確保滾動靈敏平穩(wěn)、無輕重紛歧的阻滯景象。
PV20-2R5D-K02 葉片泵，美國DENISON丹尼遜柱塞泵
EIPC3-032RK20-1X EIPH2-011RP30-1X EIPH3-032RA23-10 EIPH6-064RX20-1X EIPH3-032RP30-1X
EIPH2-011RK00-10 EIPH2-004RP30-1X EIPH3-064RK23-10 EIPH2-019RK03-10 EIPH2-022RK03-10
