第一章 產品簡介
一、概述

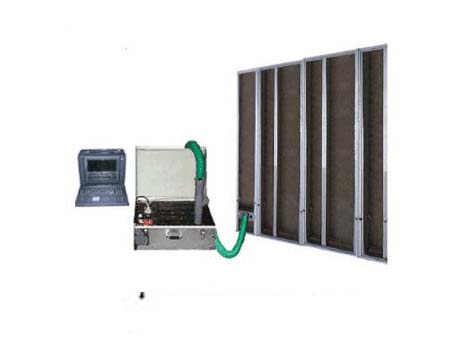

MCXS型系列門窗物理性能檢測設備是在原有國內門窗物理性能檢測設備的基礎上，吸取國內同類其他產品的經驗優點,特別是為適應國家關于門窗物理性能 (三性) 的最新標準要求, 而開發研制的現場三性檢測設備新產品。該產品具有外表美觀，結構緊湊，操作簡便等諸多優點。是科研、質檢、生產廠等開展該項檢測單位的首選設備。該產品采用微機自動檢測。該產品由于具有優良的性能價格比，因此深受用戶歡迎，是一項逐漸推廣普及的檢測設備。
控制方式為全自動
二、引用標準：
1. GB5824-86 〈〈建筑門窗洞口尺寸系列〉〉
2. JG/T211-2007 《建筑外窗氣密、水密、抗風壓性能現場檢測方法》
3.GB/T 7106-2008 《建筑外窗氣密、水密、抗風壓性能檢測方法》
三、外形尺寸：
控制柜: （L×B×H） 600mm×450mm×600mm
靜壓箱（1818）:（L×B×H） 1800mm×100mm×1800mm
四、型號說明：
MC— XS —18 18
試件最大高度
試件最大寬度
物理性能三性
門窗物理性能檢測設備
五、主要性能參數：
配帶動力：交流～220V，3.5kw
風壓值測定范圍（抗風壓性）：-2000～2000Pa
空氣流量測定范圍（氣密性）：0.2～326m3/h
噴淋量范圍（水密性）： 63～630L/h
5、 位移量測試范圍（變形檢測）：0～20mm
6、壓力變送器精度： (1).抗風壓： 0.25級
(2).氣密性： 0.5級
(3).水密性： 0.25級
空氣流量計精度：1.5級
第二章 結構說明
一、設備主要結構及功能說明
該設備主要由以下七部分組成，
控制柜系統; 風機系統; 噴淋控制系統;空氣流量測試系統; 靜壓箱系統; 壓力變送系統 。
1 .控制柜系統:
1.1MCXS型控制系統主要由微機控制系統及電氣系統兩部分組成。當試件裝夾完成后, 測試人員通過微機系統實現對試件的自動檢測，打印檢測結果及測試報告。
2．風機系統：
主要由高壓離心風機和變頻器兩部分組成，該系統為測試提供壓力風源。
3. 噴淋控制系統:
主要由水流量計, 各種控制閥及分路供水系統組成. 在實現國標關于“水密性能”檢測時，可在相應部位為測試提供符合流量要求的霧狀噴淋水，以模擬自然界的刮風下雨?duì)顩r。
4．空氣流量測試系統:
該系統安放在“靜壓箱”與“控制柜”相連接的管路中，主要由精
密測量管及高精度空氣流量傳感器組成，用以測量“氣密性”測試過程中通過被試件的空氣流量。
5．靜壓箱系統:
形成密閉靜壓室，以便進行各項指標的測試。
6．壓力變送系統:
該系統安放在“靜壓箱”上，主要由壓力變送器及壓力變送箱組成，
用以測量實驗過程中靜壓箱內的壓力。
二、設備的閥門，儀表，電氣開關功能及用法說明
2.1儀表，儀器
位移傳感器：量程為0~20.00mm三支,用于測量被測試件的各部分 的撓度變形值。
壓力表及壓力傳感器：用于顯示靜壓箱體內的壓力參數變化情況。
高壓量程為-2000 Pa ~+2000Pa，一塊。
低壓量程為-200 Pa ~+200Pa, 一塊。
（4）空氣流量表及空氣流量傳感器：用于測量,顯示管路系統的空氣流量
瞬時值。
量程為：0.2-326m3/h
（5）水流量計：用于顯示水流量的瞬時值。
（6）變頻調節器：用于對風機進行變頻調節。
第三章 操作規程
一、檢測準備:
1.1 試件的數量、選取方法及試件的要求：
參照國家相應標準執行。
1.2試件的裝夾：
按試件尺寸組合密封板形成靜壓室。
1.3水管路準備
連接自來水及管路系統，水調節閥應處于關閉狀態，
噴淋架上的噴淋控制閥（球閥）應處于關閉狀態。
1.4將控制柜上的電氣按鍵至于關閉狀態。
1.5檢查管路系統連接處應牢固、可靠,無滲漏現象。
二 MCXS系統操作：
(1).按下電控柜面板上“電源”旋鈕，接通電源。此時電源指示燈亮。
(2).微機操作詳見服務人員培訓。
三、 微機自動控制操作：
詳見服務人員培訓。
四、 試驗收尾
5.1 關閉設備上的儀表和閥門。
5.2 將風機，水泵旋鈕至于停止位，使風機停止運轉。
5.3 切斷電源，電源指示燈自動熄滅。
5.4 拆卸試件，設備進入維護狀態，應特別注意清潔和防銹維護。
5.5
按照國家標準及檢測單位自定的表格形式整理報告。
