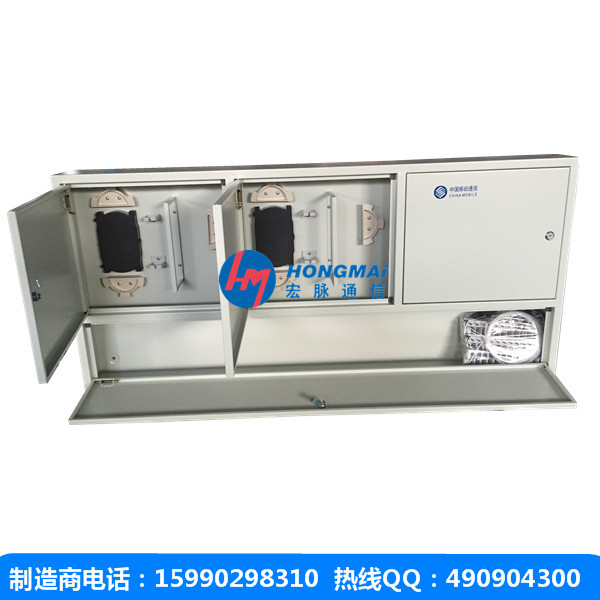

144芯三網合一光纖分纖箱 電信 移動 聯通宏脈科技
三網合一光纖分纖箱、三網合一光纖分線箱、三網合一光纖配線箱、三網合一光纖樓道箱、三網合一光纖分光箱、三網合一光纖分配箱、三網合一光纖直熔箱、三網合一光纖熔接箱、三網合一光纖網絡箱
型號： 24芯、32芯、48芯、72芯、96芯、144芯
規格：750*600*180、700*600*140、700*600*120、600*500*120
材質：冷軋板、不銹鋼
安裝方式：壁掛式、抱桿式、掛墻式、嵌入式、鑲嵌式、室外、室內等帶防水功能
使用區：移動 聯通 鐵通 電信 FTTH FTTB FTTX FTTP
三網合一即中國移動,中國聯通,中國電信伴隨社會的進步,因業務與技術的發展,相互滲透相互融合的情況下而開發的新產品。其中包括分光分纖箱,樓道綜合箱,光纖樓道箱等等。適用于光纜和配線尾纖的保護性連接,或光纖接入網中的光纖終端點。同時也適用于FTTH光纖到戶使用,可安裝于樓道,地下室,機房和大樓外墻。光纜也可以經分光配線箱與入戶光纜熔接引出,實現光纜的功能,滿足各類傳輸網絡工程的需求。用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求。
三網合一箱技術參數：
工作環境溫度：﹣40℃～﹢60℃
環境濕度：≦95%（﹢40℃）
大氣壓力：70kPa～106 kPa
箱門開啟角度：180°
接地排耐電壓水平：≥3000V（DC）/10mA/1min
絕緣電阻：≥2×1020MΩ500V產品特點：
三網合一箱優點：
1.箱體材質采用優質冷軋板（Q235-A）制成，箱體采用環氧靜電噴塑，具有耐腐蝕、耐老化；
2.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
3.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
4.在機箱形式及厚度保持一致的情況下，滿足施工過程中任意形式的接續
5.塑件部分采用阻燃ABS材質部件；
6.雙層結構設計，上層為光分路器配線層，下層為光纖熔接層；
7.光分路器模塊采用抽屜式模塊設計，具有很強的互換性和通用性；
8.采用翻板式結構，能高密度的配置端口和分光設施。
9.符合(YD/T988-2007通信光纜交接箱要求)
移動、聯通、電信<暗裝，明裝>三網合一光纖樓道箱、光纖配線箱，光纜分線箱<嵌入式三網合一光纖配線箱，鑲嵌式三網合一光纖分線箱，壁嵌式三網合一光纜分纖箱，壁掛式三網合一光纜分配箱，室內樓道三網合一配線箱>，壁掛型二網合一分纖箱，嵌入型二合一光纖配線箱
一、產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求
二、主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
三、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：145*630*800MM 700*600*150/120MM600*600*150/120MM
鑲嵌式：入墻尺寸 145*580*750MM 外墻尺寸 145*630*800MM 嵌入式 760*580*120MM
8.產品重量：壁掛式：22KG
鑲嵌式：21KG
五、訂購信息：
1.產品材料：冷軋板
2.產品顏色：常規色灰色
3.產品工藝:沖壓
4.尺寸定做
移動、聯通、電信<暗裝，明裝>三網合一光纖樓道箱、光纖配線箱，光纜分線箱<嵌入式三網合一光纖配線箱，鑲嵌式三網合一光纖分線箱，壁嵌式三網合一光纜分纖箱，壁掛式三網合一光纜分配箱，室內樓道三網合一配線箱>，壁掛型二網合一分纖箱，嵌入型二合一光纖配線箱
一、產品簡介：FTTH室外壁掛式光分路器箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于FTTH工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求
二、主要特點：
1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。
5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續
6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域
9.支持各種光纖連接頭的管理，如SC、LC、ST、MT-RJ等
三、技術參數：
1.工作溫度：-30~+60度，儲存溫度-40~+60度
2.箱門開啟角度：180°
3.大氣壓力:70Kpa-106Kpa
4.光電性能:插入損耗≤0.2dB;附加損耗≤0.2B
5.回波損耗≥45dB;附加損耗≤5dB
6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000MΩ500V(直流電)
8.抗電強度:能承受3000V(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:
1.標稱工作波長850nm\1310nm\1550nm;
2.光纖光纜符合GB/T11819和GB/T7424規范;
3.光纖活動連接器符合GB12507以及相關標準規范.
4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：145*630*800MM 700*600*150/120MM600*600*150/120MM
鑲嵌式：入墻尺寸 145*580*750MM 外墻尺寸 145*630*800MM 嵌入式 760*580*120MM
8.產品重量：壁掛式：22KG
鑲嵌式：21KG
五、訂購信息：
1.產品材料：冷軋板
2.產品顏色：常規色灰色
3.產品工藝:沖壓
4.尺寸定做
個光纖配線架應該能使局內的最大芯數的光纜完整上架，在可能的情況下，可將相互聯系比較多的幾條光纜上在一個架中，以方便光路調配。同時配線架容量應與通用光纜芯數系列相對應，這樣在使用時可減少或避免由于搭配不當而造成光纖配線架容量浪費。
（2）功能種類
光纖配線架作為光纜線路的終端設備應具有4項基本功能。
①固定功能光纜進入機架后，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護。
②容接功能光纜中引出的光纖與尾纜熔接后，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護。
③調配功能將尾纜上連帶的連接器插接到適配器上，與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插、拔；光路可進行自由調配和測試。
④存儲功能為機架之間各種交叉連接的光連接線提供存儲，使它們能夠規則整齊地放置。光纖配線架內應有適當?shù)目臻g和方式，使這部分光連接線走線清晰，調整方便，并能滿足最小彎曲半徑的要求。
隨著光纖網絡的發展，光纖配線架現有的功能已不能滿足許多新的要求。有些廠家將一些光纖網絡部件如分光器、波分復用器和光開關等直接加裝到光纖配線架上。這樣，既使這些部件方便地應用到網絡中，又給光纖配線架增加了功能和靈活性。光纖配線架主要分為：8口光纖配線架、12口光纖配線架、24口光纖配線架、48口光纖配線架
產品概述：
光纖配線架適用于外線光纜與光通信設備的連接，是具有光纜的固定、分纖緩沖、熔接、接地保護以及光纖的分配、組合、調度等功能的現代通信設備。
產品特性：
·
C型光纖配線架適用于熔配分開單元結構，機架可拆卸，易并架，可用于超大容量的光纖通信工程中。
·
機架外型美觀，結構緊湊，容量大，密度高，適用于帶狀光纜和普通光纜。
·
合理的繞線走線結構，使走線非常清晰簡潔，非常方便。
·
單元體門板可·-轉拆卸，以及整個面板正面可以90度搖開，方便光纖的安裝維護。
·
有24芯、48芯、72芯、96芯四種規格的配線單元供用戶選擇。
·
安裝好的適配器傾斜角為40℃，避免弧光直射入眼，同時可以保證光纖曲率半徑不小于40mm。
·
機架具備安全可靠的接地保護裝置。
技術特性:
·
機架高壓防護地與機架間絕緣：絕緣電阻＞20000MΩ/500V(DC)
·
機箱高壓防護接地與機箱間耐壓：＞15000V(DC)1分鐘無擊穿、無飛弧現象。
工作環境:
·
工作溫度: -40℃～+85℃
· 相對濕度：≤85%(+30℃)
·
大氣壓力：70～106Kpa早期的光傳輸系統由于光纖的光損耗較大，活動連接器的加工精度也不夠，故通常采用光纜直接終端法。具體方法是將線路側的光纖與光端機來的尾巴光纖在終端盒內作固定連接。
