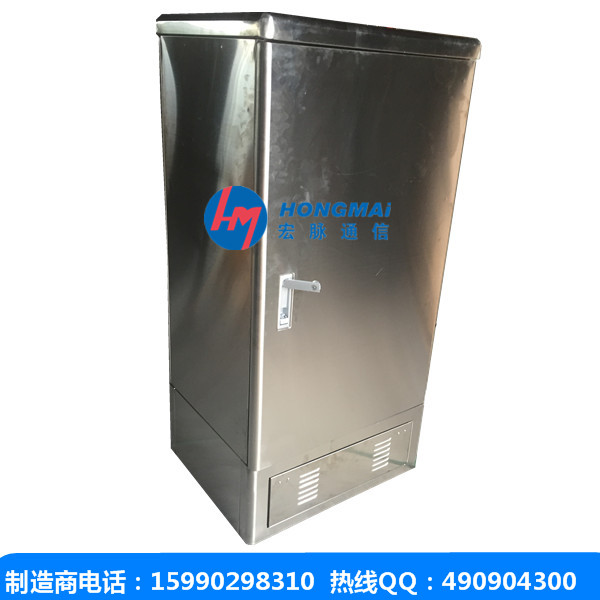

不銹鋼576芯光纜交接箱落地式2.1材質光交箱宏脈科技光纜交接箱，通常又稱為街邊柜，一般放置在主干光纜上，用于光纜分枝，它是一個無源設備，與原來的銅纜交接箱功能類似，只是將大對數的光纜，通過光纜交接箱后，分為不同方向的幾個小對數光纜，當然，這個功能光纜接頭盒也可以實現，但不同的是，光纜交接箱可以實現光纜的跳接，也可以用于測試和維護。一般，光纜交接箱是饋線光纜和配線光纜的劃分點。
分光器，通俗的說，是用于將一根纖芯中的光束，通過物理通道，廣播到多個纖芯中。目的是為了提高主干光纖的利用效率，減少主干光纖的對數。[1]
目錄
-
1 結構
-
2 特點
-
3 分類
-
4 使用條件
-
5 技術參數
-
6 功能要求
-
7 安裝說明
結構
編輯
1．宏脈科技外觀設計產品的名稱：光交箱。2．本外觀設計產品的用途：本外觀設計產品用于通信系統、電力系統、交通控制系統及有線電視系統用通信網絡中的主干光纜與配線光纜的連接、分配及調度。3．外觀設計的設計要點：1）設計要點在于產品的形狀及表面的凹凸紋理；2）本外觀設計產品的底面為不常見，省略仰視圖；左視圖與右視圖完全相同，省略右視圖，主視圖與后視圖完全相同，省略后視圖。4．最能表明設計要點的圖片：立體圖。
2.一般的光纜交接箱均由：箱體、一體化熔接盤、光纜固定板、 掛纖柱幾部分組成。
特點
編輯
宏脈科技交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
模塊化設計，布局合理，功能多，密度大。
采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
接地方式：箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。
箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
機架有良好的接地系統。
機內塑料件采用阻燃材料。
分類
編輯
按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料（SMC）。
按容量分類，光纜交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576 芯幾種。
使用條件
編輯
工作溫度：-40℃～+60℃
相對濕度：≤95% （+40℃時）
大氣壓力：70～106Kpa
貯運溫度：-40℃～+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
技術參數
編輯
絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
耐電壓水平：接地裝置與箱體金工件之間的耐電壓水平應不小于3000V（直流電）1min不擊穿無飛弧。
光纖連接器損耗（含插入、互換、重復性）不大于0.5dB。光纖連接器回波損耗：PC型≥40dB UPC型≥50dB APC型≥60dB
光纖連接器插拔耐久壽命>1000次
宏脈科技箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
功能要求
編輯
1．光纜固定與保護功能：應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2．光纜終接功能：應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3．調線功能：通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4．光纜纖芯和尾纖的保護功能：光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5．容量：每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
安裝說明
編輯
1.宏脈科技落地安裝時：先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘, 地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.宏脈科技架空安裝時：在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。[2-3]
