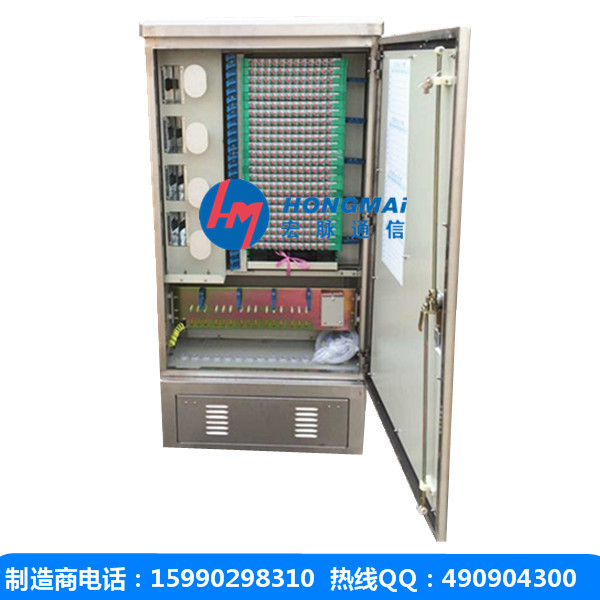

288芯不銹鋼光纜交接箱室外光交箱宏脈通信光纜交接箱是一種為主干層光纜、配線層光纜提供光纜成端、跳接的交接設備。光纜引入光纜交接箱后，經固定、端接、配纖以后，使用跳纖將主干層光纜和配線層光纜連通。
宏脈光纜交接箱主要是用于光纜接入網中主干光纜與配線光纜交接處的接口設備。光纜交接箱的結構主要由箱體、內部金工件、光纖活動連接器及備附件組成。按照使用場合不同，可分為室內型和室外型兩種，并可以落地、架空、壁掛安裝。室外型的光纜交接箱的箱體外形尺寸不宜超過1 600 mm′1 100 mm′400 mm（高′寬′深）。
中文名光纜交接箱環境溫度-40℃-+60℃相對濕度≤95%大氣壓力70kpa-106kpa目錄
-
1 性能
-
2 容量
-
3 特點
-
?? IP65級不銹鋼
-
?? SMC
-
4 指標
-
5 重要性
-
6 裝配要求
性能
宏脈光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按國際標準，這些項目標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
①活動光纖連接器應滿足所選用型式的相關標準中規定的“插入損耗”和“回波損耗”的要求。
②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。
③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。
④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。
容量
宏脈光纜交接箱的容量是指光纜交接箱能成端纖芯的數目。容量的大小與箱體的體積、整體造價、施工維護難度成正比，所以不宜過大。在實際設計和工程中，人們對光纜交接箱的容量問題似乎僅僅要求容量越大越好，但這樣可能帶來的后果是：箱體體積增大、設備價格增高。實際上，我們經常所說的交接箱的容量應該指的是它的配纖容量，即主干光纜配纖容量與分支光纜配纖容量之和?！」饫|交接箱的容量實際上應包括主干光纜直通容量、主干光纜配纖容量和分支光纜配纖容量3部分。
特點
IP65級不銹鋼
●箱體采用高強度不銹鋼板制成，強度高，防老化，抗腐蝕，并能抵御意外或惡性破壞
●箱體所有邊角全部使用專用圓角成型模具成型，表面處理采用拉絲或靜電噴塑，外表美觀
●箱體采用雙層結構，中間充有高性能隔熱材料，具有良好的隔熱效果，能有效防止箱內水汽凝結
●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好
●采用12芯熔接配線一體化模塊
●可安裝有FC、SC光纖適配器
●有可靠的光纜固定和接地保護裝置
●適合于單芯和帶狀光纜的成端
SMC
●宏脈箱體采用高強度的國際航空材料SMC（玻璃纖維增強不飽和聚酯塑料）經高溫模壓而成，使用壽命長，防老化、抗輻射；表面不需任何防護，具備全天候防護功能
●箱體厚實，具有良好的隔熱效果，能有效防止箱內水汽凝結
●箱門采用特種密封門封、防水門鎖及三點式門銷鎖定，安全可靠，密封性好
●采用12芯熔接配線一體化模塊
●適合FC、SC光纖適配器的安裝
●有可靠的光纜固定和接地保護裝置
●適合于單芯和帶狀光纜的成端
●適用標準：YD/T 988-2007
指標
連接器損耗（插入，重復）：≤0.5db
回波損耗：pc≥40db, UPC≥50dB, APC≥60dB
光纖轉接器插拔1000次變化量≤0.2dB
重要性
宏脈業務驅動網絡發展，電信業務在新的形勢和新的機遇下，迎著3G網絡的不斷推進建設，F(xiàn)TTH建設步伐不斷加快，三網融合建設蓄勢待發，電信業務發發展形勢一片大好，但是對于電信企業來說，效益才是發展的硬道理，也就是說，在這樣的新形勢下，如何贏得市場，如何擁有大量的用戶，在市場上搶得先手，這才是最關鍵的。對于電信企業來說，首先要打造一個穩固的基礎網絡，擁有豐富的基礎資源，也就是說，如何建設一個資源豐富、網絡穩定可靠的網絡光纖物理網絡，這是需要電信企業思考的問題，而光交接箱在整個本地光纜網建設中將起到很重要的作用，有助于光纜建設的擴展和延續。
在本地光纜網建設中為了提高光纜主干的利用率，減少光纜接頭引入的開撥次數，有效提高光纜的安全性和可靠性，建議在光纜的主干路由上設立必要的光纜交接箱。光纜交接箱的用戶側光纜，可以根據用戶的發展需求進行逐一上箱，交接箱容量的選擇可以以288芯為主。交接箱的主干光纜，應就近接入基站(接入層節點)。為了增加接入的靈活性，光纜的一部分主干纖芯可接在匯接層節點上。
光纜在建設中有兩種組網方式：總線式結構和環型結構。線式結構是指從局端到各光纜交接箱只使用一條大對數光纜連接的網絡結構，它一般使用在業務量少，范圍不大的非重點地區。環型結構是指所有光纜交接箱共同使用一條大對數光纜，光纜首尾在局端終端，自成一個封閉回路的網絡結構，纖芯分配與總線式結構一樣。
總之，光交接箱在本地光纜網中的應用重要是對光纜纖芯的有效管理和合理規劃利用，提高光纜纖芯的精細化管理，同時使光纖網絡的建設具備靈活性和很好的擴展性，讓光纜物理網絡更好的服務于電信業務的發展建設。
裝配要求
①箱門開啟角度應不小于120°。
②門鎖的啟閉靈活可靠。
③保護接地處應具有明顯的接地標志。
④光纜光纖無論在箱內何處布放轉彎，應保證其彎曲半徑不小于30mm。
⑤光纜引入口的設置應保護光纜引入時，其彎曲半徑大于光纜直徑的20倍。
光纜交接箱，通常又稱為街邊柜，一般放置在主干光纜上，用于光纜分歧，它是一個無源設備，與原來的銅纜交接箱功能類似，只是將大對數的光纜，通過光纜交接箱后，分為不同方向的幾個小對數光纜，當然，這個功能光纜接頭盒也可以實現，但不同的是，光纜交接箱可以實現光纜的跳接，也可以用于測試和維護。一般，光纜交接箱是饋線光纜和配線光纜的劃分點。
分光器，通俗的說，是用于將一根纖芯中的光束，通過物理通道，廣播到多個纖芯中。目的是為了提高主干光纖的利用效率，減少主干光纖的對數。
基本信息
-
-
特點
模塊化設計，布局合理，功能多，密度大
1.外觀設計產品的名稱:光交箱。2.本外觀設計產品的用途:本外觀設計產品用于通信系統、電力系統、交通控制系統及有線電視系統用通信網絡中的主干光纜與配線光纜的連接、分配及調度。3.外觀設計的設計要點:1)設計要點在于產品的形狀及表面的凹凸紋理;2)本外觀設計產品的底面為不常見，省略仰視圖;左視圖與右視圖完全相同，省略右視圖，主視圖與后視圖完全相同，省略后視圖。4.最能表明設計要點的圖片:立體圖。
2.一般的光纜交接箱均由:箱體、一體化熔接盤、光纜固定板、 掛纖柱幾部分組成。
交接箱具有配線、熔接、貯纖、調纖功能，有頑強地抗野外環境的性能，并能抵受劇烈的氣候變化和惡劣的工作環境，箱體密封性能良好，防護等級達IP65級要求。
箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤、掛線鉤，方便用戶操作。
模塊化設計，布局合理，功能多，密度大。
采用防盜門鎖形，安全可靠，具有良好的防破壞功能。箱體有靈活的進出光纜結構和靈活的內連接結構。
可采用FC或SC型適配器，適配器40°斜角，可避免弧光直射人眼。
光纜加強芯根據客戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。
接地方式:箱體共有兩層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。
在箱體內設有專門的光纜直通熔接區，兩端光纜在直通熔接區內連通。
箱體底部高、空間大，便于光纜引入時有更大的曲率半徑，安裝操作施工方便。
機架有良好的接地系統。
機內塑料件采用阻燃材料。
按材質分類，可分為IP65級不銹鋼和不飽和聚酯玻璃纖維增強材料(SMC)。
按容量分類，光纜交接箱主要有48 芯、72芯、96 芯、144 芯、288 芯、360芯、576 芯幾種。
工作溫度:-40℃~+60℃
相對濕度:≤95% (+40℃時)
大氣壓力:70~106Kpa
貯運溫度:-40℃~+60℃
防潮防雨防塵防盜符合 YD/T988-1998標準
折疊編輯本段技術參數
絕緣電阻:接地裝置與箱體金工件之間的絕緣電阻應不小于2x104MΩ,試驗電壓為直流電500V。
耐電壓水平:接地裝置與箱體金工件之間的耐電壓水平應不小于3000V(直流電)1min不擊穿無飛弧。
光纖連接器損耗(含插入、互換、重復性)不大于0.5dB。光纖連接器回波損耗:PC型≥40dB UPC型≥50dB APC型≥60dB
光纖連接器插拔耐久壽命>1000次
箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
1.光纜固定與保護功能:應具有光纜接入，固定和保護裝置。該裝置將光纜引入并固定在機架上，保護光纜入纜中纖芯不受損傷。光纜金屬部分與機器絕緣，固定后的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。
2.光纜終接功能:應具有光纖終接裝置，該裝置便于光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞光纜纖芯、尾纖不受損傷。
3.調線功能:通過光纖跳線連接器接頭。能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4.光纜纖芯和尾纖的保護功能:光纜開剝后纖芯有保護裝置并固定后引入光纖終接裝置。
5.容量:每機架容量和單元容量(按適配器數量確定)應在產品企業標準中作出規定，光纖終接裝置，尾纖盤線裝置，適配器卡座，尾纖及適配器，在滿容量范圍內應能成套配置。
1.落地安裝時:先在預制的水泥基座上按安裝尺寸預留4個M12的地腳螺釘,
地腳螺釘凸出基座表面約為150mm，安裝時先打開設備門，將設備內底部的兩個插銷拔出，并打開設備底座面板，將設備放在水泥基座上，用螺母將底座內的地腳螺釘擰緊，合上基座面板，插好插銷，鎖緊面板。
2.架空安裝時:在站臺適當位置留出4個φ13孔,根據安裝尺寸將設備固定可靠。
