最近中文字幕在线mv视频在线,中文字幕无码家庭乱欲,一区二区伊人久久大杳蕉 ,亚洲综合国产一区,夜夜爽www

產(chǎn)品簡(jiǎn)介
高溫玻璃鱗片膠泥施工--超低價(jià)格
高溫玻璃鱗片膠泥施工--超低價(jià)格
產(chǎn)品價(jià)格：￥17
上架日期：2017-06-28 14:38:56
產(chǎn)地：河北大城
發(fā)貨地：河北大城
供應(yīng)數(shù)量：不限
最少起訂：1千克
瀏覽量：62
資料下載：暫無資料下載
其他下載：暫無相關(guān)下載
詳細(xì)說明

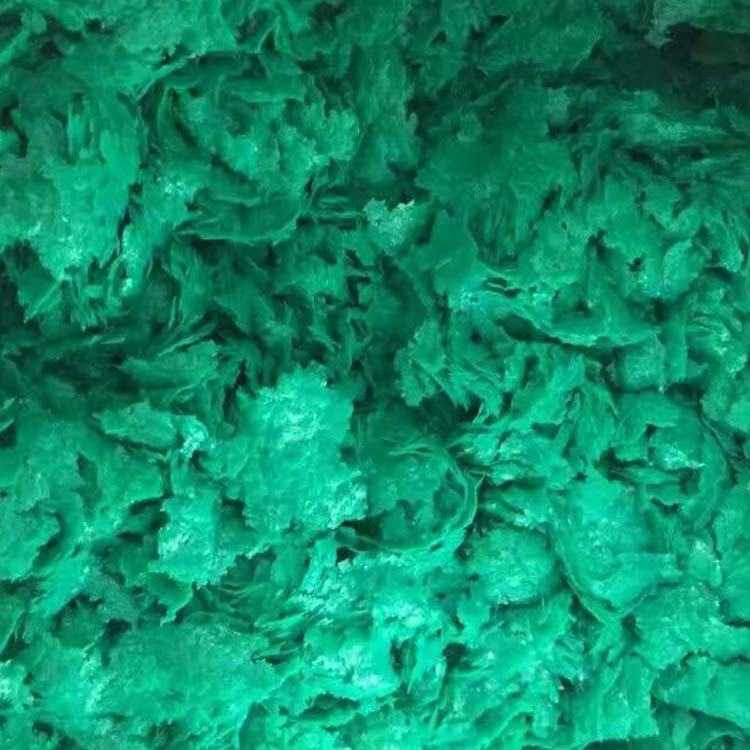

    1 玻璃鱗片膠泥耐腐蝕性能好。由于VEGF鱗片膠泥采用的基體樹脂是高性能的乙烯基酯樹脂該類型樹脂具有較環(huán)氧樹脂更好的耐腐蝕性能。

    2 較低的滲透率。VEGF鱗片膠泥的抗水蒸汽滲透率比普通環(huán)氧樹脂涂料高6-15倍比普通環(huán)氧FRP高4倍。

    3 VEGF鱗片膠泥具有較強(qiáng)的粘結(jié)強(qiáng)度不僅指樹脂基體與其中的玻璃鱗片之間的粘結(jié)強(qiáng)度較高而且VEGF鱗片膠泥與混凝土或碳鋼基材之間的粘結(jié)強(qiáng)度高與鋼板的粘結(jié)強(qiáng)度≥2.0Mpa與混凝土的粘結(jié)強(qiáng)度≥2.5Mpa 。因此VEGF鱗片膠泥涂層不易產(chǎn)生龜裂、分層或剝離附著力和沖擊強(qiáng)度較好從而保證較好的耐蝕性。

    4 耐溫差熱沖擊性能較好。涂層中由于含有許多玻璃鱗片因此消除了涂層與鋼鐵之間的線膨脹系數(shù)的差別VEGF鱗片膠泥涂層的線膨脹為11.5×10-6/℃,鋼鐵的線膨脹系數(shù)為12×10-6/℃兩者之間比較相近使VEGF鱗片膠泥適合于溫度交變的重腐蝕環(huán)境如電力系統(tǒng)中的FGD。在某些非正常情況下FGD中的某些階段溫度可以達(dá)到200-250℃。我們進(jìn)行了耐熱沖擊性能試驗(yàn)即把涂有VEGF膠泥的鋼板交變放置在100℃沸水和0℃的冰水各1小時(shí)經(jīng)100次交變?cè)囼?yàn)后未能有異?，F(xiàn)象出現(xiàn)。

    5 耐磨性好。VEGF鱗片膠泥在固化后的硬度較高比普通醇酸漆高2-3倍耐磨性較好如VEGF鱗片膠泥的耐磨性為120mgCS-17W-500g情況下而受外機(jī)械損傷時(shí)VEGF鱗片膠泥的破壞是局部的其擴(kuò)散趨勢(shì)小易于修復(fù)。

    6 具有適中的造價(jià)。目前國內(nèi)外的FGD裝置中的選材主要有鎳基耐蝕合金橡膠襯里特別是軟橡膠襯里合成樹脂涂層特別是帶玻璃鱗片的樹脂玻璃鋼耐蝕塑料如聚四氟乙烯不透性石墨耐蝕硅酸鹽材料如化工陶瓷人造鑄石等等。

    7 玻璃鱗片膠泥工藝性較好。由于VEGF鱗片膠泥的固體成份較高可以一次性成較厚的涂層涂層方法可以是噴涂spay coating、滾涂(trowel coating)、刷涂roller coating等成型工藝室溫下固化的特點(diǎn)。在VEGF鱗片膠泥涂層使用幾年后若出現(xiàn)遭損壞的情況只需在該處作簡(jiǎn)單的處理即可進(jìn)行修復(fù)并可繼續(xù)使用而不影響使用性能具有修補(bǔ)性好的特點(diǎn)。

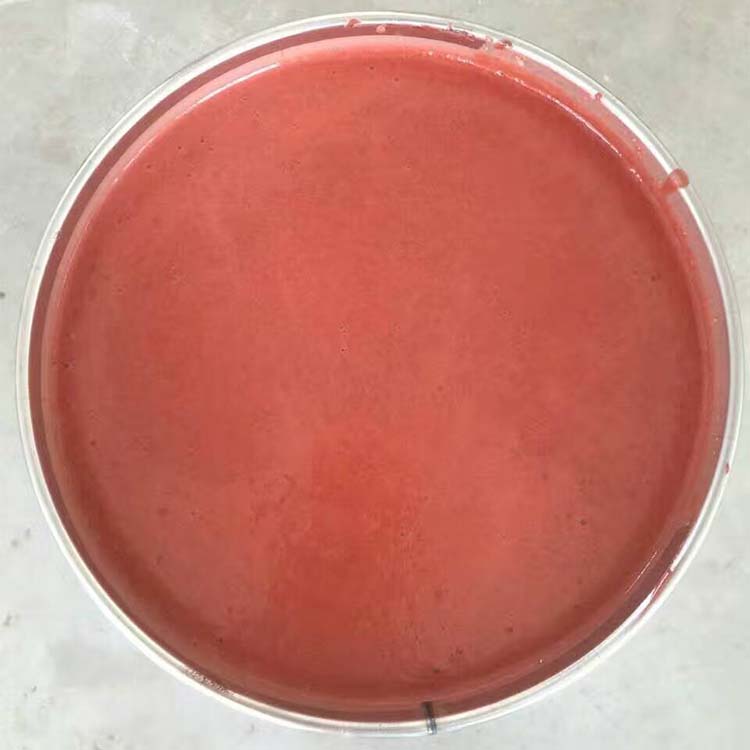

    玻璃鱗片膠泥物理參數(shù)：
    體積固含量：100%
    比重：1.38g/㎡
    理論涂布率：本品理論涂覆量為1.38kg/㎡(以1mm厚干膜計(jì))
    最長(zhǎng)使用年限：13年。
    施工周期：20—30天
    耐蝕性能 介質(zhì)名稱 耐蝕性能
    硫酸 ≤60% 耐 醋酸≤10% 耐
    鹽酸 ≤31% 耐 鉻酸≤10% 耐
    硝酸≤10% 耐 混合污水 耐
    氫氧化鈉 ≤10% 耐 氫氟酸 ≤5% 耐
    備注：常溫以上只是部分耐防腐介質(zhì),不應(yīng)視為產(chǎn)品規(guī)格,詳情咨詢。

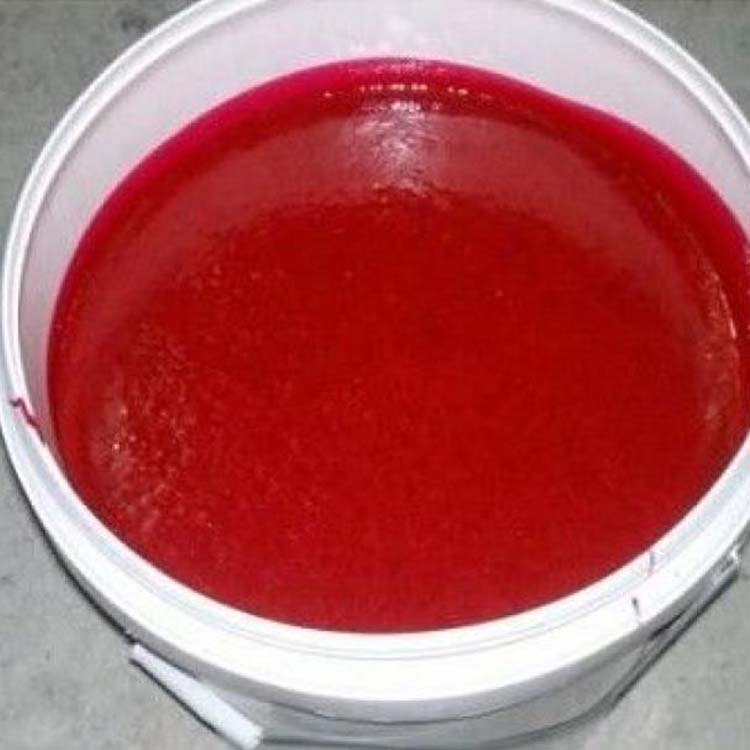

    名稱：玻璃鱗片膠泥（中溫型）
    組成：甲基丙烯酸系列乙烯基樹脂，玻璃鱗片，助劑，固化劑，促進(jìn)劑
    特性：耐化學(xué)性、耐溶劑性、抗?jié)B透性優(yōu)良，同鐵及非金屬的粘結(jié)性優(yōu)良，涂層平整光滑，涂刷加工性能優(yōu)良。
    主要用途：電廠煙氣脫硫裝置、各種化工設(shè)備襯里防腐等
    標(biāo)準(zhǔn)涂層：2mm/2-3遍完成
    涂刷方法：刮板刮涂，抹子抹涂
    性能特點(diǎn)：

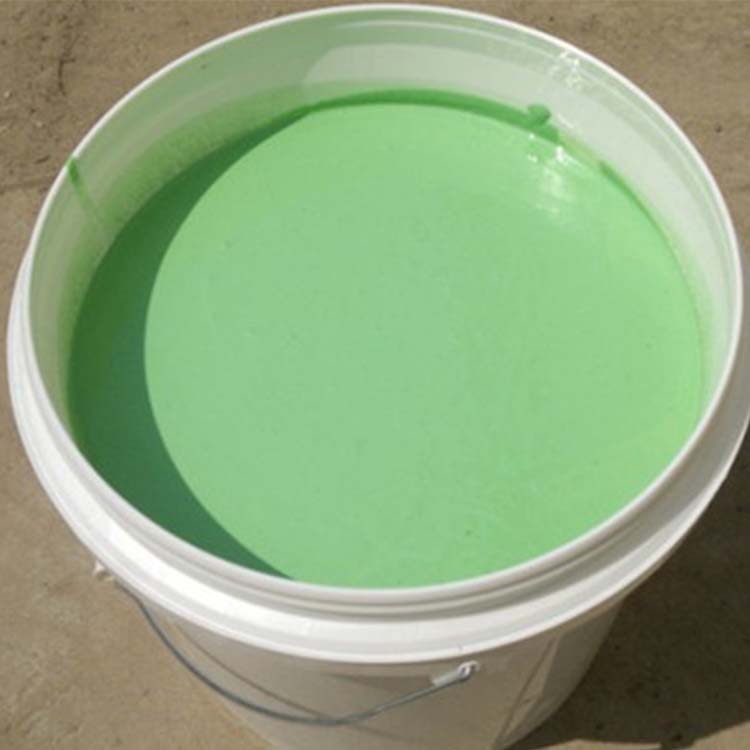

    顏色：白色，半透明或灰色、綠色等
    比重：1.4
       硝化反應(yīng)之后的硝基化物，往往進(jìn)行水洗中和精制。這個(gè)過程的設(shè)備稱硝化精制罐。如果是混酸硝化，混酸中的硝酸在硝化過程被反應(yīng)消耗掉，沒有反應(yīng)的硝酸一般在2%~3%；硫酸在精制前先進(jìn)行分離，因此硫酸在硝基化合中也較稀。以間苯二胺生產(chǎn)為例，硝化工藝是硝基苯用混酸硝化，生成件二硝基苯。間二硝基苯中含有微量的硝酸和少量硫酸，需在精制罐中水洗中和。中和用堿為40%NaOH，中和至pH≈8，升溫至85℃，并自然降溫至65℃。加壓硫酸鈉進(jìn)行精制，在攪拌下進(jìn)行中和，再入水中靜置，分出母液，然后進(jìn)行水洗。
    可以看出，硝化精制過程中的腐蝕介質(zhì)為酸堿交替，并含有少量硝酸，在攪拌下間二硝基苯為固體顆粒，有磨損現(xiàn)象。從防腐蝕角度看，以環(huán)氧樹脂膠泥砌襯輝綠巖板防腐襯里為宜。生產(chǎn)實(shí)踐證明，上述方法施工硝化物精致罐的防腐襯里可使用5年以上。環(huán)氧樹脂膠泥對(duì)5%以下的硝酸耐腐蝕性優(yōu)于呋喃樹脂，用環(huán)氧樹脂膠泥砌襯耐酸瓷磚或輝綠巖板防腐襯里，在染料及中間體生產(chǎn)中用硝化后物料精制設(shè)備防腐上得到廣泛應(yīng)用，并且是成功的。舊脫硫塔內(nèi)襯玻璃鱗片脫落防腐維修
    環(huán)氧數(shù)值膠泥配方為：E44π環(huán)氧樹脂100份，固化劑T31.25~30份，丙酮5~10份，鄰苯二甲酸二丁酯30份，輝綠巖粉150~200份。配制時(shí)，先將環(huán)氧樹脂加熱熔化變稀，用量具稱取定量的環(huán)氧樹脂放入和泥機(jī)中；再稱丙酮和鄰苯二甲酸二丁酯，開動(dòng)攪拌；再稱取定量的T31固化劑，放入和泥機(jī)中繼續(xù)攪拌3~5min，使以上四種液態(tài)物料充分混合均勻；再加填料輝綠巖粉，充分?jǐn)嚢?，配成膠泥。
    舊脫硫塔內(nèi)襯玻璃鱗片脫落防腐維修 　　丙酮作為稀釋劑，并不參加反應(yīng)，只起開式稀釋環(huán)氧樹脂作用，在攪拌和膠泥襯磚板時(shí)，很快揮發(fā)，一般襯磚后膠泥中含丙酮很小。二丁酯為增韌劑，同時(shí)也是稀釋劑，它存在于膠泥中，起增韌作用。T31固化劑是有機(jī)胺和酚醛樹脂縮合的，有機(jī)胺是環(huán)氧樹脂的固化劑，酚醛樹脂的羥基（OH）優(yōu)勢(shì)環(huán)氧樹脂以胺為固化劑的固化促進(jìn)劑，T31毒性較小。環(huán)氧樹脂固化劑品種較多。但無論采用哪種固化劑，在大型施工前都必須做小試，根據(jù)施工溫度確定固化劑的含量。小試結(jié)果達(dá)到要求之后再進(jìn)行大型施工。
    襯里施工溫度在20℃以上。如果施工現(xiàn)場(chǎng)溫度低，可采取加熱保溫措施。耐酸磚板必須清潔干燥，為了便于施工可將磚板預(yù)熱到40℃左右。施工過程中嚴(yán)格按規(guī)范施工，膠泥飽滿，磚縫橫平豎直。磚縫寬度1~1.5mm，膠泥厚度5mm。襯里施工完后自然養(yǎng)護(hù)2~3天，然后進(jìn)行處理，即在30~40℃下保持4h，再在50~60℃下保持20h，然后停止熱處理。作為化工反應(yīng)設(shè)備磚板襯里施工完后必須進(jìn)熱處理，使樹脂膠泥充分固化，提高襯里的物理機(jī)械性能和耐化學(xué)腐蝕性。

在線詢盤/留言
    • 免責(zé)聲明：以上所展示的信息由企業(yè)自行提供，內(nèi)容的真實(shí)性、準(zhǔn)確性和合法性由發(fā)布企業(yè)負(fù)責(zé)，本網(wǎng)對(duì)此不承擔(dān)任何保證責(zé)任。我們?cè)瓌t 上建議您選擇本網(wǎng)高級(jí)會(huì)員或VIP會(huì)員。
    企業(yè)信息
    大城縣華創(chuàng)保溫機(jī)械設(shè)備廠
    會(huì)員級(jí)別：金牌會(huì)員
    ------------ 聯(lián)系方式 ------------
    聯(lián)系人：王經(jīng)理（小姐）
    聯(lián)系電話：0316-5726718
    聯(lián)系手機(jī)：13831694769
    傳真號(hào)碼：0316-5726718
    企業(yè)郵箱：825436297@qq.com
    網(wǎng)址：dchc88.jdzj.com
    郵編：65900
    推薦供應(yīng)
    0571-87774297
