一、工作原理：

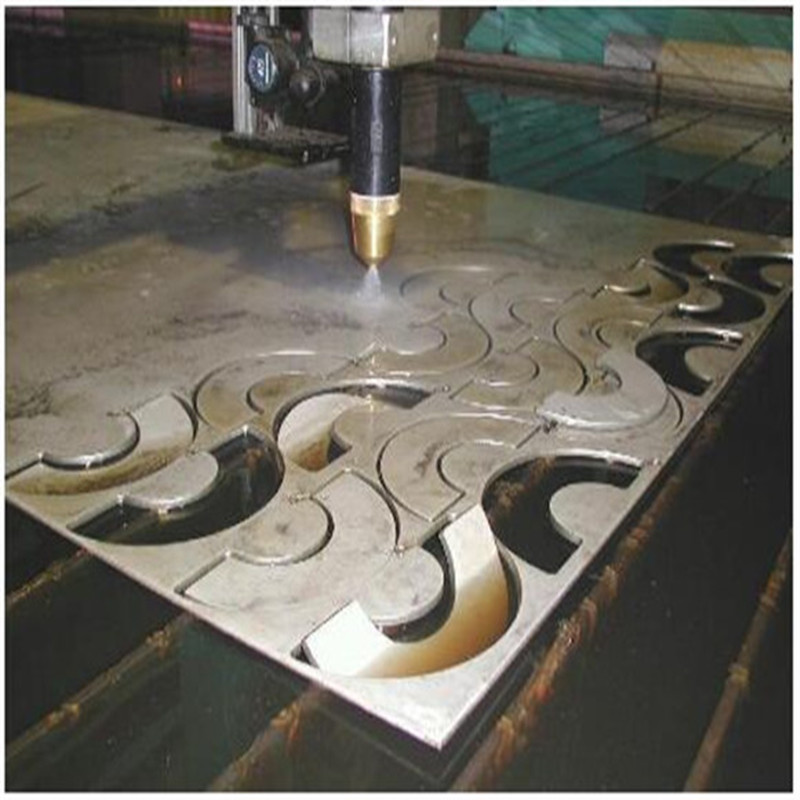

數控水下等離子切割機是一種新型的熱切割設備。它的工作原理是以高溫高速等離子弧為熱源，將被切割的金屬局部熔化，并同時用高速氣流將已熔化的金屬吹走，形成狹窄切縫。該設備不僅切割速度快、切縫狹窄、切口平整、熱影響區小、工件變形度低、 操作簡單, 而且具有顯著的節能、節料效果。
水下等離子切割方式：適用于不銹鋼、鋁、銅、鑄鐵、碳鋼等各種金屬材料切割。
二、有關性能特點：
1、機架龍門結構，系統剛性好，傳動精度高。
2、雙邊驅動，運行平穩。
3、火焰/等離子兩用數控切割系統，操作方便。
4、 全自動AcadRcam圖形編程軟件，套料簡單。
三、NCL系列規格型號：
|
項目 |
NCL-3.0
|
NCL-4.0
|
NCL-5.0
|
NCL-6.0
|
NCL-8.0
|
|
軌 距 （mm）
|
3000
|
4000
|
5000
|
6000
|
8000
|
|
有效切割寬度
|
2500
|
3500
|
4500
|
5500
|
7500
|
|
機床寬度 （mm）
|
3500
|
4500
|
5500
|
6500
|
8500
|
|
標配割炬數量 （套）
|
1
|
2
|
2
|
2
|
2
|
|
軌道長度 （m）
|
4、6、8、10、12…… 軌道：2米/節 ，可任意選配軌道長度
|
||||
|
割炬行程 （mm）
|
150
|
||||
|
切割厚度
|
等離子切割：1 ~ 50 mm (根據等離子電源大小)
|
||||
|
切割速度
|
等離子切割：0 ~5000 mm/min
|
||||
|
空程速度
|
0 ~ 6000 mm/min
|
||||
|
電 源
|
AC220 V/ 380 V 50HZ
|
||||
|
機床驅動電機功率
|
800 W/ 2500W
|
||||
|
切割方式
|
等離子切割：壓縮空氣、氧氣、氮?dú)獾?/span>
|
||||
|
驅動方式
|
雙邊驅動
|
||||
