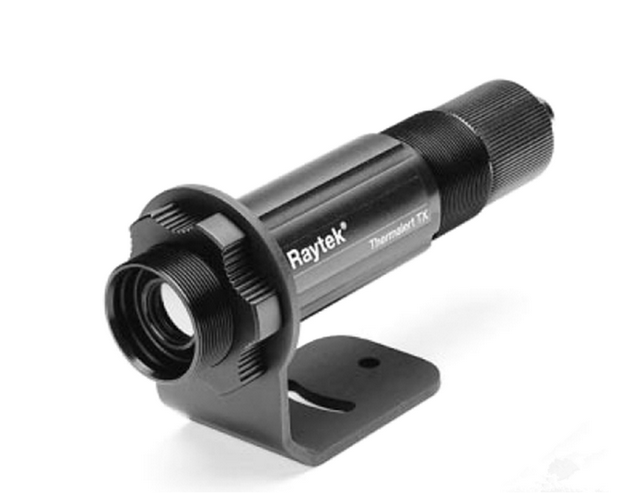

Thermalert TX |
|
Thermalert TX紅外線溫度傳感頭現有兩種配置可選：
•
溫度測量范圍：-18oC 至 2000°C (0oF 至 3600°F)
•
光學分辨率高達 60:1
•
單個網絡中可點對點或多點安裝多達15個傳感器
•
用于玻璃和塑料應用的特殊型號
1. TX基本型傳感頭 單探頭使用時提供優良性能.
2. TX智能型傳感頭, 具有遠程尋址功能，可以方便安裝在多點網絡上如監測玻璃和塑料的工藝生產線。TX系列智能型傳感頭在簡單的二線回路上采用HART通訊協議進行通訊。輸出信號同時包括工業標準的4-20mA和數字信號。
Thermalert TX一般性能指標:
- 簡單的二線安裝
- 溫度范圍寬，從-18° 到 2000°C (-0° to 3600°F)
- 對于TX智能型傳感頭可同時有4-20 mA和數字輸出
- 耐用的傳感頭符合NEMA-4 IP 65標準
- 先進的信號處理
- 點對點或者多點安裝（最多安裝15個傳感頭）
- Windows操作系統軟件，可進行遠程設置和顯示
- 多種焦距范圍可選
- 有玻璃和塑料的專用型號
DataTemp TX軟件
專門為PC機上的運行而編寫的DataTemp TX軟件大大簡化了Thermalert TX的操作。DataTemp TX軟件允許你設定溫度和輸出范圍、發射率、報警點，而且在實時圖形顯示上，可以從一個點或者多個傳感頭監測溫度數據。你可以記錄和保存這些數據并導入總分析表和數據庫程序。程序還有下拉菜單、友好用戶界面，外加在線提示信息和幫助。
TX系列固定（在線）紅外測溫儀包含如下型號：
TXSLTSF，TXSLTCF1，TXSLTCF2，TXSLTPSF
TXSLT0SF，TXSLT0CF1，TXSLT0CF2，TXSLT0PSF
TXSMTSF，TXSMTCF1，TXSMTCF2，TXSMTPSF
TXSHTSF，TXSHTCF1，TXSHTCF2，TXSHTPSF
TXSG5SF，TXSG5CF1，TXSG5CF2，TXSG5PSF
TXSP7SF，TXSP7CF1，TXSP7CF2，TXSP7PSF
TXFLTSF，TXFLTCF1，TXFLTCF2，TXFLTPSF
TXFLT0SF，TXFLT0CF1，TXFLT0CF2，TXFLT0PSF
TXFMTSF，TXFMTCF1，TXFMTCF2，TXFMTPSF
TXFHTSF，TXFHTCF1，TXFHTCF2，TXFHTPSF
TXFG5SF，TXFG5CF1，TXFG5CF2，TXFG5PSF
TXFP7SF，TXSFP7CF1，TXFP7CF2，TXFP7PSF
TXCLTSF，TXCLTCF1，TXCLTCF2，TXCLTPSF
TXCLT0SF，TXCLT0CF1，TXCLT0CF2，TXCLT0PSF
TXCMTSF，TXCMTCF1，TXCMTCF2，TXCMTPSF
TXCHTSF，TXCHTCF1，TXCHTCF2，TXCHTPSF
TXCG5SF，TXCG5CF1，TXCG5CF2，TXCG5PSF
TXSCP7SF，TXCP7CF1，TXCP7CF2，TXCP7PSF
TX系列為2線制,4～20毫安線性輸出探頭,標準包裝包括:一個安裝螺母，一個固定支架和一本操作手冊。電纜須用戶自己提供。
部件號 描述
A :名稱
S*....兩線制智能型（遠程尋址，HART協議）
F.....兩線制基本型（℉，僅帶發射率開關）
C.....兩線制基本型（℃，僅帶發射率開關）
智能型TX探頭要求使用 XXXTXACRCK 來調節設置.
B （溫度范圍—光譜響應）
LT....低溫型：-18℃～500℃，8～14mm，N/C
LT0...低溫型：0℃～500℃，僅TXC型，8～14mm.N/C
MT....中溫型：200℃～1000℃，3.9mm
HT....高溫型：500℃～2000℃，2.2mm
G5....玻璃型：250℃～1650℃，5mm
P7....塑料型：10℃～360℃，7.9mm
C : （焦距）
SF....33:1，標準焦距，適于所有型（HT型為60:1）
CF1...近焦1型，不適于G5、P7 型
CF2...近焦2型，不適于G5、P7型
PSF...15:1，塑料菲涅耳透鏡,標準焦距，適于LT、LT0 型
提示:塑料菲涅耳透鏡,標準焦距,只適用于潔凈的冷的環境下使用,或者有玻璃保護窗的情況下使用, 只適用于LT, LT0型.
名稱 說明
D (Options)（選件）訂貨時必須說明
S....不銹鋼TX探頭
W....水/空氣冷卻套，含空氣吹掃器
WS...帶不銹鋼水 /空氣冷卻套 (含空氣吹掃器)的不銹鋼TX探頭
XXXTXCERT NIST/DKD證書（必須和主機一起訂貨）
TX 保護窗口
XXXTXACTWL....LT 型的保護窗口，紅外玻璃
XXXTXACTWLI...LT 型的保護窗口，紅外玻璃;出廠前安裝
XXXTXACTWM....MT 型的保護窗口，藍寶石
XXXTXACTWH....HT 型的保護窗口，玻璃
XXXTXACTWGP...G5 和 P7 型的保護窗口，氟化鈣
XXXTXACTWLF...帶框的LT型的保護窗口，紅外玻璃
XXXTXACTWLF1..帶框的LT型的保護窗口，紅外玻璃;保護窗口的塑料膜（10張）
XXXTWLF.......10 spare plastic foils forXXXTXACTWLF1不帶框的塑料膜保護窗口（10張）
XXXTXACTWLS...不銹鋼保護窗口適用于LT 型
XXXTXACTWLSI..不銹鋼保護窗口適用于LT 型;出廠前安裝
所有保護窗口都可單獨地從工廠發貨。假如你需要在儀器出廠時安裝好，應在窗口型號后加“I”。
附件
XXXTXACRCK....遠程通訊附件適用于TXS型,包括 HART/RS232 適配器,電纜,和DataTemp Multidrop軟件
XXX2CDCPSS....24VDC 1.1A帶通用輸入的開關電源（110/220V）
XXXTXXACCA....導管適配器
RAYGPC........1/8 DIN 平面安裝顯示表,為TX探頭提供電源
RAYGPCM.......GPC表,帶3A的機械報警繼電器輸出, 完全隔離電子輸入輸出, 110/220 VAC 電源
BFATXISSET....特殊要求的 ABB 電源, 帶防爆絕緣和隔離器, 適用于TX本征安全型
XXXTXXACAP....空氣吹掃器
XXXTXXACPA....管道適配器
XXXTXXACMN....安裝螺母（備用）
XXXTXXACFB....固定支架（備用）
XXXTXXACAB....可調支架（備用）
XXXTXXACSB....旋轉支架
XXXTXXACSV....瞄準器（僅適用于GPR、TX）
XXXTXXACLST...激光瞄準器（僅適用于GPR、TX）
XXXTXXACRA....直角反射鏡（目標對傳感頭成直角）
XXXTXXACAFA...可調節的側壁安裝部件
XXXTXXACFA....側壁法蘭盤安裝部件
XXXTXXACAPS...不銹鋼空氣吹掃器
XXXUSBCV......光隔離USB口轉換器
熱保護套:特殊鑄鋁合金高溫保護套, 適用于馬拉松和TX,MM探頭. 不適合GPR探頭.
RAYTXXTJ3.....保護套箱體；適于TX傳感頭
熱保護套附件
XXXTXXMF.....保護套的安裝法蘭盤
XXXTXXMB.....可調安裝基座
XXXTXXGTQ....帶石英窗口的風門（HT型）
XXXTXXGTA....帶AMTIR窗口的風門（LT,MT,G5,P7型）
XXXTXXAPA....可調套管適配器
XXXTXXMST....瞄準管的安裝法蘭盤
XXXTSTC12....300毫米的瞄準管，陶瓷（可達 1500℃）
XXXTST12.....300毫米的瞄準管，不銹鋼（可達 800℃）
BEESIGHTT....300毫米的瞄準管，碳鋼
Flow Regulators水流調節器： 和水冷或空氣冷卻選件一起使用
XXXTXXWR.....水流調節器（水冷）
XXXTXXAR.....空氣流/壓力組合調節器（帶空氣過濾器）
XXXTXXCAFR...冷空氣流調節器（高流量）
