土豆收獲機主要結構和工作原理：

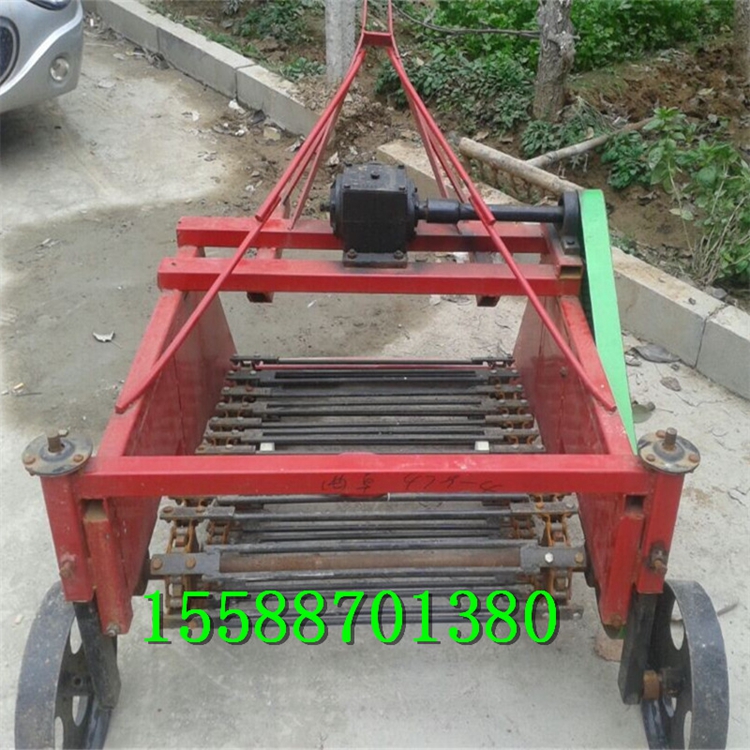

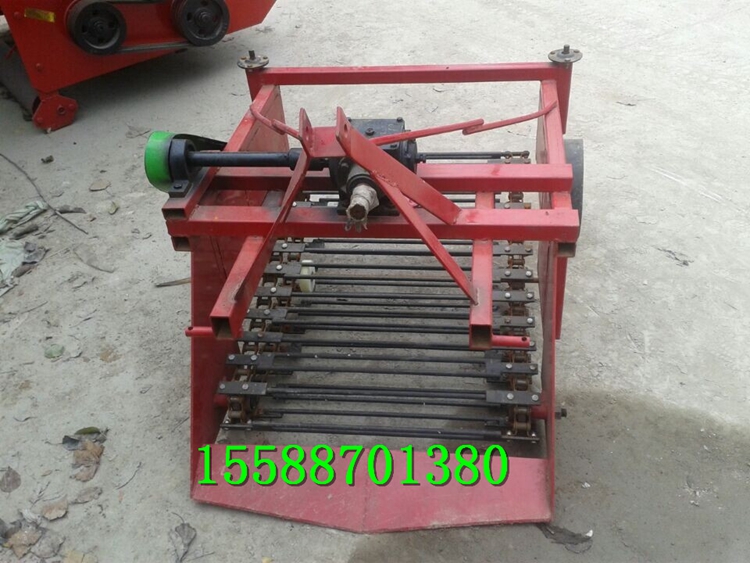

該機主要結構有大架、主軸組合、前后傳動軸組合、離合器、分離排鏈、挖掘鏟等部件組成。
該機懸掛在手扶拖拉機后方，經手扶拖拉機變速箱齒輪和該機前方齒輪箱結合，帶動該機工作，連桿帶動挖掘鏟作前后往復運動，再由傳動軸左端齒輪帶動過橋軸上變速齒鏈輪，并改變傳動方向，再經三角帶帶動分離排鏈主傳動軸，在手扶拖拉機的牽引下，使挖掘鏟挖掘出來的土豆（大蒜、地瓜）鋪放在分離排鏈上，在分離排鏈的轉動下土落在分離排鏈下方，土豆（大蒜、地瓜）和未落下的土塊，在分離排鏈上面落在振動篩上，再次清選分離后集中鋪放在機后地面上。
薯類收獲機主要性能特點
收獲機是懸掛在10—12馬力手扶拖拉機后方，以手扶拖拉機為牽引動力。主要收獲與該機配套種植和間作種植的土豆、大蒜、地瓜等地下根莖作物。具有收獲效率高，性能好，破皮率低，結構簡單，操作維修方便等特點。
主要結構和工作原理：
收獲機主要結構有大架、主軸組合、前后傳動軸組合、離合器、分離排鏈、挖掘鏟、振動篩等部件組成。
收獲機懸掛在手扶拖拉機后方，經手扶拖拉機變速箱輸入軸右端安裝的鏈輪、鏈條傳至該機主傳動軸，經主傳動軸上偏心塊、連桿帶動挖掘鏟作前后往復運動，再由傳動軸左端齒輪帶動過橋軸上變速齒鏈輪，并改變傳動方向，再經鏈條帶動分離排鏈主傳動軸，并由主傳動軸兩端偏心塊帶動振動篩上下抖動。在手扶拖拉機的牽引下，使挖掘鏟挖掘出來的土豆（大蒜、地瓜）鋪放在分離排鏈上，在分離排鏈的轉動下土落在分離排鏈下方，土豆（大蒜、地瓜）和未落下的土塊，在分離排鏈上面落在振清選分離后集中鋪放在機后地面上。
手扶式土豆收獲機的安裝與調試

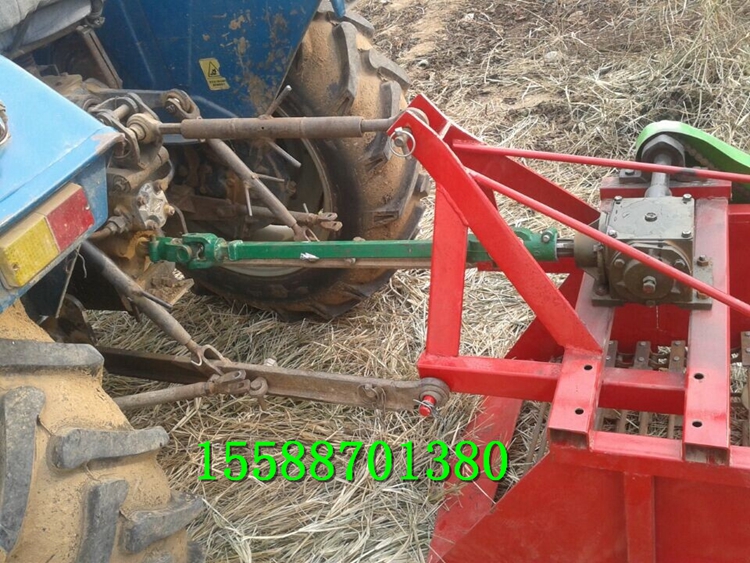

將機具下懸掛壁銷軸插入手扶機懸掛臂孔中，銷好銷鎖，機具上懸掛臂與拖拉機中央拉桿鏈接，可以通過旋轉中央拉桿以調整機具深淺，分合變速箱固家到拖拉機的輸出軸上，機具變速箱與分合變速箱以拐臂連接。
收獲機技術保養與保管
1、每班作業結束后 應清除機具各部位的泥土。
2、檢查各部位的緊固件，如有松動及時緊固。
3、檢查各轉動部位是否轉動靈活，如不正常，應及時調整和排除。
4、長期不用時 機具應注意防止雨淋，避免與酸性物質接觸，以免腐蝕。刀片應涂油處理！

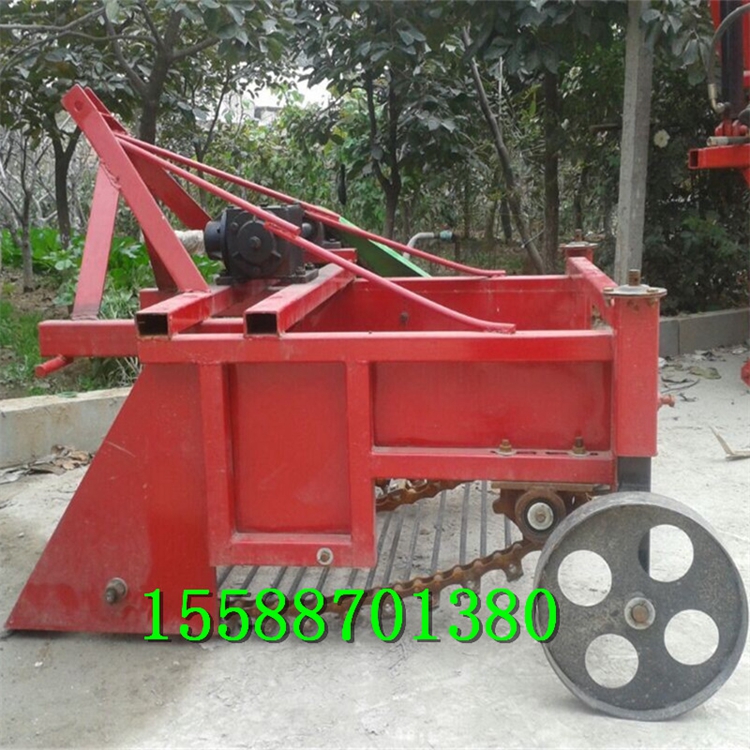

曲阜圣泰機械生產的與手扶拖拉機配套的馬鈴薯收獲機是一種新型馬鈴薯收獲機械設備，有直聯式和懸掛鏈接式。該機主要適應于農戶大田及山區丘陵等種植地塊及面積較小的農田作業需求。清除薯秧后，可實現挖掘、薯土分離、集條鋪放，整個作業過程順暢，可收獲單壟單行，使用該機連接方便操作靈活、實用性強、收獲效率高、埋薯率低、無破損，該機可以通過作業將土壤中殘存的農膜直接翻于地上面，更方便清理，有利于下一季作物生長，深得各地用戶的青睞。
