乙烯基玻璃鱗片膠泥【廠家】
玻璃鱗片防腐施工工藝：
1. 基層處理：基層牢固，結(jié)實(shí)，平整，無尖銳角。
2. 配料：根據(jù)施工用量，將A、B組份混合，攪拌器必須干燥，清潔。

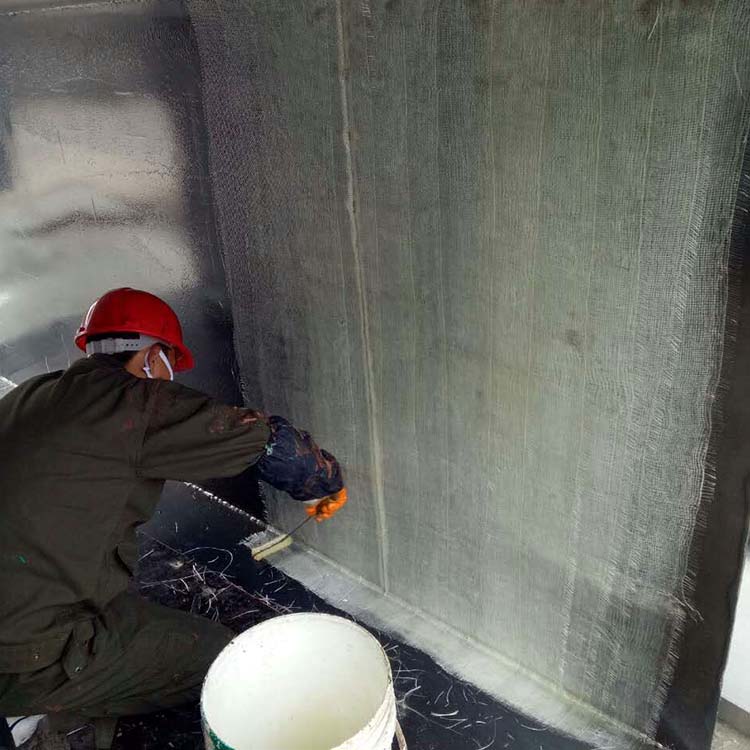

3. 涂抹：將混合料用橡膠或塑料板均勻涂刮，要求厚度一致。厚度一般為1.5-2.5mm，分3-4次涂刷，后次涂刷應(yīng)在前次涂刷固化成膜后進(jìn)行。
4. 參考用量：每毫米厚的涂膜，涂料使用量約1.3~1.5kg/㎡.
5. 施工注意事項(xiàng)
1、混凝土必須達(dá)到養(yǎng)護(hù)期，施工溫度宜在5~35℃；
2、A、B組份混合后，應(yīng)盡快使用完，時(shí)間不宜超過20分鐘；
3、涂膜末實(shí)干前，嚴(yán)禁在防水層行走，并注意保護(hù)不被損傷；
4、開桶后末用完的A、B料組份應(yīng)立即將蓋子蓋嚴(yán)，否則較長時(shí)間直接接觸空氣容易發(fā)生自聚。
三、 玻璃鱗片煙道內(nèi)襯防腐工序：
由底漆層、鱗片膠泥層、面漆層三部分組成。其中：
(1)底漆層：用以防止基底生銹及增強(qiáng)基底與鱗片膠泥層的粘結(jié)力。一般涂一遍，底漆平均厚度：0.15mm
(2)鱗片膠泥層：一般涂兩遍，平均厚度為2.0mm(不得小于1.6mm)
(3)面層：用以使VEGF乙烯基樹脂鱗片內(nèi)襯樹脂表面硬化，提高耐腐蝕、耐磨耗性能，使表面光滑。一般涂二遍，平均厚度：0.25mm

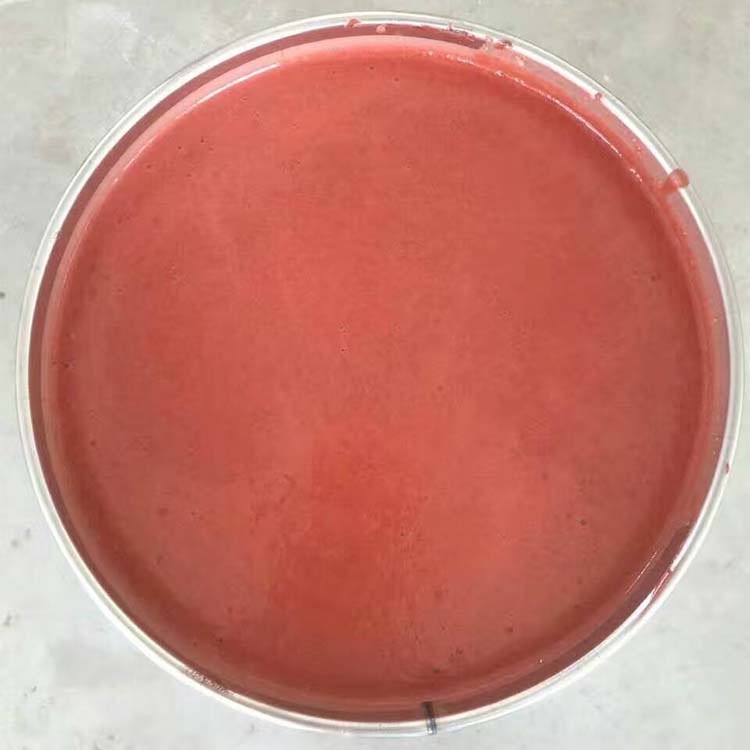

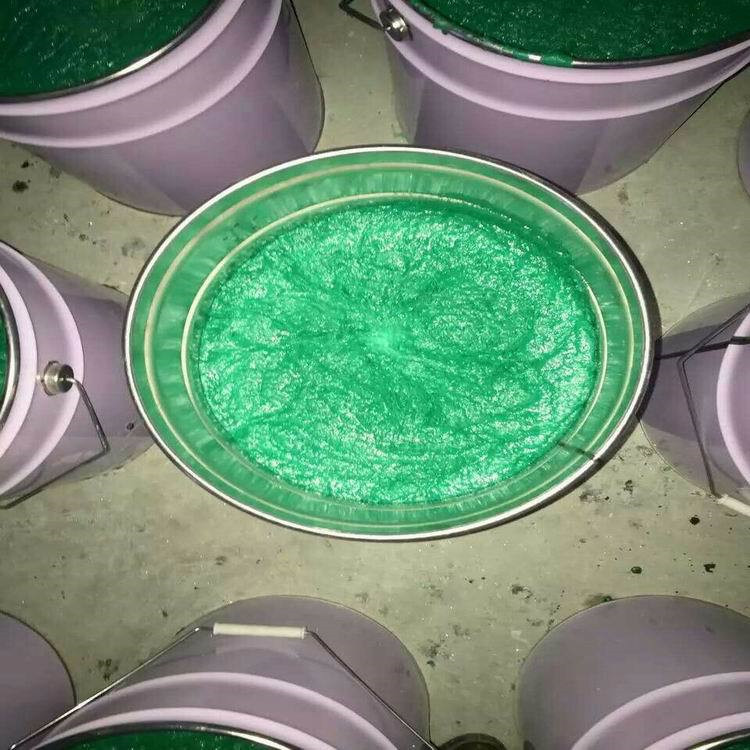

為便于觀察各涂層厚度，避免混涂，常將鱗片膠泥及面漆等制成不同顏色，鱗片膠泥一般制成蘭色及白色(或紅色)，涂布二層鱗片膠泥時(shí)，分別采用不同顏色的品種。
(4)粘度 ：乙烯基玻璃鱗片膠泥粘度 約0.35PaS(25℃)，乙烯基樹脂鱗片膠泥，在煙道中直接施工，結(jié)構(gòu)如下：
VEGF 底漆 一道 0.15~0.20mm厚
VEGF 玻璃鱗片咬泥 批刮二道 2.0mm厚
VEGF 面漆 二道 0.20~0.30mm厚
乙烯基玻璃鱗片膠泥【廠家】特點(diǎn)用途：玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐性能，延長物件使用壽命；用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強(qiáng)度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。
1 、玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對(duì)基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。
2 、由于有相對(duì)與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。
3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高 20-40 ℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。
4 、熱脹系數(shù)小。
5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗表面磨損性能。
6 、配伍性能好，可以與各種樹脂組成防腐涂料。
玻璃鱗片膠泥可以根據(jù)不同的使用環(huán)境，對(duì)原材料配方進(jìn)行科學(xué)調(diào)整，從而達(dá)到不同環(huán)境條件下對(duì)重防腐材料的不同要求，如：抗酸堿、抗磨、抗?jié)B透、耐高溫、抗沖刷、抗氯離子等。由于選用優(yōu)質(zhì)的原材料、采用優(yōu)化的配方和嚴(yán)謹(jǐn)?shù)氖┕すに嚕夜镜牟Ａ[片膠泥產(chǎn)品性能遠(yuǎn)大國家標(biāo)準(zhǔn)。
玻璃鱗片膠泥是抹壓型的玻璃鱗片膠泥，它質(zhì)地稠粘成膏狀，粘接力強(qiáng)；每層材料都有不同顏色，以避免施工構(gòu)成中漏抹或少抹。
