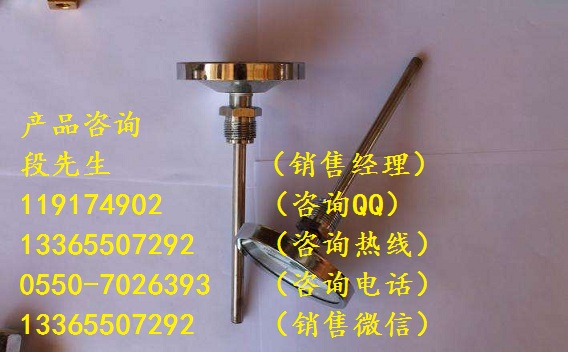

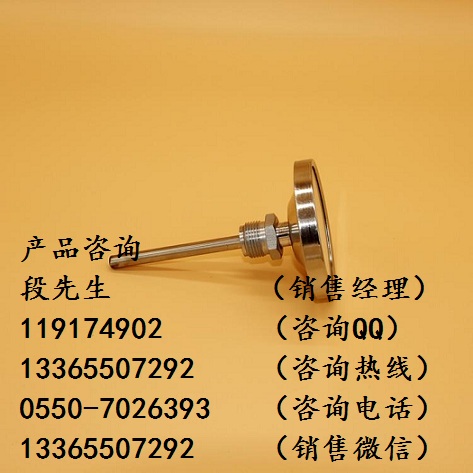

軸向型雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產中的-80℃～+500℃范圍內、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；可靠，使用壽命長；
多種結構形式，可不同要求。
工作原理
軸向型雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱時，帶動指針，工作儀表便顯示出所應的溫度值。
技術參數
執行
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度誤差：角度誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限值的1/2
測溫范圍
|
測量范圍℃ |
適用范圍 |
|
|
工業、商業 |
實驗室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
選型編碼
|
系列號 |
WSS |
|
雙金屬溫度計 |
||||
|
表盤公稱直徑 |
-3 |
|
Φ60 |
||||
|
-4 |
|
Φ100 |
|||||
|
-5 |
|
Φ150 |
|||||
|
表盤形式 |
0 |
|
軸向（直型） |
||||
|
1 |
|
徑向（角型） |
|||||
|
2 |
|
135°向（鈍角型） |
|||||
|
8 |
|
萬向（可調角型） |
|||||
|
安裝固定形式 |
0 |
|
無固定裝置 |
||||
|
1 |
|
可動外螺紋 |
|||||
|
2 |
|
可動內螺紋 |
|||||
|
3 |
|
固定螺紋 |
|||||
|
4 |
|
固定法蘭 |
|||||
|
5 |
|
卡套螺紋 |
|||||
|
6 |
|
卡套法蘭 |
|||||
|
保護形式 |
- |
|
普通型 |
||||
|
W |
|
防護型 |
|||||
|
F |
|
防腐型 |
|||||
