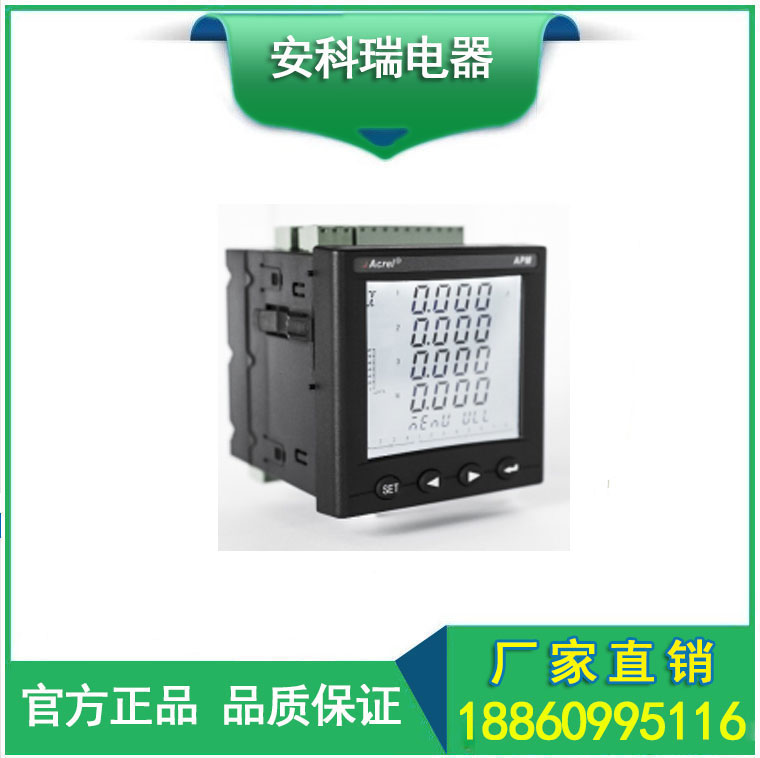

安科瑞強勢推出APM系列多功能網絡電力儀表。
該系列儀表按IEC標準設計，與國際先進技術同步。具有全電量測量，電能統計，電能質量分析及網絡通訊等功能，主要用于對電網供電質量的綜合監控。該系列儀表采用了模塊化設計，配合功能豐富的外部DI/DO模塊、AI/AO模塊、SD擴展卡事件記錄(SOE)模塊、網絡通訊模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙RS485和以太網接口配合可實現RS485主站數據抄送，省去數據交換機。PROFIBUS-DP接口可以實現高速數據傳輸及組網功能。
產品應用
l 能源與能效管理系統
l 建筑或工廠自動化系統
l 工廠動力系統自動化及負荷控制
l 工業企業供配電自動化系統
產品特點
l 集基本電參量測量、電能統計、需量統計、極值記錄、報警記錄、SOE事件記錄等多種功能于一體。
l 電能質量分析，實時分析不平衡度及各相電壓，電流的總諧波含量，奇偶次諧波含量，分次(2-63次)諧波含量，電壓波峰系數，電話波形因子，電流K系數。
l 第一路RS485接口支持Modbus-RTU協議及DL/T 645(2007)規約，可擴展第二路RS485接口作為Modbus主站，配合以太網接口，可用作簡易型串口服務器。
l 可擴展以太網接口，支持Modbus-TCP、HTTP、DHCP、SMTP協議，實現以太網組網監控。
l 可擴展Profibus接口，支持profibus協議滿足高速通信需求。
l 可擴展SD卡存儲模塊，最大可支持32G，支持報警記錄和事件記錄擴展存儲，支持定時記錄電參量和電能數據，便于運維分析。
產品功能
產品選型
客戶問答
組網對比
傳統RS485組網方案：
圖1
使用APM系列儀表(擴展以外網模塊)時，微型網絡組網方案(最多支持32個從站)：
圖2
經過對比，當使用APM系列儀表(擴展以太網模塊)進行組網(微型網絡)時，可省去一個串口通訊服務器。
