一、簡介

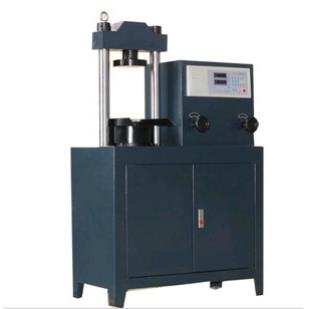

YAW-300型本試驗機主要用于磚、石、水泥、混凝土等建筑材料的抗壓強度試驗，也可用于其他材料的力學性能試驗。
二、方案描述
1 主機
2 液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
3 控制系統
本機采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。
4 安全保護裝置
a） 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
三、 主要性能技術指標
3.1 最大試驗力kN 300
3.2 試驗力測量范圍kN 30-300
3.3 試驗力示值相對誤差 ≤示值的±1%
3.4 試驗力分辨率 0.01kN
3.5 液壓泵額定壓力 25MPa
3.6 承壓板尺寸 φ155mm
3.7 上下壓板間最大間距 230mm
3.8 活塞直徑 φ130mm
3.9 活塞行程 80mm
3.10 電動機功率 三相0.75 kW
3.11 外形尺寸mm 850×620×1340mm
3.12 凈重 450Kg
