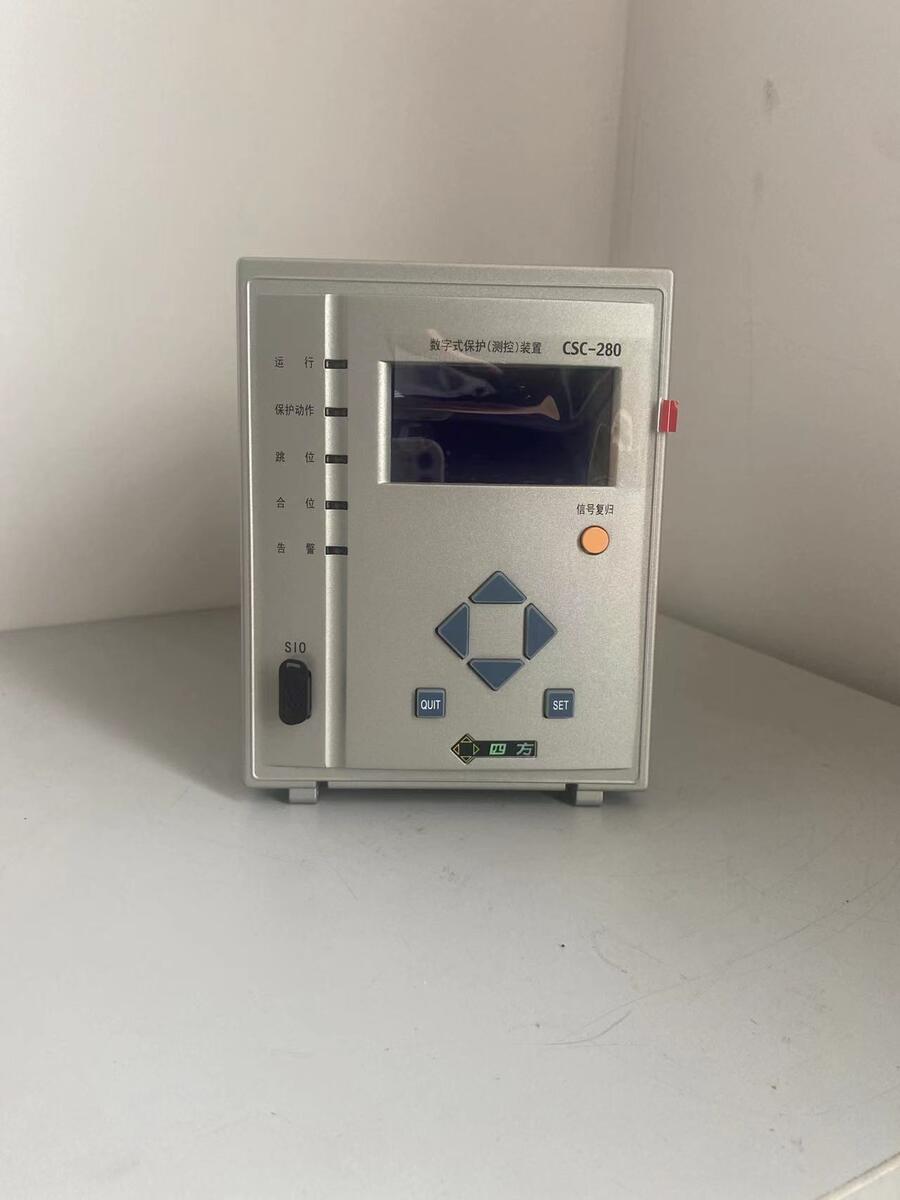

北京四方CSC-289L配電保護測控裝置
?
適用范圍
CSC-289L配電保護測控裝置適用于380V及以下低壓配電回路。
?
功能
1)過電流保護功能。
配置有三段式定時限過流元件。各段電流、時間定值可任意整定。
2)接地保護功能。
接地保護反映絕緣損壞造成單相接地的故障，零流的采集可以取自零序CT或裝置根據三相電流的矢量和自產計算而得。
3)不平衡保護功能。
反映三相電流不平衡度的保護。
4)過載保護功能。
與常規熱繼電器相似，采用反時限特性曲線。提供多種脫扣級別可供選擇。
5)堵轉保護功能。
電動機在運行中發送堵轉，電流急劇增大，防止造成電動機燒毀。
6)過電壓保護功能。
防止系統線電壓過大，對電機造成損害，加設線電壓越限保護。
7)低電壓保護功能。
三相線電壓均低于設定值時，跳閘出口動作。單相或兩相PT斷線時，產生的負序電壓閉鎖該低壓功能。
8)長起動保護功能。
裝置能夠自動判定電機起動時間過長造成的電動機過熱保護。
9)其它功能說明。
具有PT斷線告警功能。
?
主要特點
高性能的硬件系統
1)采用32位嵌入式微處理器，具備強大的數據處理能力。
2)總線不出芯片，有利于提高裝置的可靠性。
3)采用表面貼裝工藝，板上自帶光電隔離模塊，可實現完全電氣隔離，大大提高了系統使用的可靠性。
4)分體式模塊化結構設計，緊湊小巧、安裝方便。
5)高標準電磁兼容性能，為裝置穩定工作提供了保障。
強大、靈活的通信功能
1)提供基于LonWorks現場總線或RS-485的通信接口，內部集成CSC2000、MODBUS規約庫，為用戶提供完善的組網方案。
2)支持網絡對時，具備硬件時鐘系統。
人性化設計及友好界面
1)提供中文界面，操作簡便。
2)提供全面的設備運行信息和故障信息記錄。
3)具備完善的軟硬件自檢功能和免硬件調節電路設計，安裝調試更簡單。
?
技術指標
功率消耗
1)直流電源回路：不大于15W。
2)交流電流回路：當In=5A時，不大于1VA/相；當In=1A時，不大于0.5VA/相。
3)交流電壓回路：在額定電壓下不大于0.5VA/相。
額定參數
交流電壓Un：100V或380V。
交流電流In：1A、5A、16A、64A。
頻率：50Hz。
直流電壓：220V或110V（裝置亦可使用交流220V電壓）。
動作值誤差
1)電流動作值誤差不超過±3％。
2)電壓動作值誤差不超過±3％。
3)定時限動作值平均誤差不超過±40ms或±1.5％。
4)反時限動作值誤差不超過3％。
測量表計精度
電流、電壓：0.5級。
功率：1.0級。
?
?
微機保護裝置除了具有上述微機保護的優點之外，與同類產品比較具有以下特點：
?
（1）品種齊全：微機保護裝置，品種特別齊全，可以滿足各種類型變配電站的各種設備的各種保護要求，這就給變配電站設計及計算機聯網提供了很大方便。
（2）硬件采用最新的芯片提高了技術上的先進性，CPU采用80C196KB，測量為14位A/D轉換，模擬量輸入回路多達24路，采到的數據用DSP信號處理芯片進行處理，利用高速傅氏變換，得到基波到8次的諧波，特殊的軟件自動校正，確保了測量的高精度。利用雙口RAM與CPU變換數據，就構成一個多CPU系統，通信采用CAN總線。具有通信速率高（可達100MHZ，一般運行在80或60MHZ）抗干擾能力強等特點。通過鍵盤與液晶顯示單元可以方便的進行現場觀察與各種保護方式與保護參數的設定。
（3）硬件設計在供電電源，模擬量輸入，開關量輸入與輸出，通信接口等采用了特殊的隔離與抗干擾措施，抗干擾能力強，除集中組屏外，可以直接安裝于開關柜上。
（4）軟件功能豐富，除完成各種測量與保護功能外，通過與上位處理計算機配合，可以完成故障錄波（1秒高速故障記錄與9秒故障動態記錄），諧波分析與小電流接地選線等功能。
（5）可選用RS232和CAN通信方式，支持多種遠動傳輸規約，方便與各種計算機管理系統聯網。
（6）采用寬溫帶背景240×128大屏幕LCD液晶顯示器，操作方便、顯示美觀。
（7）集成度高、體積小、重量輕，便于集中組屏安裝和分散安裝于開關柜上。
?
?
?
?
?
?
?
