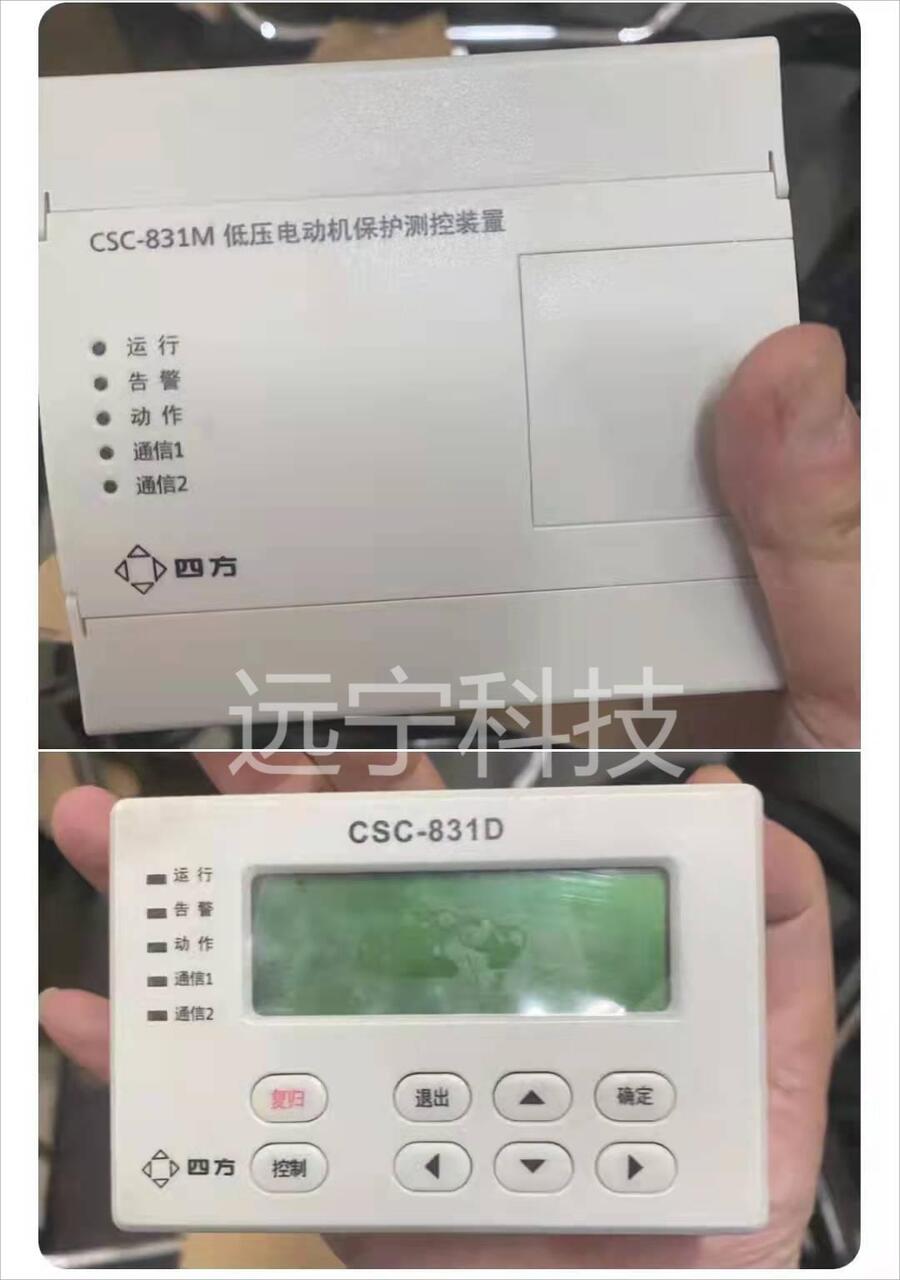

北京四方CSC-831L低壓線路保護測控裝置
?
|
品牌：北京四方 |
型號：CSC-831L |
加工定制：否 |
|
額定電壓：380V |
適用范圍：380V |
產品認證：CCC |
|
外形尺寸：110*60*28mm |
電流：1-150A |
包裝方式：紙箱 |
|
運輸方式：快遞 |
測量精度：99.99% |
適應溫度：50° |
?
?
概述：
CSC-831L 適用于交流 50Hz、額定電壓 380V 的配電系統中，既可作為低壓線路的保護測控一體化裝
置使用，也可作為智能化配電系統中專用的測控裝置使用，可廣泛應用于發電廠、石化、冶金、煤炭等行
業的低壓廠用配電系統中。具備完善的保護功能和齊全的測控功能，并具有對外組網的通信功能。
?
微機保護裝置除了具有上述微機保護的優點之外，與同類產品比較具有以下特點：
?
（1）品種齊全：微機保護裝置，品種特別齊全，可以滿足各種類型變配電站的各種設備的各種保護要求，這就給變配電站設計及計算機聯網提供了很大方便。
（2）硬件采用最新的芯片提高了技術上的先進性，CPU采用80C196KB，測量為14位A/D轉換，模擬量輸入回路多達24路，采到的數據用DSP信號處理芯片進行處理，利用高速傅氏變換，得到基波到8次的諧波，特殊的軟件自動校正，確保了測量的高精度。利用雙口RAM與CPU變換數據，就構成一個多CPU系統，通信采用CAN總線。具有通信速率高（可達100MHZ，一般運行在80或60MHZ）抗干擾能力強等特點。通過鍵盤與液晶顯示單元可以方便的進行現場觀察與各種保護方式與保護參數的設定。
（3）硬件設計在供電電源，模擬量輸入，開關量輸入與輸出，通信接口等采用了特殊的隔離與抗干擾措施，抗干擾能力強，除集中組屏外，可以直接安裝于開關柜上。
（4）軟件功能豐富，除完成各種測量與保護功能外，通過與上位處理計算機配合，可以完成故障錄波（1秒高速故障記錄與9秒故障動態記錄），諧波分析與小電流接地選線等功能。
（5）可選用RS232和CAN通信方式，支持多種遠動傳輸規約，方便與各種計算機管理系統聯網。
（6）采用寬溫帶背景240×128大屏幕LCD液晶顯示器，操作方便、顯示美觀。
（7）集成度高、體積小、重量輕，便于集中組屏安裝和分散安裝于開關柜上。
保護功能:
1) 低電壓保護；
2) 三段過流保護；
3) 接地保護；
4) 過電壓保護；
5) PT 斷線告警；
6) 事故跳閘。
?
測控功能:
1) 10 路開入遙信采集；
2) 6 路開出；
3) Ia,Ib,Ic,Ua、 Ub、 Uc、 Uab、 Ubc、 Uca、 P、 Q、 cosψ 、有功電能、無功電能、諧波信息等模擬量的遙測；
4) 事件記錄；
5) 故障錄波；
6) 4～20mA 模擬量輸出。
?
北京四方CSC-211數字式線路保護測控裝置
北京四方CSC-212數字式線路距離保護測控裝置
北京四方CSC-213光纖縱聯差動保護測控裝置
北京四方CSC-221數字式電容器保護測控裝置
北京四方CSC-241B數字式變壓器后備保護測控裝置
北京四方CSC-241C數字式廠（所）用變保護測控裝置
北京四方CSC-241E數字式接地變保護測控裝置
北京四方CSC-241G數字式廠（所）用變保護測控裝置
北京四方CSC-326GC數字式變壓器差動保護裝置
北京四方CSC-326GD數字式變壓器差動保護裝置
北京四方CSC-326GH數字式變壓器保護測控裝置
北京四方CSC-326GL數字式變壓器保護測控裝置
北京四方CSC-326GF數字式變壓器保護測控裝置
北京四方CSC-231數字式電抗器保護測控裝置
北京四方CSC-236數字式電動機差動保護裝置
北京四方CSC-237A數字式電動機綜合保護測控裝置
北京四方CSC-237B數字式電動機綜合保護測控裝置
北京四方CSC-237C數字式電動機綜合保護測控裝置
北京四方CSC-298數字式PT保護測控裝置
北京四方CSC-246A數字式備用電源自動投入裝置
北京四方CSC-246數字式備用電源自動投入裝置
北京四方CSC-281數字式線路保護測控裝置
北京四方CSC-282數字式廠（所）用變保護測控裝置
北京四方CSC-283數字式電動機保護測控裝置
北京四方CSC-285數字式電容器保護測控裝置
北京四方CSC-285V數字式PT保護測控裝置
北京四方CSC-286數字式備用電源自投裝置
北京四方CSC-289L配電保護測控裝置
北京四方CSC-289M馬達保護控制器
北京四方CSC-270系列饋線遠方終端
北京四方CSC-831L低壓配電保護裝置 線路保護
北京四方CSC-831M電動機保護裝置
北京四方CSC-831P PT保護裝置
保護詳情：
CSC-831L 配電保護測控裝置提供低電壓保護、
三段三時限過流保護、 接地保護、 過電壓保護以及 PT
斷線告警。
1.低電壓保護
低電壓保護功能可經軟壓板投退。低電壓保護元件的判據為：裝置必須在檢測到線電壓高于低電壓保
護定值，且持續時間超過 2s 時，低電壓保護功能才起作用，根據計算到的線電壓值與低電壓定值比較，
當三個線電壓均持續低于定值并超過設定的延時時，裝置發出跳閘命令，低電壓保護元件動作出口。為防
止 PT 斷線誤切線路, 本保護設置了當單相或者兩相 PT 斷線時出現的負序電壓閉鎖低電壓保護功能。 V/V 接
線通過內部控制字 NKG1. 14 選擇，該位為 1 時表示 V/V 接線（ Ua、 Ub 和 Uc 正常接入， Un 不接線），為 0時表示四線制接線。
低電壓保護動作條件：
1.MAX（ Uab,Ucb,Uca） < 低壓定值
2.T > 低壓延時時間
3. 斷路器合位；
4.低電壓保護壓板投入
低電壓保護閉鎖條件：
1.負序電壓>額定線電壓*8%
2.V/V 接線時，正序電壓<額定線電壓*18%且任一相有流
3.四線制接線時，相電壓和零序電壓均<額定線電壓*8%且任一相有流
2.三段三時限過流保護
動作條件： (保護動作后啟動出口 1 和出口 4，其中出口 1 用于跳閘，出口 4 可用于閉鎖備自投等)
1. MAX（ Ia， Ib， Ic） > 相應段定值
2.T > 相應段延時時間
3.相應段軟壓板投入
3.接地保護/告警
接地保護/告警反映線路的接地的故障，零序電流的采集可取自零序 C 也可采用裝置根據三相電流的
矢量和計算的自產零序。當零序電流取自外部零序 CT 時，裝置控制字 KG1.2 選擇投入。 接地保護或接地
告警可通過內部控制字 NKG1. 5 選擇。接地保護作用于跳閘，接地告警作用于信號。作用于跳閘時，啟動
出口 1 和出口 4，其中出口 1 用于跳閘，出口 4 可用于閉鎖備自投等)
接地保護/告警動作條件：
1.零序故障電流 I 0 > 接地保護/告警定值
2.T > 接地保護/告警延時時間
3.接地保護/告警壓板投入
4 過電壓保護
過電壓保護動作條件
1. MAX（ Uab， Ubc， Uca） > 過電壓定值
2. T > 過電壓延時時間
3. 斷路器在合位
4.過壓壓板投入
?5 PT 斷線告警
使用 PT 斷線功能需投入控制字 KG1.1。
四線制接線下（內部控制字 NKG1. 14 為 0）， PT 斷線判據如下：
1.三相電壓和小于線電壓額定值 8%，三相電壓均小于線電壓額定值 8%，并且相電流大于
MAX(0.125A,0.125*Ie) ，判為三相失壓。
2.三相電壓和大于線電壓額定值 8%，***小線電壓小于線電壓額定值 16%， 判為兩相 PT 斷線。
3.三相電壓和大于線電壓額定值 8%，線電壓與***小線電壓差大于線電壓額定值 16%，判為單相
?
