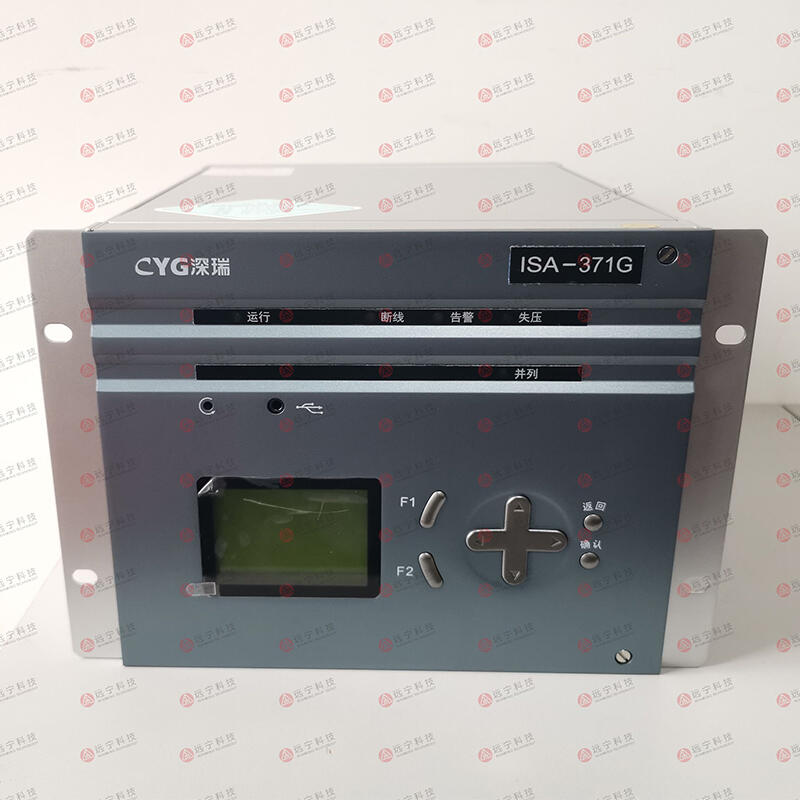

長園深瑞ISA-300變電站綜合自動化系統
概述：
ISA-300G系列變壓器保護裝置包括ISA-387G變壓器差動保護裝置、ISA-388G變壓器后備保護裝置和ISA-361G非電量保護裝置，適用于110kV及以下電壓等級，差動保護和后備保護裝置要求相互獨立的變壓器。ISA-388G后備保護裝置各側獨立配置，包含本側操作箱，還可根據要求選配測控功能。
特點：
1. 硬件平臺采用32位浮點DSP和16位高精度AD采樣，運算與邏輯功能強大。
2. 分層分布式結構，多CPU的并行處理方式提高可靠性；單元化設計、模塊化結構，可擴充性強。
3. 大屏幕漢字液晶顯示、直觀友好的界面菜單、完備的過程記錄、信息詳細直觀，操作、調試方便。并可經訂貨注明選擇超大屏幕的彩色液晶，支持黃、綠、紅顯示矢量圖，更加直觀全面。
4. 裝置具有保護段配置和出口配置功能，充分利用微機保護的優點，極大地方便用戶的使用。
5. 模擬回路采用高精度、寬范圍器件，無幅值、相位調整電路。由軟件功能調幅、調相，回路簡單可靠、無零漂，調試維護工作量低。
6. 以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
7. 封閉、加強型單元機箱，多層屏蔽等抗振動、強干擾設計，特別適應于惡劣環境。4U半層機箱可分散安裝于開關柜上運行。
8. 大容量的故障錄波記錄：裝置可記錄最近16次故障錄波數據，根據不同的保護啟動、出口、返回情況，分別采用一段、兩段或三段記錄格式。該格式可保證記錄保護啟動前后各兩周波、出口前兩周波、出口后一周波、返回前兩周波和返回后一周波的數據。這三種格式至多記錄10個周波數據。
9. 完善的事件記錄：保護動作、電流越限、遙信變位、開關遙控、保護啟動、裝置運行、自檢及閉鎖保護等都有記錄，每種記錄分類存儲，各存儲最近99的記錄。
微機保護裝置除了具有上述微機保護的優點之外，與同類產品比較具有以下特點：
（1）品種齊全：微機保護裝置，品種特別齊全，可以滿足各種類型變配電站的各種設備的各種保護要求，這就給變配電站設計及計算機聯網提供了很大方便。
（2）硬件采用最新的芯片提高了技術上的先進性，CPU采用80C196KB，測量為14位A/D轉換，模擬量輸入回路多達24路，采到的數據用DSP信號處理芯片進行處理，利用高速傅氏變換，得到基波到8次的諧波，特殊的軟件自動校正，確保了測量的高精度。利用雙口RAM與CPU變換數據，就構成一個多CPU系統，通信采用CAN總線。具有通信速率高（可達100MHZ，一般運行在80或60MHZ）抗干擾能力強等特點。通過鍵盤與液晶顯示單元可以方便的進行現場觀察與各種保護方式與保護參數的設定。
（3）硬件設計在供電電源，模擬量輸入，開關量輸入與輸出，通信接口等采用了特殊的隔離與抗干擾措施，抗干擾能力強，除集中組屏外，可以直接安裝于開關柜上。
（4）軟件功能豐富，除完成各種測量與保護功能外，通過與上位處理計算機配合，可以完成故障錄波（1秒高速故障記錄與9秒故障動態記錄），諧波分析與小電流接地選線等功能。
（5）可選用RS232和CAN通信方式，支持多種遠動傳輸規約，方便與各種計算機管理系統聯網。
（6）采用寬溫帶背景240×128大屏幕LCD液晶顯示器，操作方便、顯示美觀。
（7）集成度高、體積小、重量輕，便于集中組屏安裝和分散安裝于開關柜上。
技術指標：
機械及環境參數
機箱結構尺寸：
217mm×177mm×272mm（寬×高×深）
正常工作溫度：
-10℃～55℃
極限工作溫度：
-20℃～60℃
貯存及運輸：
-40℃～70℃
相對濕度：
5%～95%
大氣壓力：
86～106KPa
額定電氣參數
頻率： 50Hz
交流電流： 5A或1A（額定電流In）
交流電壓： 100V或200V（額定電壓Un）
交流零序電流3I0（不接地系統電容電流）：0.3A
直流工作電源： 220V/110V，允許偏差：±20％
數字系統工作電壓： +5V，允許偏差：±0.15V
繼電器回路工作電壓：+24V，允許偏差：±2V
交流電壓回路： 每相不大于0.5VA
交流電流回路： 每相不大于0.5VA
直流電源回路： 正常工作時，全裝置不大于15W
跳閘動作時，全裝置不大于25W
交流電壓回路： 1.2倍額定電壓，連續工作
交流電流回路： 2倍額定電流，連續工作
10倍額定電源，允許10s
40倍額定電流，允許1s
直流電源回路： 80～115%額定電壓，連續工作
裝置經受上述的過載電壓/電流后，絕緣性能不下降。
主要技術指標
定值精度
電流定值誤差：≤±3%
頻率定值誤差：≤±0.01Hz
頻率滑差定值誤差：≤±0.1Hz/s
檢同期角度定值誤差：≤±2°
其他定值誤差：≤±3%
角度下邊界誤差：≤＋10°
角度上邊界誤差：≤－10°
差動速斷：≤15ms（2倍整定值）
比率差動：≤25ms（2倍整定值）
瞬時動作段動作時間：≤12ms（激勵量≥1.2倍定值）
延時動作段動作時間離散誤差：≤30ms
各保護段返回時間：≤25ms
遙測量計量等級
電流、電壓、頻率：0.2級
其他： 0.5級
遙信量分辨率： 小于1ms
信號輸入方式： 無源接點
輸出接點容量
裝置出口和信號接點單接點時最大允許接通功率為150W或1250VA，單副節點最大允許長期接通電流5A，多副接點并聯時接通功率和電流可以適當提高。兩種方式下接點均不允許斷弧。
通訊接口
裝置對外提供的通信接口有：三個TCP/IP以太網接口或兩個RS485/CAN通訊接口，一個串行打印口，一路GPS接口（差分輸入或空接點輸入，對秒脈沖、分脈沖及IRIG-B編碼三種校時方式自適應）。通信規約采用電力行業標準IEC 60870-5-103規約。以太網口還支持IEC61850規約。
抗干擾性能
靜電放電抗擾度：符合GB/T 17626.2 Ⅳ級
射頻電磁場輻射抗擾度：符合GB/T 17626.3 Ⅲ級（網絡Ⅳ級）
電快速瞬變脈沖群抗擾度：符合GB/T 17626.4 Ⅳ級
浪涌（沖擊）抗擾度：符合GB/T 17626.5 Ⅲ級
射頻場感應的傳導騷擾抗擾度：符合GB/T 17626.6 Ⅲ級
工頻磁場抗擾度：符合GB/T 17626.8 Ⅳ級
脈沖磁場抗擾度：符合GB/T 17626.9 Ⅴ級
阻尼振蕩磁場抗擾度：符合GB/T 17626.10 Ⅴ級
振蕩波抗擾度：符合GB/T 17626.12 Ⅱ級（信號端口）
