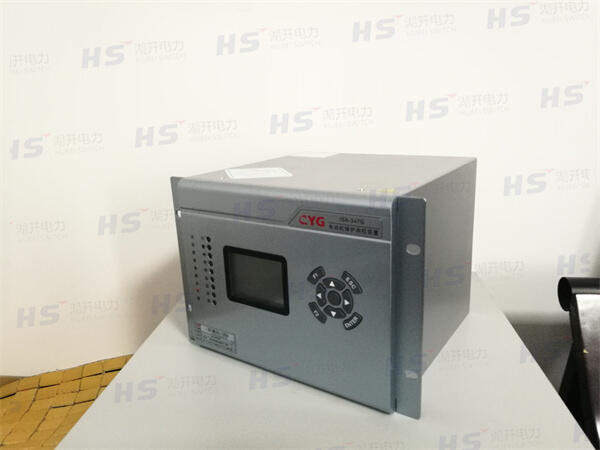

長園深瑞ISA-311GA/B微機線路成套保護裝置
?
概述：
ISA-311GA/B微機線路成套保護裝置為微機實現的數字式高壓線路快速保護裝置，裝置自帶三相操作回路及交流電壓切換回路，其中ISA-311GB集成本間隔測控功能。
ISA-311GA/B微機線路成套保護裝置能同各種通道通信設備（繼電保護專用收發信機、光纖通訊設備等）接口構成全線速動的縱聯保護，若縱聯保護采用光纖通道，裝置可內置光通訊板。
目前，裝置應用于110kV變電站已有千余套。
適用于110kV及以下電壓等級、中性點直接接地的線路?！?/span>
?
?
保護及告警功能：
1.?? 縱聯距離保護
2.?? 縱聯零序保護
3.?? 突變量距離繼電器
4.?? 四段相間距離
5.?? 三段接地距離
6.?? 四段零序方向過流
7.?? 零序反時限過流
8.?? 弱饋線保護
9.?? 不對稱故障相繼速動保護
10. 雙回線相繼速動保護
11. 合閘于故障保護
12. 電壓斷線檢測和緊急狀態保護
13. 振蕩閉鎖
14. 三相一次自動重合閘
15. 檢同期手合
16. 滑差/無滑差閉鎖低周減載
17. 低壓減載
18. 過負荷保護
19. 控制回路斷線告警
20. TA異常告警
21. 角差異常告警、TWJ異常告警
?
測控功能：ISA-311GB
1.?? 3路通過操作回路采集的位置遙信
2.?? 47路遙信開入采集
3.?? 多路軟遙信，包括事故總信號、重合閘充電標志、保護軟壓板位置
4.?? Ia,Ib,Ic,Ua,Ub,Uc,Uab,Ubc,Uca,Pa,Pb,Pc,P,Q,S,COSφ,Fr共17個遙測量
5.?? 7路遙控輸出，并作遙控操作記錄及統計
6.?? 大容量的事件記錄、SOE記錄、自檢記錄、瞬時閉鎖保護記錄
7.?? 高達11次的諧波分析功能
8.?? 具有和五防主機同規則的間隔五防閉鎖遙控功能
?
?
微機保護裝置除了具有上述微機保護的優點之外，與同類產品比較具有以下特點：
?
（1）品種齊全：微機保護裝置，品種特別齊全，可以滿足各種類型變配電站的各種設備的各種保護要求，這就給變配電站設計及計算機聯網提供了很大方便。
（2）硬件采用最新的芯片提高了技術上的先進性，CPU采用80C196KB，測量為14位A/D轉換，模擬量輸入回路多達24路，采到的數據用DSP信號處理芯片進行處理，利用高速傅氏變換，得到基波到8次的諧波，特殊的軟件自動校正，確保了測量的高精度。利用雙口RAM與CPU變換數據，就構成一個多CPU系統，通信采用CAN總線。具有通信速率高（可達100MHZ，一般運行在80或60MHZ）抗干擾能力強等特點。通過鍵盤與液晶顯示單元可以方便的進行現場觀察與各種保護方式與保護參數的設定。
（3）硬件設計在供電電源，模擬量輸入，開關量輸入與輸出，通信接口等采用了特殊的隔離與抗干擾措施，抗干擾能力強，除集中組屏外，可以直接安裝于開關柜上。
（4）軟件功能豐富，除完成各種測量與保護功能外，通過與上位處理計算機配合，可以完成故障錄波（1秒高速故障記錄與9秒故障動態記錄），諧波分析與小電流接地選線等功能。
（5）可選用RS232和CAN通信方式，支持多種遠動傳輸規約，方便與各種計算機管理系統聯網。
（6）采用寬溫帶背景240×128大屏幕LCD液晶顯示器，操作方便、顯示美觀。
（7）集成度高、體積小、重量輕，便于集中組屏安裝和分散安裝于開關柜上。
?
特點：
1.?? 硬件平臺采用32位浮點DSP和16位高精度A/D采樣，運算與邏輯功能強大。
2.?? 單元化設計、模塊化結構，可擴充性強。
3.?? 大屏幕漢字彩色液晶顯示、直觀友好的界面菜單、完備的過程記錄，信息詳細直觀，操作調試方便。
4.?? 以高可靠性工業級器件為主體，采用自動監測、補償技術提高硬件電路穩定性、可靠性。
5.?? 封閉、加強型單元機箱，多層屏蔽等抗振動、抗強干擾設計。
6.?? 裝置包含由超范圍距離方向和零序方向元件構成的全線速動縱聯保護，動作速度快，全線速斷時間小于30ms。
7.?? 裝置的兩個CPU板具有獨立的起動元件，兩個起動元件均動作時整套保護裝置才能出口，保護安全性高。
8.?? 不受振蕩影響，在系統振蕩（無故障）時可靠不誤動，在振蕩中又發生故障時仍能保持保護動作的快速性與選擇性。
9.?? 不受弱饋側安裝的影響，具備在弱電源側的正確保護功能。
10. 在手動和自動合閘時有合閘于故障保護快速切除全線各種故障。
11. 在TV斷線時可投入可靠的緊急狀態保護，確保裝置性能。
12. 完善的事故分析功能，包括保護動作事件記錄、故障起動記錄、故障錄波記錄、裝置運行記錄、開入變位記錄，及裝置自檢記錄和閉鎖記錄等，可再現故障情況及故障時保護裝置的動作行為。（裝置可保存最新的128次動作事件記錄和48次錄波記錄。）
?
?
?
