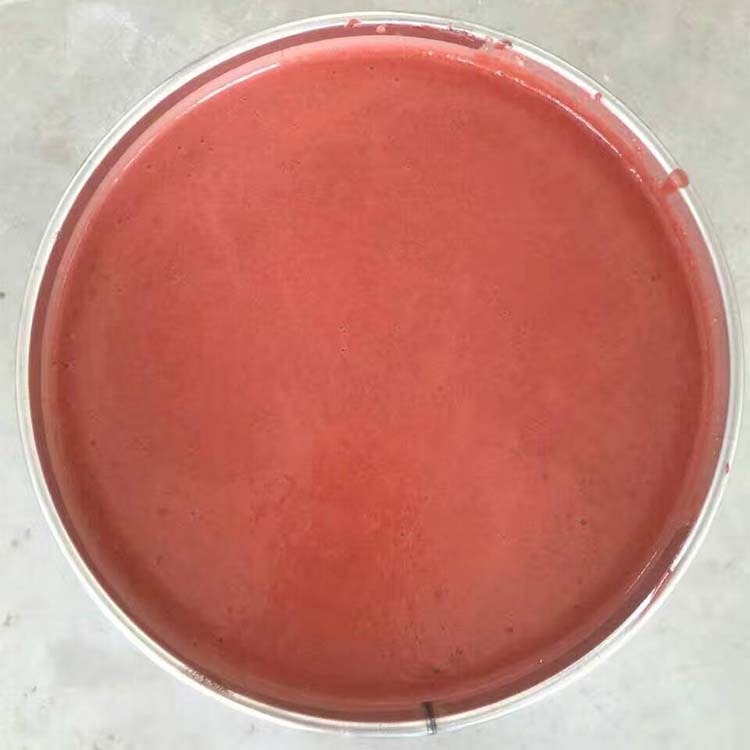

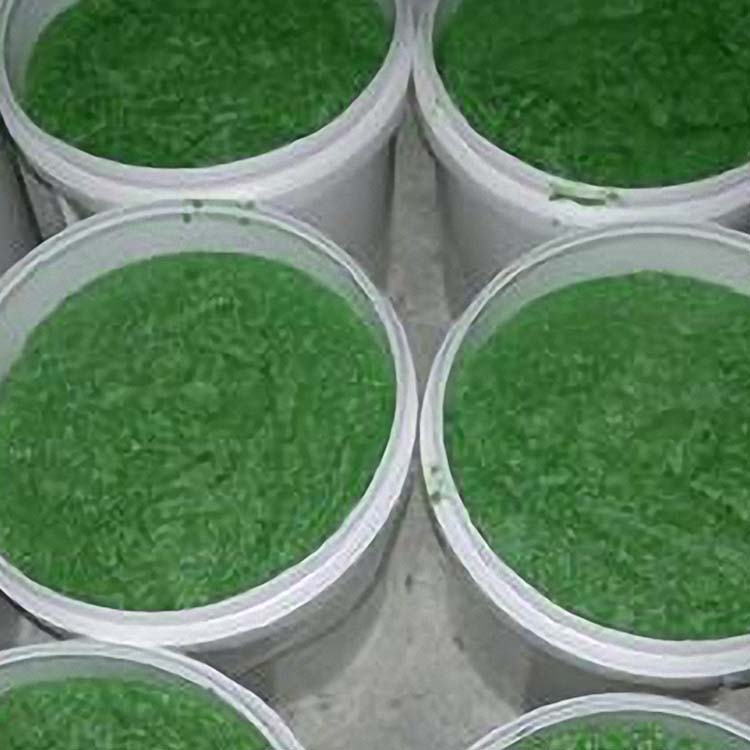

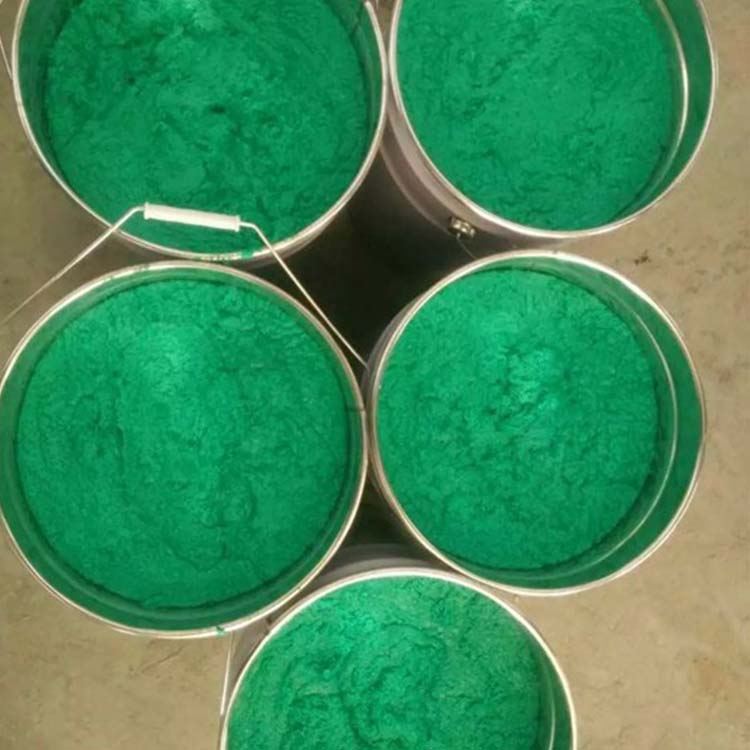

配比使用取適量涂料加入相應(yīng)比例的固化劑攪拌均勻既可滾涂使用。
玻璃鱗片粒徑的選擇，不僅影響影響涂層的性能，而且影響涂層的施工性能，涂層的水蒸汽透過(guò)率隨玻璃鱗片片徑的增大而降低，即玻璃鱗片的徑厚比越大，涂層的耐水性就越好。在配方設(shè)計(jì)中；玻璃片用量應(yīng)有一個(gè)最佳范圍：5％－40％，在此范圍內(nèi)采用水蒸汽透過(guò)率測(cè)試法確定玻璃鱗片的用量。隨著玻璃鱗片用量的增加，涂層抗?jié)B性提高，但達(dá)到某一域值后，其用量增加，抗?jié)B性反而有所下降，原因是過(guò)量的鱗片會(huì)造成涂層中鱗片的無(wú)序堆積，使涂層內(nèi)部形成空隙、氣孔等缺陷，影響涂層的致密性；若玻璃鱗片的用量不足，鱗片之間難以形成搭橋，重疊排列，則涂料的抗?jié)B性會(huì)降低。所以，若玻璃鱗片的加入方式不當(dāng)，表面處理方式或偶聯(lián)劑選擇不當(dāng)，反而會(huì)降低涂料或涂層的性能。玻璃鱗片在涂料中的含量一般在20％－40％較好，高于40％易產(chǎn)生沉淀結(jié)塊，涂層氣泡率增加，施工困難，耐蝕性反而下降。真空攪拌有利于消除玻璃鱗片上粘附的氣泡，作膠泥用時(shí)，玻璃鱗片的含量允許大于40％。
玻璃鱗片涂料的應(yīng)用領(lǐng)域 ： 玻璃鱗片與多種樹脂配置成防腐涂料、膠泥，可廣泛用于：
1、污物處理設(shè)備，如廢氣廢液裝置，水處理設(shè)施，煙囪，排煙脫硫裝置。
2、石油貯槽內(nèi)襯。
3、海洋工程、海洋開發(fā)工程，建筑物，構(gòu)造物，船舶的內(nèi)艙、甲板、海水水箱、海洋鉆井，采油平臺(tái)
4、混凝土建筑中的應(yīng)用：玻璃鱗片涂料可用于化工、醫(yī)藥和食品廠的地面、排水溝以及大型廢水池、游泳池和海水養(yǎng)殖設(shè)施等的防腐。
5、各類裝置中的應(yīng)用：化工行業(yè)的化工裝置、各種貯槽容器、化學(xué)反應(yīng)塔、管道等設(shè)備均可用玻璃鱗片涂料防腐。
6、市政工程、橋梁、碼頭、水閘和建筑防腐。
7、各種類型食品容器和海水冷卻管的內(nèi)襯，石油儲(chǔ)罐底部平面的襯層（部分焊接、鉚接點(diǎn)）。
8、電子的容器內(nèi)襯。
9、船舶的內(nèi)外防腐。
10、跨海大橋、港灣碼頭的防腐工程。染料、石油、化學(xué)、制藥、清洗劑、氯堿、純堿紙漿等行業(yè)。
11、電鍍金屬工業(yè)的電鍍和酸洗。
12、鍋爐、水槽存儲(chǔ)器的內(nèi)儲(chǔ)層。
13、食品工業(yè)中的發(fā)酵池、存儲(chǔ)器底面襯層。
14、交通運(yùn)輸業(yè)的罐式卡車、容器、船罐。
15、漁業(yè)中的魚罐，儲(chǔ)運(yùn)器。
16、家畜業(yè)中的豬及家禽農(nóng)場(chǎng)、儲(chǔ)藏窖。
17、外墻及屋面防水。
18、新的工業(yè)領(lǐng)域、新的用途方面也已得到廣泛的應(yīng)用。如用不飽和聚酯制成水下的防腐蝕玻璃鱗片涂料，當(dāng)配入毒性添加劑后還具有水下長(zhǎng)效防污性。這是利用玻璃鱗片的阻擋滲透擴(kuò)散作用使涂料中的毒性添加劑的和反滲透時(shí)間延長(zhǎng)，因此具有長(zhǎng)效性。當(dāng)涂料的玻璃片含量高時(shí)，涂層尤如一種高度完整的玻璃質(zhì)體，具有良好的耐磨性、抗沖擊性，因此還可用作破船的保護(hù)涂層。將玻璃鱗片加入聚丙烯酸樹脂中，還可制成一種能反射太陽(yáng)光的隔熱涂料，還具有良好的耐候性，可用于金屬屋頂、石油貯罐、糧倉(cāng)等需要隔熱的環(huán)境。在環(huán)氧樹脂粉末涂料中加入玻璃鱗片，可制成類似搪玻璃具有的耐熱、耐蝕性能，可用于管道內(nèi)外壁防護(hù)。玻璃鱗片表面涂鋅，還可制成油罐內(nèi)壁用的防腐蝕、抗靜電涂料。將樹脂基玻璃鱗片涂料涂于鋼板，上覆改性聚乙烯薄片，可壓制成剝離強(qiáng)度高的復(fù)合材料。環(huán)氧樹脂玻璃鱗片涂料用于游泳池有優(yōu)良的抗含氯水性能。將樹脂基玻璃鱗片涂料用于電機(jī)及易振機(jī)械外殼，能起聲阻尼作用而減少噪音。
C-玻璃鱗片表面處理的重要性：通過(guò)使用硅烷偶聯(lián)劑對(duì)C-玻璃鱗片表面進(jìn)行正確處理，可在無(wú)機(jī)物質(zhì)（C-玻璃鱗片）和有機(jī)物質(zhì)（樹脂）的界面之間架起“分子橋”，把兩種性質(zhì)懸殊的材料牢固的連接在一起，因此，硅烷偶聯(lián)劑質(zhì)量的好壞和處理方法是否得當(dāng)對(duì)玻璃鱗片防腐涂料的性能和涂層施工質(zhì)量有直接影響。
