長園深瑞ISA-331GI過負荷聯切
概述：
ISA-331GI為過負荷聯切穩定控制裝置，實現線路或變壓器等過負荷聯切功能。
ISA-331GI過負荷聯切穩定控制裝置，適用于110kV及以下變電站的過負荷聯切。

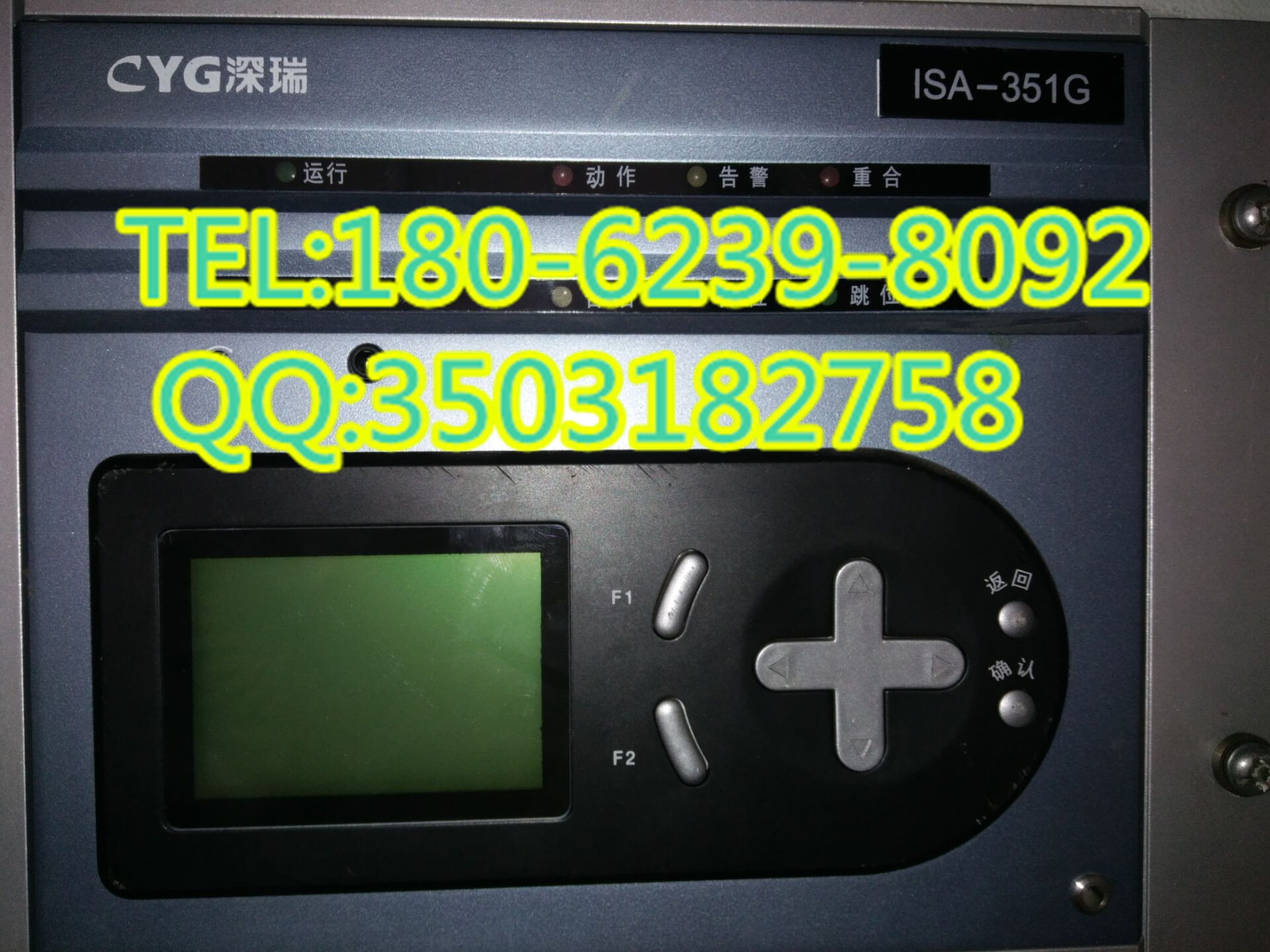

長園深瑞ISA-351G 線路保護測控裝置
長園深瑞ISA-353G線路光纖縱差保護測控裝置
長園深瑞ISA-381G站用變保護測控裝置
長園深瑞ISA-371G母線電壓測控裝置(PT保護)
長園深瑞ISA-359G電容器保護測控裝置
長園深瑞ISA-348G電抗器保護測控裝置
長園深瑞ISA-348G電抗器保護測控裝置
長園深瑞ISA-347G電動機保護測控裝置
長園深瑞ISA-358G備用電源自動投入裝置
長園深瑞ISA-387G變壓器差動保護裝置
長園深瑞ISA-361G變壓器非電量保護裝置
長園深瑞ISA-388G變壓器后備保護測控裝置
長園深瑞ISA-378G變壓器綜合保護測控裝置
長園深瑞ISA-342G公共測控裝置
長園深瑞ISA-341G單元測控裝置
長園深瑞ISA-389G通用輔助裝置
長園深瑞ISA-311G 微機線路距離保護裝置
長園深瑞ISA-301CD 雙遠動裝置
長園深瑞ISA-301CH 規約轉換裝置
長園深瑞ISA-392GA 饋線保護測控裝置
長園深瑞ISA-392GB 電容器保護測控裝置
長園深瑞ISA-392GC 站用變保護測控裝置
穩控功能：
最多可實現3個設備的過負荷聯切功能
測控功能：
20路遙信開入采集，其中包括L1過載壓板、L2過載壓板、L3過載壓板、外部復歸、裝置檢修等保護開入。
多路軟遙信，包括事故總信號、軟壓板投退狀態；
Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2、Ia1、Ic1、Ia2、Ic2、Ia3、Ic3、P1、P2、P3、Frab1、Frab2、等17個遙測量。
遙控軟壓板投退。
大容量的事件記錄、SOE記錄、自檢記錄、瞬時閉鎖記錄。
特點：
裝置可實現3個設備的過負荷聯切功能，任一設備的過負荷動作分為5級、驅動8輪出口。任一級過負荷動作后，都可驅動本設備的8輪出口，從第1輪到第8輪按順序出口，逐輪切除負荷，直到過負荷動作元件返回，這樣能夠保證切除的負荷量最少，減小停電范圍。
裝置共裝備48組出口繼電器，其中6組出口具有4付空接點；其它組具有2付接點；該48組出口繼電器可通過人機界面配置到任一輪過負荷出口上。3個設備的過負荷聯切出口值按需可設置為相互獨立，也可設置完全一致。
技術參數
1 機械及環境參數
|
機箱結構尺寸： |
482.6mm×177mm×278mm（寬×高×深） |
|
正常工作溫度： |
-5℃～45℃ |
|
極限工作溫度： |
-10℃～55℃ |
|
貯存及運輸： |
-25℃～70℃ |
|
相對濕度： |
5%～95% |
|
大氣壓力： |
86～106KPa |
2 額定電氣參數
|
頻率： |
50Hz |
|
交流電流： |
5A或1A（額定電流In） |
|
交流電壓： |
100V或57.7V（額定電壓Un） |
|
直流工作電源： |
220V/110V，允許偏差：-20％～+15％ |
|
數字系統工作電壓： |
+5V，允許偏差：±0.15V |
|
繼電器回路工作電壓： |
+24V，允許偏差：±2V |
|
功耗： |
|
|
交流電壓回路： |
每相不大于0.5VA |
|
交流電流回路： |
每相不大于0.5VA |
|
直流電源回路： |
正常工作時，全裝置不大于20W 跳閘動作時，全裝置不大于25W |
|
保護回路過載能力： |
|
|
交流電壓回路： |
1.2倍額定電壓，連續工作 |
|
交流電流回路： |
2倍額定電流，連續工作 10倍額定電源，允許10s 40倍額定電流，允許1s |
|
直流電源回路： |
80～115%額定電壓，連續工作 |
|
裝置經受上述的過載電壓/電流后，絕緣性能不下降。 |
|
3 主要技術指標
3.1 定值精度
|
電流定值誤差： |
≤±3% |
|
電壓定值誤差： |
≤±3% |
|
頻率定值誤差： |
≤±0.01Hz |
|
頻率滑差定值誤差： |
≤±0.1Hz/s |
|
電壓滑差定值誤差： |
≤±1.0V/s |
|
穩控功能元件動作時間離散誤差： |
≤30ms |
|
穩控功能元件返回時間： |
≤25ms |
3.2 遙測量計量等級
|
電流、電壓、頻率： |
0.2級 |
|
其他： |
0.5級 |
|
遙信量分辨率： |
小于1ms |
|
信號輸入方式： |
無源接點 |
3.3 輸出接點容量
裝置出口和信號接點單接點最大允許接通功率為150W或1250VA，最大允許長期接通電流5A，多副接點并聯時接通功率和電流可以適當提高。兩種方式下接點均不允許斷弧。
3.4 電磁兼容及絕緣試驗
|
靜電放電抗擾度： |
符合GB/T 17626.2 Ⅳ級 |
|
射頻電磁場輻射抗擾度： |
符合GB/T 17626.3 Ⅲ級（網絡Ⅳ級） |
|
電快速瞬變脈沖群抗擾度： |
符合GB/T 17626.4 Ⅳ級 |
|
浪涌（沖擊）抗擾度： |
符合GB/T 17626.5 Ⅲ級 |
|
射頻場感應的傳導騷擾抗擾度： |
符合GB/T 17626.6 Ⅲ級 |
|
工頻磁場抗擾度： |
符合GB/T 17626.8 Ⅳ級 |
|
脈沖磁場抗擾度： |
符合GB/T 17626.9 Ⅴ級 |
|
阻尼振蕩磁場抗擾度： |
符合GB/T 17626.10 Ⅴ級 |
|
振蕩波抗擾度： |
符合GB/T 17626.12 Ⅱ級（信號端口） |
|
裝置絕緣耐壓、耐濕熱、抗振動、 抗沖擊、抗碰撞性能 |
符合GB/T7261的有關標準（絕緣≥20MΩ） |
4 通訊接口
裝置具有可選擇的雙網通信方式：CAN網、485網或工業以太網，通信速率可整定。
