一、概述

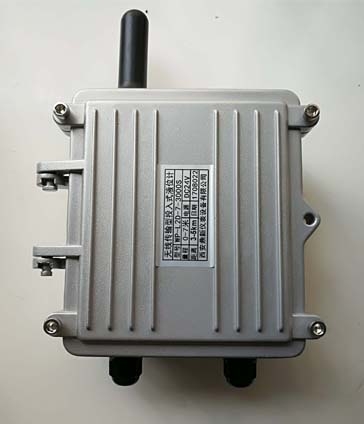

DXYK804無線液位計采用了低功耗的大規模微處理器和目前世界上最先進的無線通訊技術，工作在無線開放頻段433MHz；接收現場的無線溫度、壓力、或液位儀表(變送器)等設備的測量數據。克服了以往監控設備不適應惡劣的現場環境，設備維護、維修帶來的儀表及監測裝置的損壞等缺點。該智能無線接收終端機可通過RS485或者4~20mA信號將數據上傳至上位管理系統，還具有上下限控制、報警輸出等功能；是一種先進的無線液位計。
二、性能特點
1、可接收無線壓力、溫度、液位等工作參量
2、1路4~20mA信號輸出 (或RS485通訊接口，二選一)
3、RS485通訊，采用標準通訊協議Modbus-RTU
4、1路上限報警輸出(5A 250V.AC或5A 30V.DC)
1路下限報警輸出(5A 250V.AC或5A 30V.DC
5、一路報警音響輸出節點，可接入現場報警器件
6、網絡鏈接可靠、速度高
7、標準的軟件系統，升級方便
8、嵌入式面板安裝，通用方便
三、工作原理
該無線液位計現場的無線儀表發送的溫度、壓力、液位等數據，根據預先設定的報警門限，判斷是否給出報警輸出信號。既能將接收到的數據轉成對應的4~20mA電流信號，還能轉成RS485通訊信號；通過兩種方式上報給PLC或者其他上級系統。
它主動接收同一區域內不同測量點的無線壓力、溫度或液位數據，當有數據收到時，首先驗證數據的正確性，若正確則更新此儀表之前的數據，否則丟棄。當無線通訊出現問題時還能模擬兩線制變送器的故障報警方式，輸出低于4mA的電流值。
四、技術指標
1、接收信號：無線壓力、溫度、液位等數據 2、通訊接口：RS485@Modbus-RTU
3、通訊波特率：2400、4800、9600、19200 4、4~20mA信號：1路, 精度0.2%FS
4、環境溫度：-10℃～+55℃ 5、環境濕度：35%～85%、無凝露
6、供電電源：24V/DC 7、工作電流: ≤200mA
8、收發距離：5000-8000米 9、接收儀表點數：1個（標配）
