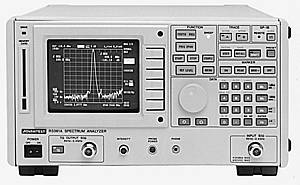

R3261A頻譜分析儀運用同步技術覆蓋了很寬的頻帶：9 kHz到2.6GHz。愛德萬在RF技術和軟件校準技術上的長期實際經驗使得總電平精度達到了1dB。這種緊湊的分析儀也提供了優良的性能，例如1Hz分辨率頻率設置功能和1Hz分辨率頻率計數器功能。
技術指標
頻率特性
測量頻率范圍:9kHz~2.6GHz
中心頻率設置分辨率:1Hz
中心頻率顯示精度:
±(跨度的3%+中心頻率×參考振蕩器精度+20Hz) 跨度≤2MHz
±(跨度的2%+中心頻率×參考振蕩器精度+50kHz) 跨度>2MHz
參考振蕩器:由內部或者外部的輸入開關（10 MHz）
內部參考振蕩器穩定度:±2×10?/天，±2×10-8/年
頻率跨度:
線性模式：1kHz~2.6GHz和0
對數模式：在10kHz到1000MHz之間選擇1，2或者3的十進制
頻率跨度精度:
≤跨度的±3%跨度>2MHz
≤跨度的±5%跨度≥2MHz
頻率穩定度:
殘余FM:
50kHzp-p或更少跨度>10MHz
2kHzp-p或更少10MHz≥跨度>2MHz
20kHzp-p或更少跨度≤2MHz
頻率漂移:300Hz/min或更少
跨度≤2MHz
邊帶噪聲:在20kHz偏移≤3.0GHz 為≤-105dBc/Hz
在20kHz偏移≤3.6GHz 為≤-101dBc/Hz
分辨率:
3dB帶寬: 30Hz到1MHz,可用1到3步調節
6dB帶寬: 200Hz,9kHz,120kHz
選擇性:≤15:1(60dB:3dB)
帶寬精度:≤20%
光標精度:
標準模式: 中心頻率顯示精度+跨度精度
計數器模式:顯示頻率×參考振蕩器精度±1個數位
幅度指標
幅度測量范圍:-130dBm~+25dBm
屏幕顯示范圍:
對數模式:120dB(10dB/div), 80dB(10dB/div), 50dB(5dB/div),20dB(2dB/div),10dB(1dB/div)
線性模式: 10div
QP模式:當測量范圍是70dB時為80dB(10dB/div),
顯示線性度:
對數模式:±2.0dB/110dB,±1.5dB/70dB,±1.0dB/10dB,±0.2dB/1dB
線性模式: 全刻度的±5%
QP模式:±2.0dB/70dB，±1.0dB/40dB
基準電平顯示范圍：-109.9dBm~+40.0dBm0.715μV~22.4V
基準電平精度：在自動校準后
≤±0.3dB時為0dBm~-50dBm
≤±0.7dB時為+20dBm~-70dBm
動態范圍:
平均噪聲電平:-120dBm+1.55f(GHz)dB
分辨率帶寬:300Hz，視頻帶寬:1Hz，輸入衰減器:0dB，
頻率范圍：10MHz或更多
頻率范圍:10MHz或更多
二次和三次失真: 在-30dBm輸入時為≤-70dB, 輸入衰減器0dB 頻率:10MHz或更多
頻率響應:
≤+0.5dB時為100kHz到2GHz
≤+1.0dB時為9kHz到3.6GHz (對數模式，輸入衰減器:10dB 溫度:20℃到30℃)
殘余響應:≤-100dBm
終端器50Ω (輸入衰減器:0dB，頻率:500kHz或更高)
分辨率帶寬切換精度:在自動校準后≤+0.3dB
視頻濾波器:1Hz到1MHz；可在1到10步內切換
掃描特性
掃描時間:50ms到1000s和手動掃描掃描時間精度:≤3% 觸發模式:自由運行，線性，視頻，外部，TV-V和單步
輸入指標
輸入阻抗:0Ω
VSWR≤1.5 100kHz~2GHz}在輸入衰減≥10dB時
VSWR≤2.09kHz~3.6GHz}在輸入衰減≥10dB時
輸入連接器:N型
最大輸入電平:+25dBm（衰減器≥30dB) ±50VDC最大值
輸入衰減器:0~50dB(10dB步進）
輸入衰減器切換精度:≤1.0dB(≤2.0GHz),≤1.5dB(≤3.6GHz)
輸入衰減器10 dB 檢測模式:NORMAL,POSI,NEGA,SAMPLE
其它輸出指標:
外部存儲功能:IC存儲卡
GP-IB數據輸出/遠程控制:通過內部GP-IB接口進行數據輸出和遠
程控制直接繪圖儀輸出:通過內部GP-IB接口將顯示數據硬拷貝輸出到R9833或HPGL繪圖儀
聲音監測輸出：AM和FM，帶有約8Ω的耳機
取樣頭電源：±15V，4針連接器
