電渦流傳感器是一種非接觸式的線性化測量工具。具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點，因此廣泛應用于電力、石油、化工、冶金等行業對汽輪機、水輪機、鼓風機、壓縮機、齒輪箱、大型冷卻泵等大型旋轉機械的動態和靜態非接觸式位移測量。
列如：徑向和軸向的軸位移、脹差、軸偏心、軸振動、鍵相、轉速為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器，如按探頭規格（直徑）區分則可分為DWQZΦ8ｍｍ、DWQZΦ11ｍｍ、DWQZΦ25ｍｍ三種規格，如果按系統電纜總長（探頭電纜長度＋延伸電纜長度）區分則可分為5ｍ和9ｍ兩種類型。
DWQZi本安型系列電渦流傳感器可應用于易燃、易爆等危險場所，使用時必須和關聯設備LB896齊納安全柵配套使用。產品防爆標志為ExiaⅡCT2～T5，防爆合格證號為GYB06901。產品標準為Q/ZH6112-2006。
組成：
DWQZ型系列電渦流傳感器由DWQZ探頭、DWQZ延伸電纜、DWQZ前置器三部份組成。

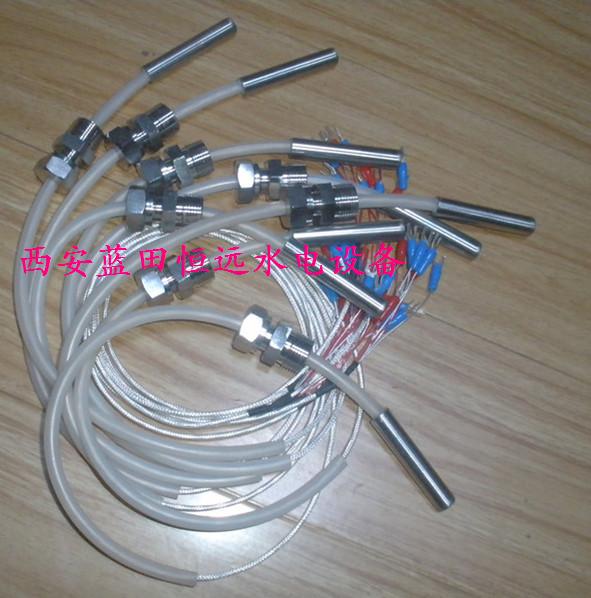

DWQZ系列探頭
探頭由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成，根據不同的測量范圍，可以選用不同直徑規格（如：Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ）的探頭；根據不同的安裝要求，可以選用不同安裝方式（如：正裝、反裝、無螺紋）和1ｍ或0.5ｍ電纜長度的探頭。
DWQZ系列延伸電纜
延伸電纜的兩端都安裝有SMA自鎖插頭，其中一頭配備了防油保護套，專用于保護自鎖插頭不受油污介質污染，以提高系統可靠性。延伸電纜長度可分為4ｍ、4.5ｍ、8ｍ、8.5ｍ四種。
DWQZ系列前置器
前置器是系統的核心部分，它包括了整個傳感器系統的振蕩、線性檢波、濾波、線性補償、放大等電路，與延伸電纜、探頭一起構成各種規格的DWQZ型電渦流傳感器。拫據配用探頭的直徑規格，DWQZ前置器分為Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三種規格，根據系統電纜總長（探頭電纜長度＋延伸電纜長度），每種規格又分為5ｍ、9ｍ二種類型。
DWQZ系列電渦流傳感器主要技術參數：
傳感器型號DWQZ Φ8 mm
（ DWQZi Φ8 mm ） DWQZ Φ11 mm
（ DWQZi Φ11 mm ） DWQZ Φ25 mm
（ DWQZi Φ25 mm ）
探頭直徑（ mm ） 8 11 27.1
靜態線性范圍（ mm ） 2 4 12.7
靜態靈敏度（ V/mm ） ≤1.0% 8 4 0.8
靜態幅值線性度 ±2.0% ±5.0%
動態幅值線性度 ±10%
靜態零值誤差 0.5%
靜態幅值穩定度 0.5%
動態參考靈敏度誤差 3.0%
靜態幅值重復性 1.0%
頻率響應 0 ～ 5KHz(0.5dB)
系統溫漂 0.1%
測量范圍中點間隙（ mm ） ±5% 1.8 3 9
測量范圍中點電壓（ V ） ±5% -10 -10 -7.08
被測物材料、形狀 金屬材料 , 基準材料為 45 ＃鋼，軸 , 平面 , 軸上測量盤
軸的直徑不小于（ mm ） 80 —— ——
測量盤直徑不小于（ mm ） 18 30 70
電源電壓（ V ） -20~26Vdc
功耗（ mA ） 12 12 15
輸出負載 10KΩ
標定時環境溫度 （ 20±5 ） ℃
存儲
溫度 前置器 -35 ℃ ~ +100 ℃
探頭 -40 ℃ ~ +177 ℃
電纜 -40 ℃ ~ +177 ℃
使用
溫度 前置器 -30 ℃ ~ +70 ℃
探頭 -40 ℃ ~ +150 ℃
電纜 -40 ℃ ~ +150 ℃
系統總重 ( 標準配置 ) 500g±3% 700g±3%
系統電纜總長 ±10% 5 ｍ或 9 ｍ
延伸電纜長度 ±5% 4 ｍ、 4.5 ｍ、 8 ｍ、 8.5 ｍ
探頭電纜長度 ±5% 1 ｍ、 0.5 ｍ
相對濕度 ( 具有接頭保護時，無浸水 ) 100%冷凝
海拔高度限制 <2000m
正常工作環境 無強磁場、無腐蝕性汽液體、無強振源
危險工作環境（ DWQZi 系列） Ⅱ A~ Ⅱ C 級、 T2~T5 組性氣體混合物的０區、１區、 2 區危險場所
外殼防護等級 不低于 IP20
傳感器外殼最高表面溫度 不得超過 135 ℃。
絕緣電阻 ＞ 500M Ω
絕緣強度 ＞ 500V
