產品名稱： |
OPGW中張力耐張線夾 |
|
品 牌： |
利特萊 |
|
型 號： |
PNZ型 |
|
加工與否： |
是 |
|
內外絲尺寸： |
內絲：1500－1800mm，外絲：1000－1300mm |
|
適用檔距： |
600m以內 |
|
最大光纜外徑： |
16mm |
|
線夾握力： |
50－80KN± |
|
耐拉強度： |
120KN |
|
適用范圍： |
OPGW光纜 |
作用：本產品用于OPGW光纜線路架設中與桿塔的鏈接，鋁包鋼預絞絲對OPGW光纜起到保護和提高抗震的作用。本耐張夾具適用于線路的耐張塔上。為了保證耐張線夾功能的完整性和可靠性，原則上預絞絲線夾只能作一次永久性安全使用，一般不允許多次重復使用。除非僅當作“牽引夾具”牽引光纜使用例外。為保證良好的使用性能和人身安全，使用前必須明確金具的型號、規格是否與光纜的要求一致才能使用。

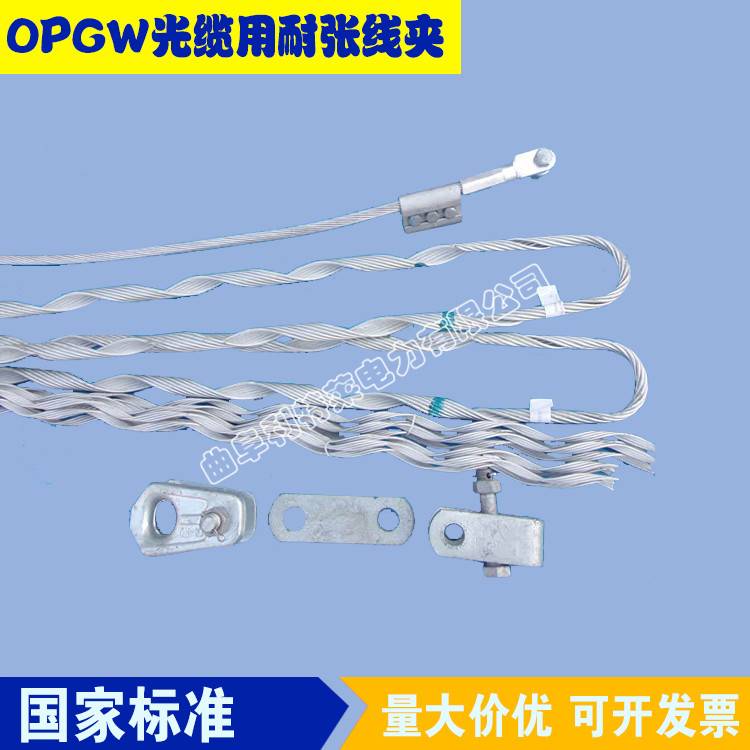

組成：內絞絲、外絞絲、嵌環、U型環、延長環、螺栓、螺母、閉口銷等。
結構與材料：
1、U形掛環：熱鍍鋅鋼U形掛環,起到與桿塔緊固件連接的作用。
2、延長環：熱鍍鋅精密鑄鋼延長環，起到將嵌環和U形掛環連接起來的作用，并避免耐張線夾出口處光纜離桿塔太近，從而保證此處光纜有足夠大的彎曲半徑。
3、嵌環：熱鍍鋅精密鑄鋼秦嵌環，夾嵌在耐張線夾U形彎曲頭內，起到保護耐張線夾并與延長桿連接的作用。
4、護線條預絞絲：按預定的機械性能與化學成分定做的鋁合金線材，具有很高的抗拉強度、硬度和良好的彈性以及極強的防銹能力，能在惡劣的氣候環境下長期使用。
5、耐張預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力。
特點：
1、應用力無集中點，應力均勻，對光纜有很好的保護作用。
2、在不超過光纜側壓強度的前題下，對光纜有較大的握著力，能承受較大的張力。
3、對光纜的握著力不低于光纜極限抗如拉強度的95%，完全適合光纜架設的需要。
使用指導：
1、使用在與終端桿塔、耐張桿塔和接續桿塔的聯接。
2、具體配置為：終端桿塔—1套/桿塔，耐張桿塔—2套/桿塔，接續桿塔—2套/桿塔。
3、按纜徑和光纜額定拉斷力選配耐張線夾,因此用戶可根據選用規格表選配適合的耐張線夾。
4、接地線夾隨耐張線夾一起訂購，不允許在耐張線夾的內層或外層預絞絲上直接安裝接地線夾。
強度：根據客戶需要，所配置強度為50KN、60KN、700KN、80KN等。
選配技術數據要求
|
光纜名稱 |
規格型號 |
握力（KN) |
使用檔距 |
絞絲長度 |
色標 |
|
|
內絞絲 |
外絞絲 |
|
||||
|
OPGW |
PNZ-50-*.*B |
50 |
100－300 |
1500 |
1000 |
紅、綠 |
|
PNZ-60-*.*B |
60 |
100－300 |
1600 |
1100 |
紅、綠 |
|
|
PNZ-70-*.*B |
70 |
301－500 |
1700 |
1200 |
紅、綠 |
|
|
PNZ-80-*.*B |
80 |
501－700 |
1800 |
1300 |
紅、綠 |
|
訂貨須知：
1.根據OPGW光纜的極限抗拉強度及外徑來選擇合適的耐張線夾；
2.數量配置：1套/終端桿塔（含龍門架），2套/轉角桿塔、OPGW接續桿塔；
3.該線夾標準配置按照OPGW最外層絞向?yàn)橛倚?，如OPGW最外層絞向?yàn)樽笮龝r(shí)，應在訂貨單合同中加以注明；
4.本線夾在承受了全張力后，建議一次性使用。
因?yàn)楫a(chǎn)品規格眾多，此價格只為一個產品最小型號的參考價格，歡迎廣大客戶朋友來電咨詢?cè)敿?xì)價格，我們會用最真誠的服務和最優惠的價格，來達成我們的合作，使雙方共贏。
拍單之前請先聯系掌柜確認，不然下單是不發貨的。因?yàn)槎鄠€(gè)產品，價格都是不相同的，重量也不同，為了更好地買到您喜歡的產品，請先和掌柜的耐心溝通下，就耽誤您一點點的時間。成功合作是從相互間的溝通開始~
