組成
SDW-5型系列電渦流傳感器由SDW-5、SDW-5延伸電纜、SDW-5前置器三部份組成。
|

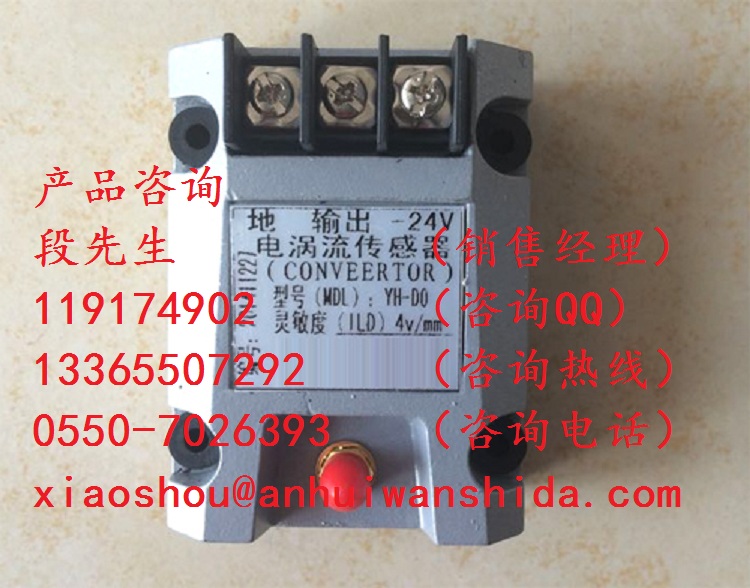

SDW-5系列 由電感、保護罩、不銹鋼殼體、高頻電纜、高頻接頭等組成，根據不同的測量范圍，可以選用不同直徑規格（如：Φ3ｍｍ、Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ22ｍｍ、Φ25ｍｍ、Φ32ｍｍ、Φ36ｍｍ、Φ50ｍｍ、Φ60ｍｍ）的；根據不同的安裝要求，可以選用不同安裝（如：正裝、反裝、無螺紋）和1ｍ或0.5ｍ電纜長度的。 SDW-5系列延伸電纜 延伸電纜的兩端都安裝有A自鎖插頭，其中一頭配備了防油保護套，專用于保護自鎖插頭不受油污介質污染，以可靠性。延伸電纜長度可分為4ｍ、4.5ｍ、8ｍ、8.5ｍ四種。 SDW-5系列前置器 前置器是的核心部分，它包括了整個傳感器的振蕩、線性檢波、濾波、線性補償、放大等電路，與延伸電纜、一起構成各種規格的SDW-5型電渦流傳感器。拫據配用的直徑規格,SDW-5前置器分為Φ8ｍｍ、Φ11ｍｍ、Φ25ｍｍ三種規格，根據電纜總長（電纜長度＋延伸電纜長度），每種規格又分為5ｍ、9ｍ二種類型。 |
SDW-5系列電渦流傳感器主要技術參數：
|
傳感器型號 |
SDW-5Φ8 mm |
SDW-5 Φ11 mm |
SDW-5 Φ25 mm |
||
|
直徑（ mm ） |
8 |
11 |
27.1 |
||
|
靜態線性范圍（ mm ） |
2 |
4 |
12.7 |
||
|
靜態靈敏度（ V/mm ） ≤1.0% |
8 |
4 |
0.8 |
||
|
靜態幅值線性度 |
±1.0% |
±2.50% |
|||
|
動態幅值線性度 |
±10% |
||||
|
靜態零值誤差 |
0.5% |
||||
|
靜態幅值度 |
0.5% |
||||
|
動態參考靈敏度誤差 |
3.0% |
||||
|
靜態幅值重復性 |
1.0% |
||||
|
響應 |
0 ～ 5KHz(0.5dB) |
||||
|
溫漂 |
0.1% |
||||
|
測量范圍中點間隙（ mm ） ±5% |
1.8 |
3 |
9 |
||
|
測量范圍中點電壓（ V ） ±5% |
-10 |
-10 |
-7.08 |
||
|
被測物材料、形狀 |
金屬材料 , 基準材料為 45 ＃鋼，軸 , 平面 , 軸上測量盤 |
||||
|
軸的直徑不小于（ mm ） |
80 |
—— |
—— |
||
|
測量盤直徑不小于（ mm ） |
18 |
30 |
70 |
||
|
電源電壓（ V ） |
-20~26Vdc |
||||
|
功耗（ mA ） |
12 |
12 |
15 |
||
|
輸出負載 |
10KΩ |
||||
|
標定時溫度 |
（ 20±5 ） ℃ |
||||
|
|
|||||
選購指南:
選購代號SDW-5-A□□□-B□□-C□□-D□□
直徑A□□□：005（Ф5mm傳感器）008（Ф8mm傳感器） 011*（Ф11mm傳感器）
018（Ф18mm傳感器）025（Ф8mm傳感器）050（Ф50mm傳感器）108（Ф8mm有測桿傳感器）
螺管長度B□□：01——40mm； 02*——60mm； 03——80mm（或用戶自定）
電纜長度C□□：01*——5m； 02——8m
電纜鎧裝D□□：01——帶鎧裝； 02*——不帶鎧裝
生產單位：
產品規格：普通規格或按客戶要求訂做。
產品數量：起訂量為1只，量大優惠
包裝說明：盤裝
價格說明：電話商議
