　　無線測溫系統架構

　　本配電工程無線測溫監測系統主要由數據采集、數據傳輸和主站監測組成，每面中壓開關柜的斷路器手車觸頭均需配備無線測溫裝置，每面柜內節點的溫度通過485通訊口匯聚至后臺系統。數據采集本系統的接點溫度采集由無線測溫傳感器、收發器、測溫終端構成，無線測溫傳感器直接安裝于配電柜內發熱節點，通過無線射頻技術將測溫?cái)?shù)據發送到收發器，再由收發器將數據送至測溫終端顯示，測溫終端可傳輸?shù)奖O(jiān)控主網。本工程無線測溫終端選用安科瑞德智能操控?zé)o線測溫一體化裝置ASD320-P6，無線測溫傳感器選用安科瑞ATE200，收發器選用安科瑞ATC100。整個系統由10kV開閉所無線測溫子系統、1#變配電所無線測溫子系統、1#變配電所無線測溫子系統、主站組成。

　　現場發電機開關柜、刀閘小間及變配電所共計11只溫度集中顯示裝置，28只溫濕度控制裝置?？偣卜譃?個串口通過4條光纖接至集控室的監控主機。

　　2.1 站控管理層

　　站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在奇峰動力廠工程中主要指置于集控室的監控主機。

　　2.2 網絡通訊層

　　通訊層主要是由串口服務器1臺、以太網設備及總線網絡組成。串口服務器主要功能是監視現場溫度集中顯示裝置和溫濕度控制裝置；以太網設備及總線網絡的主要功能是實現分站與主站之間的數據交互，使配電系統管理集中化、信息化、智能化，大大提高了配電系統的安全性、可靠性和穩定性，達到了無人值守的目的。

　　2.3 現場設備層

　　現場設備層是數據采集終端，主要由溫度集中顯示裝置和溫濕度控制裝置組成，智能設備通過屏蔽雙絞線RS485接口，采用Modbus-RTU通訊協議總線型連接接入串口服務器，經串口服務器到達集控室的監控主機進行組網，實現遠程控制。

　　2.4 總線型連接示意

　　現場裝置以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接智能裝置數量20只左右，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至串口服務器，進而將數據上傳至集控室監控主機。

　　在當今發變配電設施的應用中，大型工廠建筑群動力廠的安全運行至關重要，溫度集中監視系統在工廠的應用，可以實現對動力廠所有供配電回路的溫度進行實時監視，系統實現對采集數據的分析、處理，實時顯示各個供配電回路的溫度數據，對溫度越限具有彈出報警對話框、語音提示，并能生成各種電能報表、分析曲線等，便于對一段時間內的溫度進行分析、研究，該系統運行安全、可靠、穩定，為大型工廠建筑群解決發變配電的安全運行提供了真實可靠的依據。

　　電氣接點在線測溫裝置適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

　　說明：Acrel-2000T/B不僅可以通過RS485連接多種ATC收發器接收所有型號傳感器實現集中顯示，還可以通訊連接配電室內無線測溫相關就地顯示裝置實現集中顯示，同時還可以連接配電室內智能操控、微機保護、電力儀表等電力監控設備進行監測。

　　系統解決方案

　　Acrel-2000/T無線測溫系統可以將用戶站內設備層所有測溫裝置的溫度數據接入，利用先進的計算機技術，現代電子技術，通訊技術和信號處理技術，將接入測溫裝置的溫度數據經過讀取、分析、處理，顯示在計算機上，實現對全站所有溫度節點進行監視。系統具有獨立的數據庫，可以記錄數據，查詢數據，查詢曲線，查詢報表，具有高溫、超溫越限告警，告警時間查詢等功能。無線測溫系統溫度在線監測能夠提升設備安全保障，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。用戶站無需定期巡視，減少人力物力，實現自動化管理。

　　ARTM系列電氣接點在線測溫裝置

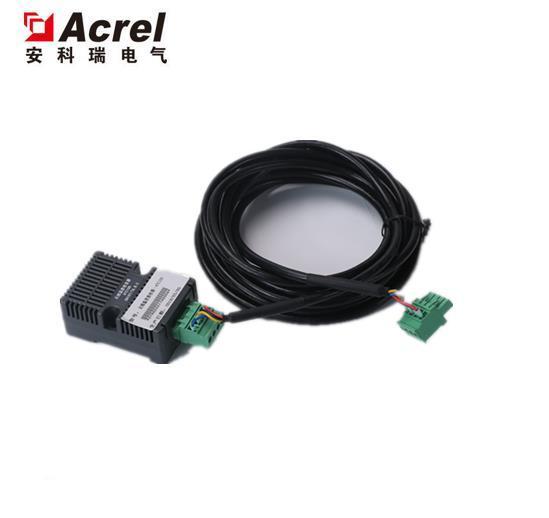

　　1 產品簡介無線測溫平臺

　　功能：

　　ARTM-Pn無線測溫裝置:ARTM-Pn無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收18個傳感器的數據，傳感器型號可選配ATE100、ATE200、ATE300。裝置帶有一路485接口，可將采集到的溫度數據上傳到監控中心。

　　ARTM8溫度巡檢儀:ARTM系列溫度巡檢測控儀適用于一路或多路溫度的測量和控制，主要應用于火電廠、水電站等場合的溫度巡檢測量及控制。測量8通道Pt100溫度，也可以屏蔽其中任意通道。每一通道溫度測量對應2段報警，繼電器輸出可以任意設置報警方向及報警值。

　　無線測溫集中采集觸摸屏:無線測溫觸摸屏可以嵌入式安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收240個傳感器的數據，可與ATE100、ATE200、ATE300三種傳感器選配使用。裝置帶有一路485接口、可選配一路以太網口，可將采集到的溫度數據上傳到監控中心。

　　應用范圍：

　　適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。

　　訂貨范例：

　　技術要求：1面高壓柜內斷路器觸頭6點、母排3點無源無線測溫

　　輔助電源：AC/DC 220V

　　顯示方式：單獨無線溫度顯示

　　綜上所述，確定型號為：無線測溫裝置：ARTM-P9-300,1臺;無線測溫傳感器：ATE300,9個

　　訂貨范例：

　　技術要求：10面高壓柜內斷路器觸頭6點、母排3點無線測溫

　　無線傳感器要求：電池供電、無線

　　顯示方式：集中無線溫度顯示

　　綜上所述，確定型號為:無線測溫集中觸摸屏：AARTM-7062HT-4(HI),1臺；無線測溫傳感器：ATE200,90個；無線測溫收發器：ATC200,10個

　　訂貨范例：

　　技術要求：10面高壓柜內斷路器觸頭6點、母排3點無線測溫

　　無線傳感器要求：無源無線

　　顯示方式：集中無線溫度顯示

　　綜上所述，確定型號為：無線測溫集中觸摸屏：ARTM-7062HT-4(HI),1臺；無線測溫傳感器：ATE300,90個；無線測溫收發器：ATC400,1個；電源模塊：ARTM-KDYA-DG30-24K，1個。

　　2 技術參數

　　3 外形尺寸
