| 產品參數 | |||
|---|---|---|---|
| 品牌 | 安科瑞 | ||
| 加工定制 | 否 | ||
| 工作原理 | 電子式 | ||
| 電源性質 | 直流表 | ||
| 參比電壓 | 380V | ||
| 相數 | 三相 | ||
| 結構形式 | 整體式 | ||
| 接線方式 | 直接接入 | ||
| 可售賣地 | 全國 | ||
| 類型 | 電子式電能儀表 | ||
| 型號 | AIM-T300 | ||
海上石油平臺低壓系統與陸地電力系統有很大區別，屬于中性點不接地系統，在出現單相接地故障時，系統允許帶故障正常運行2h，保證海上重要電氣設備不會立即關?！，F(xiàn)如今大多數海上平臺使用絕緣監測儀監測系統的絕緣狀況，故障時發出報警，但不能監測出到底是系統中哪一路負載出現了絕緣故障，需要平臺電氣人員將現場低壓負載回路逐個斷電進行故障排查，給接地故障查找?guī)砹朔浅４蟮睦щy。當?shù)蛪耗概虐l(fā)生單相接地故障時，為了能時間鎖定故障點并方便現場電氣人員及時對接地故障進行排查、解決，提高低壓系統的穩定性，可以使用絕緣監測及故障定位系統，實現了絕緣故障回路和相線的定位。

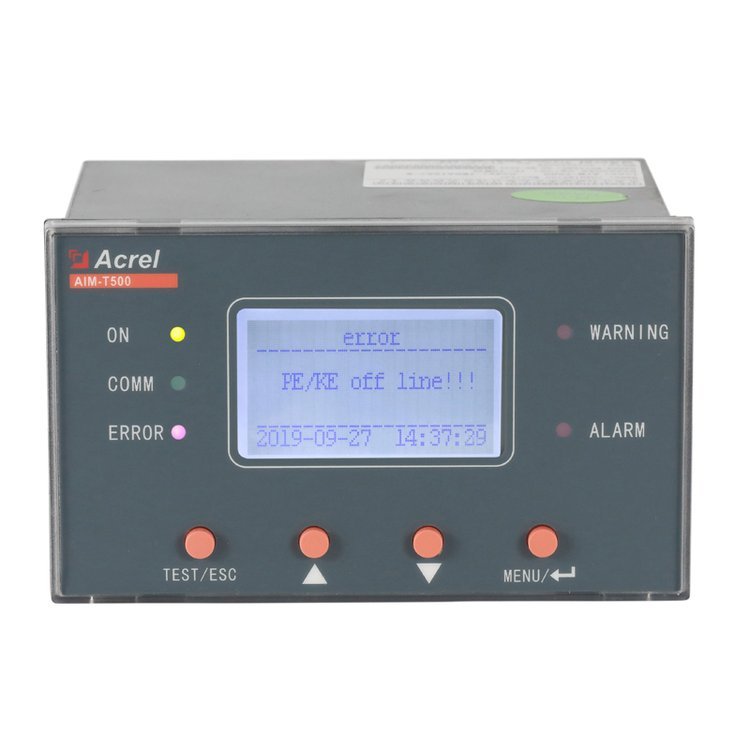

工業絕緣監測裝置介紹—安科瑞AIM-300、AIM-T500、AIM-T500L絕緣監測儀
安科瑞AIM-T系列絕緣監測儀主要應用在工業場所IT配電系統中，主要包括AIM-T300、AIM-T500和AIMT500L三款產品，均適用于純交流、純直流以及交直流濕合的系統。
其中AIM-T300適用于450V以下的交流、直流以及交直流混合系統，AIM-T500適用于800V以下的交流、直流以及交直流混合系。
AIM-T500L則是相比AIM-T500增加了1路CAN通訊接口和絕緣故障定位功能。
一、產品概述
絕緣故障定位 工業絕緣監測裝置主要用來監測IT系統（不接地系統）對地的絕緣狀況，在系統出現絕緣故障時及時報警，以提醒電氣維護人員對故障進行排查。
二、技術參數
AIM-T300、AIM-T500、AIM-T500L絕緣監測儀
ASG200測試信號發生器
AIL200-12絕緣故障定位儀
ACPD系列絕緣監測耦合儀
三、規格參數
四、外形尺寸
五、產品報價
六、應用范圍
絕緣故障定位 工業絕緣監測裝置適用于工業領域如：電解鋁、礦井、玻璃廠、電爐和試驗設備、冶金廠、化工廠、爆炸危險場所、計算機中心及應急電源等的交、直流不接地系統中
海上石油平臺低壓電網系統屬于獨立電網系統，為了保證平臺生產，平臺的低壓用系統不能因某一路負載的絕緣故障而關停，因此平臺0.4kV低壓電力系統采用中性點絕緣系統。中性點絕緣系統的特點是當系統發生單相接地時，各相間的電壓大小和相位保持不變，三相系統的平衡沒有遭到破壞，故在短時間內可以繼續運行。但是若長時間帶故障運行，會造成相間短路，或者單相弧光接地時，使系統產生諧振而引起過電壓，給平臺生產造成很大壓力。
現如今大部分石油平臺裝設絕緣監測裝置，原有的絕緣監測設備只能監測整段母線的絕緣水平，不能監測出具體是哪一路負載存在絕緣故障。因此，可以使用絕緣監測及故障定位系統，實現絕緣故障回路的定位。
